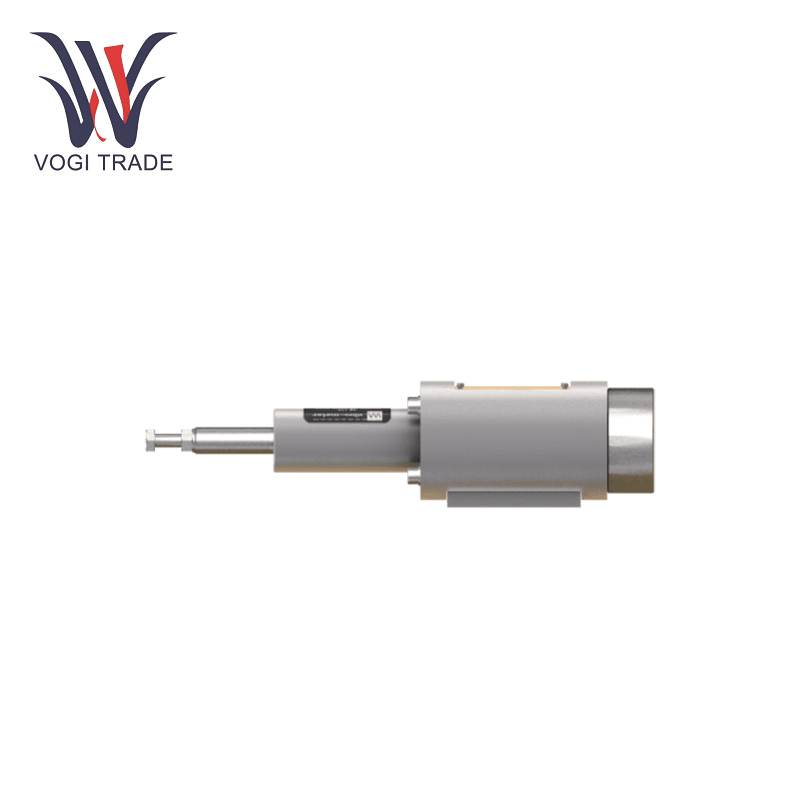

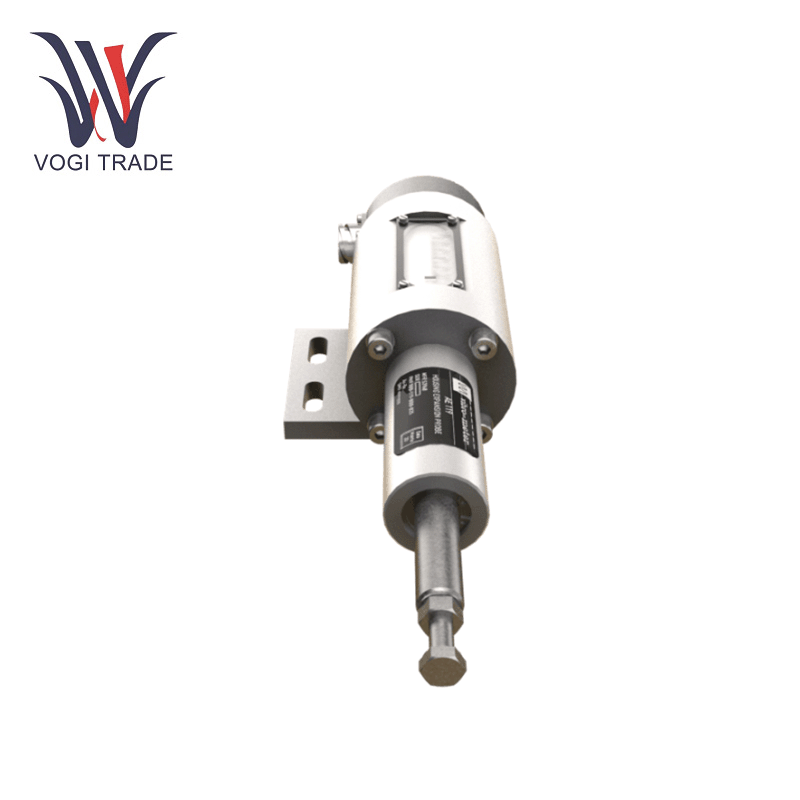

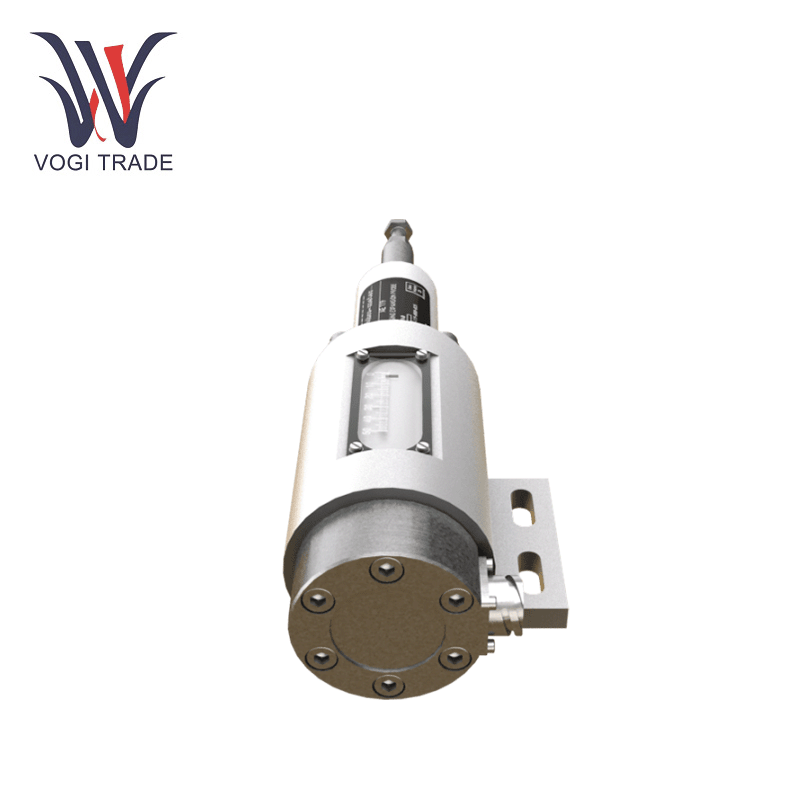

AE119 800-119-000-025

Parameter teknis

Pemasangan: Transduser diperbaiki dengan cara pemasangan flensa dan baut M10

Bahan: Aluminium dan Stainless Steel

Gaya pegas F0, gaya awal pada pegas saat batang pengukuran sepenuhnya diekstraksi (sesuai dengan 0 mm)

AE 119 Probe Ekspansi Perumahan - 50 mm: 30 N

Fmax, gaya pada pegas saat batang pengukuran dimasukkan sepenuhnya (sesuai dengan 50 atau 100 mm)

AE 119 Probe Ekspansi Perumahan - 50 mm: 73 N

Tegangan: +20 hingga +32 VDC

Saat ini: 60 mA nominal pada 24 VDC (70 ma maks.)

Max. Resistansi beban: 500 Ω

Respons Frekuensi • Listrik: 0 hingga 1000 Hz

Mekanik: 0 hingga 5 Hz

Ketepatan

Linearitas: <1% dari FSD • Resolusi: <0,05 ‰ dari FSD

Reproduksibilitas: <0,05 ‰ dari FSD

Melayang suhu

Pada nol: ＜ 150ppm/° C FSD

Pada sensitivitas: ＜ 150ppm/° C FSD

Sinyal keluaran

Sinyal arus konstan: 4 hingga 20 mA

Posisi Mulai: Disesuaikan dengan 4 mA ± 0,15 mA (batang dimasukkan sepenuhnya)

Posisi akhir: Disesuaikan dengan 20 mA ± 0,3 mA (batang sepenuhnya diekstraksi) (Catatan: Transduser dan tabung pengukur dikalibrasi di pabrik)

Fitur utama

AE119 800-119-000-025 menggabungkan daya tahan dengan teknologi penginderaan canggih untuk pengukuran yang tepat:

Eddy Current Sensing: Memanfaatkan prinsip eddy arus non-kontak, AE119 800-119-000-025 memastikan operasi bebas keausan dan keandalan tinggi. Output loop arus 4-20 mA mendukung transmisi sinyal jarak jauh dengan gangguan minimal, bahkan di lingkungan yang berisik secara elektrik.

Desain modular: Tersedia dalam rentang pengukuran 50 mm atau 100 mm, probe dapat dikonfigurasi untuk perakitan berorientasi kiri atau kanan. Skala mekanik terintegrasi menyederhanakan kalibrasi dan penyelarasan selama instalasi.

Konstruksi yang kuat: Menampilkan perumahan tahan percikan IP54 dan kisaran suhu -40 ° C hingga +85 ° C, AE119 800-119-000-025 mempertahankan kinerja dalam siklus termal ekstrem dan kondisi lembab.

Skenario Aplikasi

Pemantauan Kesehatan Turbin Gas: Di pembangkit listrik Timur Tengah, AE119 800-119-000-025 dipasang pada turbin Siemens SGT-800 untuk memantau ekspansi casing. Dengan mendeteksi anomali pertumbuhan termal, sistem mengurangi downtime yang tidak direncanakan sebesar 18% melalui peringatan kesalahan awal.

Pemantauan Kesenjangan Udara Generator Hidroelektrik: Di fasilitas hidroelektrik Kanada, sensor LS probe yang dilindungi dari korosi yang diinduksi kelembaban sambil mengukur celah rotor-stator. Pengaturan ini diperpanjang umur sensor sebesar 35% dan meningkatkan akurasi pengukuran.

Pengujian Mesin Otomotif: Pabrikan Eropa menggunakan AE119 800-119-000-025 untuk memvalidasi getaran blok mesin selama pengujian daya tahan. Respons frekuensi 0–5 Hz probe yang memungkinkan analisis pengurangan kebisingan ISO 17025.
