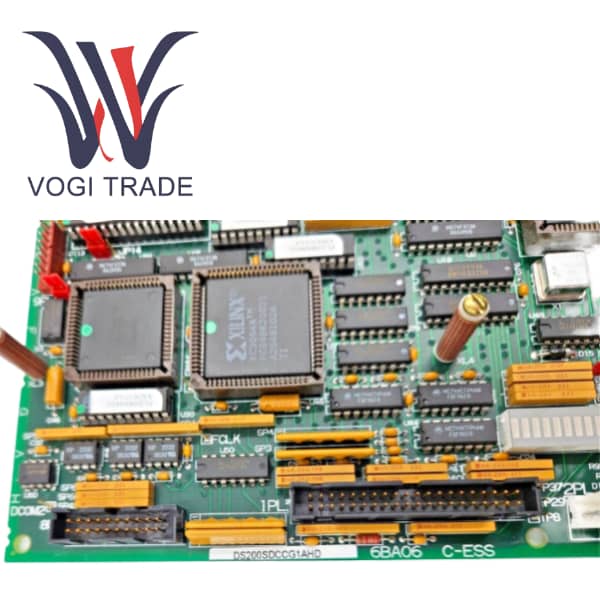

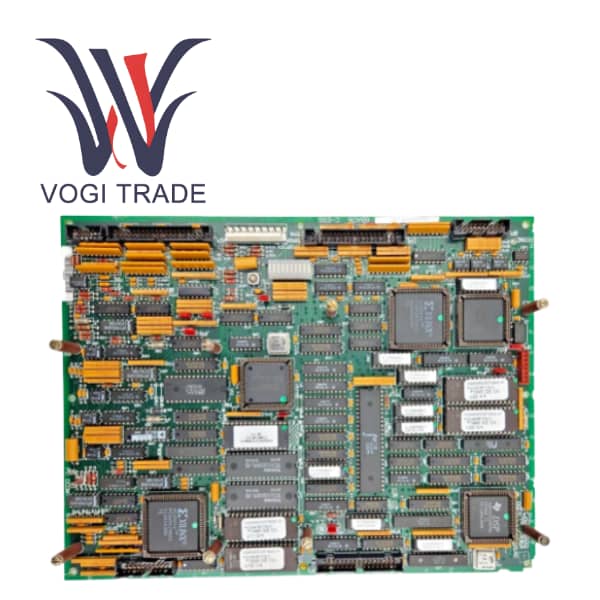

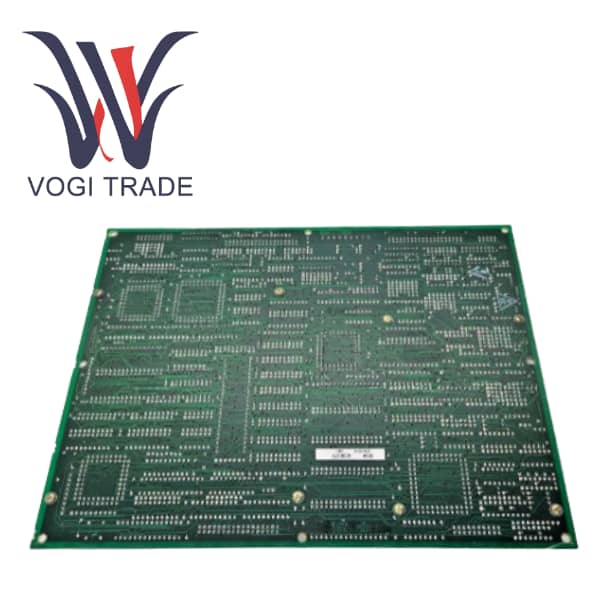

GE DS200SDCCG1AGD

Parameter Operasi

Seri Produk: SDCC (Kartu Kontrol Drive)

Grup: G1 (Untuk Drive AC2000, DC2000, EX2000)

Memori Onboard: DS200SDCCG1AGD RAM bersama yang dapat diakses oleh banyak prosesor untuk penanganan data yang lancar

Empat EPROM (U11, U12, U22, U23): Menyimpan data konfigurasi yang diprogram pabrik.

One EEPROM (U9): Menyimpan parameter yang dapat disesuaikan dengan bidang.

Input Daya: DS200SDCCG1AGD Diterima melalui konektor 2PL dari Catu Daya/Papan Antarmuka: ±5V, ±15V, ±24V DC.

Konektor:

Delapan konektor utama untuk komunikasi sistem:

1PL, 2PL  Antarmuka dengan Catu Daya/Papan Antarmuka (IMCP, dll.).

3PL  Antarmuka dengan Kartu Komunikasi LAN (SLCC).

6PL, 8PL  Antarmuka dengan Papan Terminal Drive (NTB/3TB atau STBA) untuk penanganan sinyal I/O yang ekstensif.

7PL  Antarmuka dengan Kartu Pemroses Sinyal (SPC/SPCB) - Tidak ada pada model G3.

11PL  Output ke meter - Tidak ada pada model G3.

Indikator Diagnostik  Sepuluh indikator LED yang menampilkan kode kesalahan terperinci dalam format BCD (Kesalahan 1-399) atau Biner (Kesalahan 400-1023). Dapat juga dikonfigurasi untuk menampilkan variabel runtime secara kasar.

Produk Oveulasan

GE DS200SDCCG1AGD adalah komponen inti sistem kontrol DIRECTO-MATIC® 2000 General Electric, yang berfungsi sebagai Drive Control Card (SDCC) berkinerja tinggi. Kartu Kontrol GE Drive dirancang untuk bertindak sebagai "otak" untuk penggerak dan penggerak motor AC/DC, yang mengintegrasikan sirkuit kontrol utama dan perangkat lunak sistem.

Sebagai produk Grup G1, DS200SDCCG1AGD terutama ditujukan untuk aplikasi drive AC2000, DC2000, dan EX2000. Kartu ini menggunakan arsitektur tiga prosesor canggih dengan pertukaran data berkecepatan tinggi melalui RAM port ganda, yang memungkinkan untuk menangani algoritma kontrol motor yang kompleks, manajemen tingkat sistem, dan interaksi I/O real-time.

Fitur Produk

Kemampuan pemrosesan multi-core yang kuat. Dalam arsitektur tiga prosesor, setiap unit bertanggung jawab atas tugas khusus, memastikan eksekusi program kontrol kompleks yang berkecepatan tinggi dan tepat, dan cocok untuk aplikasi kontrol vektor atau servo berkinerja tinggi.

Kemampuan antarmuka I/O yang komprehensif, menyediakan antarmuka digital, analog, umpan balik encoder, dan komunikasi serial (RS-232C, RS-422) yang kaya, yang mampu menghubungkan dan memproses sinyal dari motor, sensor, pengontrol utama, dan perangkat periferal.

Fungsi diagnostik dan pemeliharaan tingkat lanjut

Diagnosis LED cerdas dapat dengan cepat mengidentifikasi kode kesalahan melalui mode berkedip, secara signifikan mengurangi waktu pemecahan masalah.

Desain titik multi-uji on-board mendukung pengukuran sinyal yang mudah dan debugging sirkuit menggunakan osiloskop atau multimeter.

Desain gabungan jumper perangkat keras dan parameter perangkat lunak (disimpan dalam EEPROM) dapat secara fleksibel beradaptasi dengan berbagai jenis drive, perangkat umpan balik, dan logika kontrol.

Modularisasi dan skalabilitas. GE DS200SDCCG1A mendukung pemasangan papan tambahan (seperti kartu komunikasi LAN SLCC dan kartu pemrosesan sinyal SPC), memfasilitasi perluasan sistem.

DS200SDCCG1A menawarkan beberapa metode reset, termasuk tombol reset on-board, input reset jarak jauh, dan reset pengawas perangkat keras otomatis, untuk memastikan sistem pulih dengan aman dari keadaan abnormal.

Instalasi

Pekerjaan persiapan

Sebelum pemasangan, harap bersihkan kembali papan sirkuit dan pastikan pengaturan jumper papan sirkuit baru sama persis dengan yang asli untuk menghindari kesalahan pemasangan.

Perhatian

Silakan pasang papan sirkuit pengganti di dalam tas pelindung untuk menghindari kerusakan. Saat mengoperasikan, pegang tepi papan sirkuit dan letakkan di permukaan yang rata. Kabel mencurigakan pada papan sirkuit yang rusak dapat langsung dimasukkan ke papan sirkuit baru, ditandai dan kemudian disambungkan kembali tanpa menyolder.

Ruang Lingkup Aplikasi

Kartu kendali ini dirancang khusus untuk platform penggerak industri seri GE DIRECTO-MATIC 2000. Aplikasi yang umum meliputi:

GE DS200SDCCG1AGD digunakan untuk penggerak frekuensi variabel AC2000 AC untuk mengontrol motor induksi AC tiga fase atau motor sinkron, dan cocok untuk skenario aplikasi seperti kipas, pompa, kompresor, dan konveyor.

Kartu Kontrol GE Drive digunakan pada drive DC2000 DC untuk mengontrol motor DC dan cocok untuk skenario aplikasi yang memerlukan torsi awal yang tinggi dan pengaturan kecepatan yang presisi, seperti rolling mill dan mesin penggulung.

Kartu ini digunakan untuk mengontrol arus eksitasi generator pada sistem eksitasi EX2000.

Dalam peralatan otomatis, ini cocok untuk skenario yang memerlukan kinerja dinamis tinggi dan algoritma kontrol yang kompleks, di antaranya fungsi koprosesor DSP sangat penting.
