GE DS200RTBAG2AHC

Parameter Teknis

Jumlah Relai: 10 (K20–K29)

Jenis Relai:K20–K26: DPDT (Lempar Ganda Kutub Ganda)    K27–K29: 4PDT (Lempar Ganda Empat Kutub)

Tegangan Koil: 24 V DC (Grup G2)

Peringkat Kontak: Relai DPDT: 10 A      Relai 4PDT: 1 A

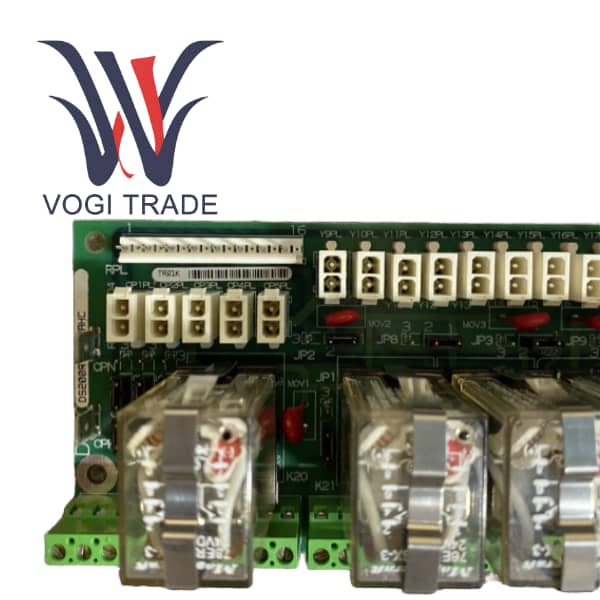

Perlindungan I/O: Varistor Oksida Logam (MOVs) 130 V AC

Titik Terminal: 52 terminal untuk relai I/O (K20–K26)

Titik Terminal: 52 terminal untuk relai I/O (K20–K26)

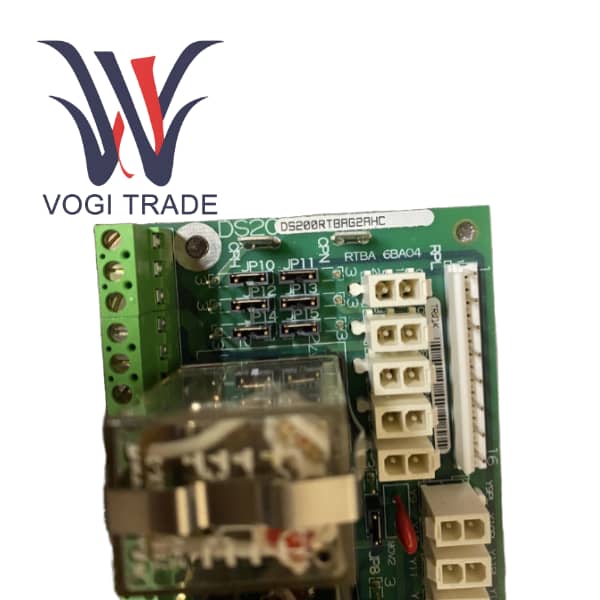

Konfigurasi: Dapat dikonfigurasi melalui jumper (JP1–JP15) untuk sumber daya dan perutean sinyal

Pemasangan: Dipasang di papan, diamankan dengan sekrup untuk penyangga

Ikhtisar Produk

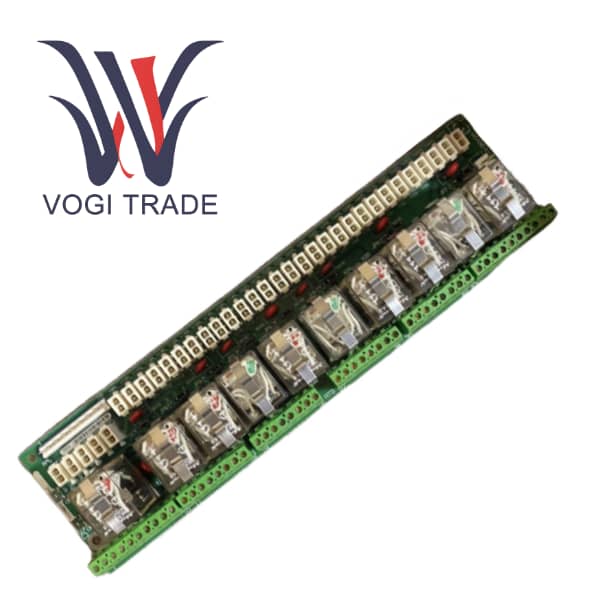

GE DS200RTBAG2AHC adalah komponen kunci dalam papan terminal relai seri General Electric RTBA. Sebagai papan ekspansi opsional untuk penggerak industri dan lemari eksitasi, DS200RTBAG2AHC menawarkan sepuluh relai yang dapat dikonfigurasi untuk meningkatkan logika kontrol, manajemen antarmuka, dan kemampuan keluaran dalam sistem otomasi yang kompleks.

Sebagai model grup G2, board ini dirancang dengan tegangan kumparan DC 24V. Fitur ini membuatnya sangat cocok untuk skenario di lingkungan industri modern yang didominasi oleh sistem kontrol DC tegangan rendah - seperti sistem yang menerapkan PLCS dan DCS, memungkinkan integrasi langsung dan menyederhanakan arsitektur sistem secara keseluruhan.

Fitur

Kumparan DC 24V beroperasi pada tegangan rendah untuk memastikan kompatibilitas dengan sistem kontrol modern, meningkatkan keselamatan operator, dan dapat langsung dihubungkan ke PLCS, sensor, dan peralatan tegangan rendah lainnya.

Fleksibilitas konfigurasi yang tinggi tercermin dalam kenyataan bahwa jumper (JP1-JP15) mendukung pemilihan catu daya internal (dari LTB) atau eksternal untuk setiap koil relai, sehingga memungkinkan strategi kontrol yang disesuaikan.

Papan Terminal Relai memiliki desain yang kuat dan andal. Semua I/ OS relai dilengkapi dengan pelindung lonjakan arus MOV, yang secara efektif menahan lonjakan tegangan dan interferensi sementara, memastikan pengoperasian stabil jangka panjang di lingkungan industri yang keras.

Sebagai modul ekspansi keluaran untuk pengontrol logika yang dapat diprogram (PLCS) dan sistem kontrol terdistribusi (DCS), perluasan antarmuka PLC dan DCS dapat mengubah sinyal kontrol tunggal menjadi beberapa instruksi keluaran terisolasi untuk menggerakkan berbagai perangkat lapangan.

Menyediakan isolasi listrik antara perangkat elektronik kontrol sensitif (seperti terminal keluaran PLC) dan peralatan lapangan untuk melindungi pengontrol dari kebisingan listrik dan transien tegangan.

Rentang aplikasi

Tegangan kerja 24V DC DS200RTBAG2AHC membuatnya sangat cocok untuk berbagai skenario aplikasi industri modern

Sebagai modul ekspansi keluaran untuk pengontrol logika yang dapat diprogram (PLCS) dan sistem kontrol terdistribusi (DCS), perluasan antarmuka PLC dan DCS dapat mengubah sinyal kontrol tunggal menjadi beberapa instruksi keluaran terisolasi untuk menggerakkan berbagai perangkat lapangan.

Diintegrasikan ke dalam sistem penggerak motor modern seperti GE Mark V dan Mark VI, sistem ini memberikan sinyal kontrol tambahan untuk kipas dan pompa pendingin, dan memberikan umpan balik status pengoperasian (operasi/siap/kesalahan) ke antarmuka manusia-mesin dan sistem pemantauan.

Sirkuit interlock pengaman mewujudkan kontrol interlock di antara beberapa konveyor, di mana status mulai dan berhentinya satu konveyor bergantung pada status pengoperasian konveyor lainnya. Mewujudkan fungsi keselamatan utama dalam mesin otomatis dan sistem pengangkutan, seperti interlock kontrol akses, pemantauan tekanan/suhu, dan sirkuit penghentian darurat.

DS200RTBAG2AHC dapat langsung diintegrasikan ke dalam sistem kontrol 24V DC standar manufaktur modern tanpa memerlukan modul konversi tegangan tambahan.

Menyediakan isolasi listrik antara perangkat elektronik kontrol sensitif (seperti terminal keluaran PLC) dan peralatan lapangan untuk melindungi pengontrol dari kebisingan listrik dan transien tegangan.
