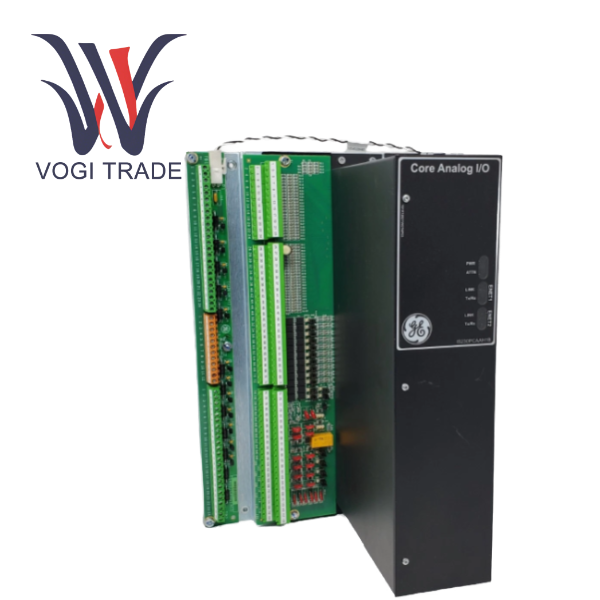

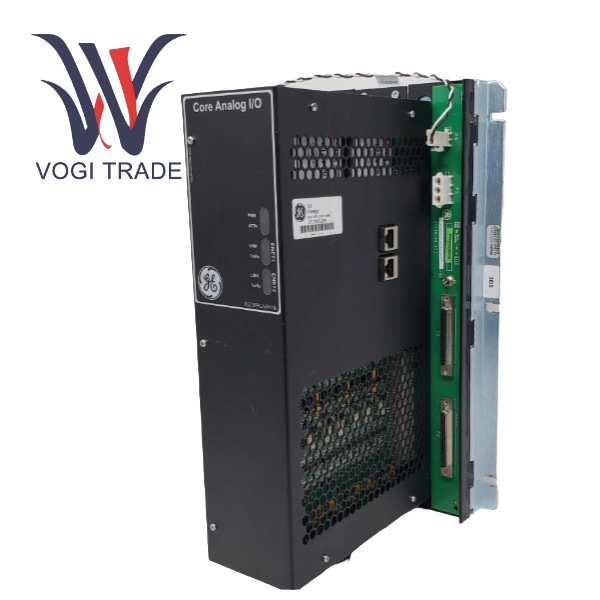

GE IS400TCASH1AFD

Ikhtisar Produk

IS400TCASH1AFD adalah bagian dari modul analog inti PCAA dalam sistem kontrol General Electric (GE) Mark VIe. Ini adalah modul input/output sinyal analog kelas industri dengan performa tinggi, keandalan tinggi. Dirancang untuk sistem kontrol turbin gas, ia menyediakan kemampuan pemrosesan sinyal analog yang luas dan mendukung antarmuka dengan berbagai sensor dan aktuator industri, termasuk termokopel, loop arus 4-20mA, LVDT (Linear Variable Differential Transformers), penggerak servo, dan sinyal getaran (seismik).

Fitur Utama

Beberapa Antarmuka Sinyal

GE IS400TCASH1AFD mendukung hingga 25 sinyal termokopel (mencakup tipe E, J, K, T, dan S).

10 saluran input arus 4-20mA, dua di antaranya dapat dikonfigurasi sebagai input tegangan 4-20mA atau ±10V.

Dua output 4-20mA dan tiga output redundan (TMR) 4-20mA (diimplementasikan melalui TCAT).

Output eksitasi LVDT 6 saluran dan input umpan balik LVDT 12 saluran.

Driver kumparan servo 6 saluran, masing-masing mendukung output 10mA.

Masukan sensor getaran 12 saluran.

2 input pulsa TTL dan 2 pu magnetiklse input aliran.

Desain Keandalan Tinggi

Mendukung konfigurasi mode tunggal, mode ganda, dan redundansi rangkap tiga (TMR).

ID elektronik internal memastikan pencocokan modul, papan terminal, dan kabel yang benar.

Fungsi proteksi meliputi soft start, pembatas arus, dan manajemen daya.

Opsi Konfigurasi Fleksibel

Konfigurasi modul, kalibrasi dan diagnosis dicapai melalui ToolboxST.

Mendukung kecepatan bingkai 40 ms dan 10 ms.

Papan terminal TCAT opsional memungkinkan penyebaran sinyal ke beberapa modul PCAA.

Spesifikasi Teknis

Input tegangan 28V DC ±5% disediakan melalui antarmuka P5.

Kisaran suhu pengoperasian adalah dari -30°C hingga +65°C.

Antarmuka komunikasi GE IS400TCASH1AFD adalah port Ethernet RJ45 ganda (ENET1/ENET2), mendukung 10/100 Mbps.

Papan Terminal Modul Analog Inti

Ada tiga lampu indikator status: PWR (daya), ATTN (status), dan LINK/TxRx (jaringan).

Tipe terminal: 120 terminal plug-in bergaya Eropa.

Dimensi: 33,02 cm ×17,8 cm (13 inci ×7 inci).

Aplikasi

Kontrol turbin gas (GCV, IGV, SRV, dll.)

Sistem kendali proses industri

Pembangkit listrik, industri minyak dan gas, sistem propulsi kapal

Diperlukan sistem akuisisi dan pengkondisian sinyal analog yang sangat andal

Diagnostik dan Pemeliharaan

Modul Analog Inti dilengkapi dengan fungsi diagnostik mandiri bawaan, termasuk: pemantauan catu daya,  deteksi sirkuit terbuka/korsleting sinyal,  tegangan referensi dan pemeriksaan kesehatan ADC/DAC,  dan perlindungan "penghancuran otomatis" keluaran servo.

Pengguna dapat melihat detail kode alarm dan saran pengoperasian melalui ToolboxST.

Kesesuaian

GE IS400TCASH1AFD sepenuhnya kompatibel dengan semua modul dan pengontrol Mark VIe I/O.

Papan Terminal Modul Analog Inti mendukung penggunaan bersama dengan papan grounding berpelindung JGPA dan papan terminal TCAT.
