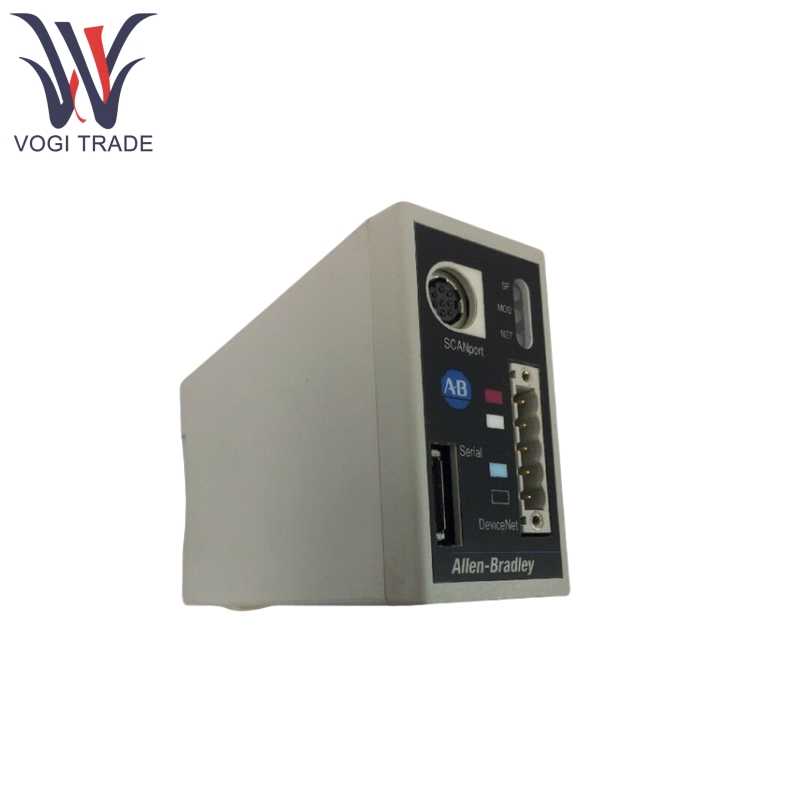

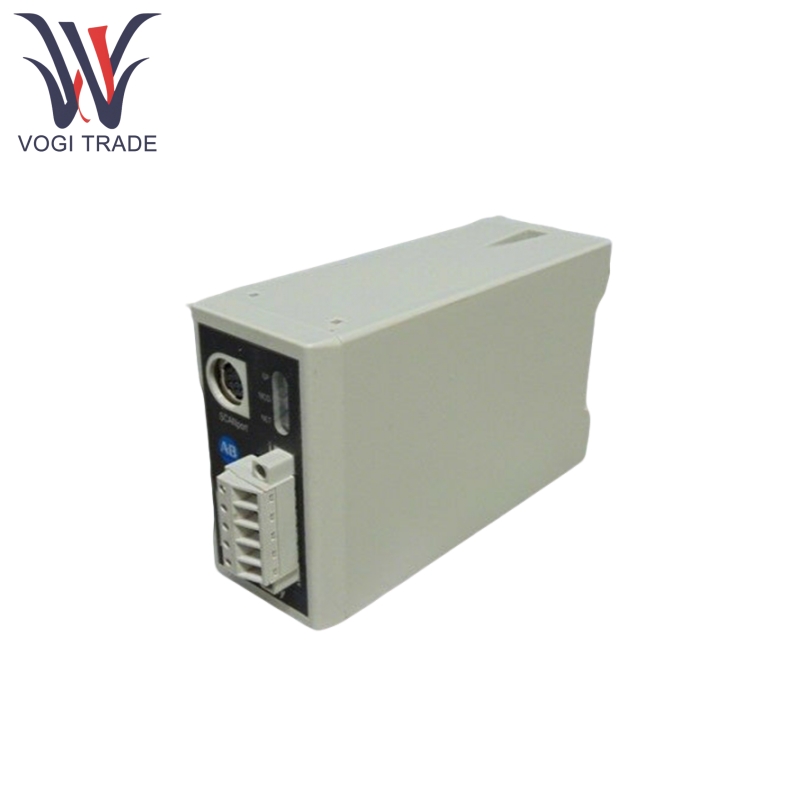

Merek: Allen BradleyDeskripsi: Modul KomunikasiKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenAllen Bradley 1203-Gu6 terutama digunakan untuk membangun antarmuka komunikasi antara jaringan DeviceNet dan produk scanport. Terhubung ke produk scanport melalui kabel scanport dan diintegrasikan ke dalam jaringan DeviceNet melalui kabel DeviceNet, ia memfasilitasi konversi dua arah antara pesan DevicEnet dan pesan pemindaian, memungkinkan komunikasi antara perangkat industri.
| Pembuatan |
Allen Bradley |
| Nomor Model |
1203-gu6 |
| Nomor pemesanan |
1203-gu6 |
| Katalog |
DeviceNet yang ditingkatkan |
| Negara asal |
Swiss |
| Kode HS |
9032900090 |
| Dimensi |
14*8*6cm |
| Berat |
0.2kg |
Fitur Produk
Allen Bradley 1203-Gu6 mendukung peningkatan flash firmware melalui port serial, memfasilitasi pembaruan di tempat.
Allen Bradley 1203-Gu6 mendukung COS (perubahan negara), hanya melaporkan ketika data berubah, sehingga mengurangi lalu lintas jaringan.
Allen Bradley 1203-GU6 mendukung operasi siklik, secara berkala melaporkan data pada interval tertentu.
Allen Bradley 1203-GU6 memungkinkan data I/O (instruksi logika, nilai referensi, status, dll.) Dari drive untuk disiarkan atau diterima di antara drive lain yang terhubung melalui 1203-GU6 atau 1336-GM6.
Allen Bradley 1203-Gu6 dapat dikonfigurasi menggunakan RSNetWorx untuk perangkat lunak DeviceNet atau program emulasi terminal Windows (seperti Hyperterminal).
Allen Bradley 1203-GU6 mendukung pemulihan node kesalahan, memungkinkan parameter seperti alamat node untuk dimodifikasi bahkan jika perangkat gagal dalam jaringan (memerlukan perangkat lunak pendukung).
Allen Bradley 1203-Gu6 mendukung respons kesalahan yang dapat dikonfigurasi pengguna, memungkinkan tindakan khusus didefinisikan dalam hal kesalahan komunikasi.
Allen Bradley 1203-Gu6 dilengkapi dengan LED tiga warna (status DeviceNet, status modul, status scanport) untuk mendiagnosis status kesehatan jaringan, modul, dan produk pemindaian.
Allen Bradley 1203-Gu6 memiliki port miniatur RS-232 di bagian depan, yang dapat dihubungkan ke PC melalui kabel 1203-SFC untuk pengeditan parameter, peningkatan firmware, dll. (1336-GM6 tidak memiliki port ini).
Allen Bradley 1203-Gu6 terutama memperoleh daya operasi dari produk scanport yang terhubung, dengan sisi DeviceNet hanya mengonsumsi sedikit daya transceiver (24V DC).
Prinsip Kerja Produk
Allen Bradley 1203-Gu6 dapat menerima perintah kontrol dari DeviceNet, mengubahnya menjadi pesan protokol scanport, dan mengirimkannya ke produk scanport yang terhubung.
Ini dapat menerima informasi status dari produk scanport, mengubahnya menjadi pesan protokol DeviceNet, dan mengirimkannya kembali ke pengontrol di jaringan DevicEnet.
Ini dapat menyesuaikan aturan komunikasi melalui konfigurasi parameter, mendukung komunikasi master-slave (berinteraksi dengan pemindai) dan komunikasi peer-to-peer (berinteraksi dengan adaptor lain).
Parameter produk
Detail berikut adalah untuk modul komunikasi Allen Bradley 1203-Gu6.
| Kategori |
Parameter terperinci |
| Suhu operasi |
0 hingga +55 ° C (32 hingga 131 ° F) |
| Suhu penyimpanan |
-40 hingga +85 ° C (-40 hingga 185 ° F) |
| Kelembaban relatif (beroperasi) |
5% - 80% non -kondensasi |
| Kelembaban relatif (tidak beroperasi) |
5% - 95% non -kondensasi |
| Kejutan (beroperasi) |
Akselerasi puncak 30g, lebar pulsa 11 ± 1 ms |
| Kejutan (tidak beroperasi) |
Akselerasi puncak 50g, lebar pulsa 11 ± 1 ms |
| Getaran (beroperasi) |
2.5g pada 5Hz - 2kHz |
| Getaran (tidak beroperasi) |
5g pada 5Hz - 2kHz |
| Konsumsi daya |
Sisi DeviceNet: 60mA @ 24V Sisi Scanport: 130mA @ 12v |
| Kerentanan ESD |
Debit kontak 4KV, debit udara 8kV (sesuai dengan IEC 1000-4-2) |

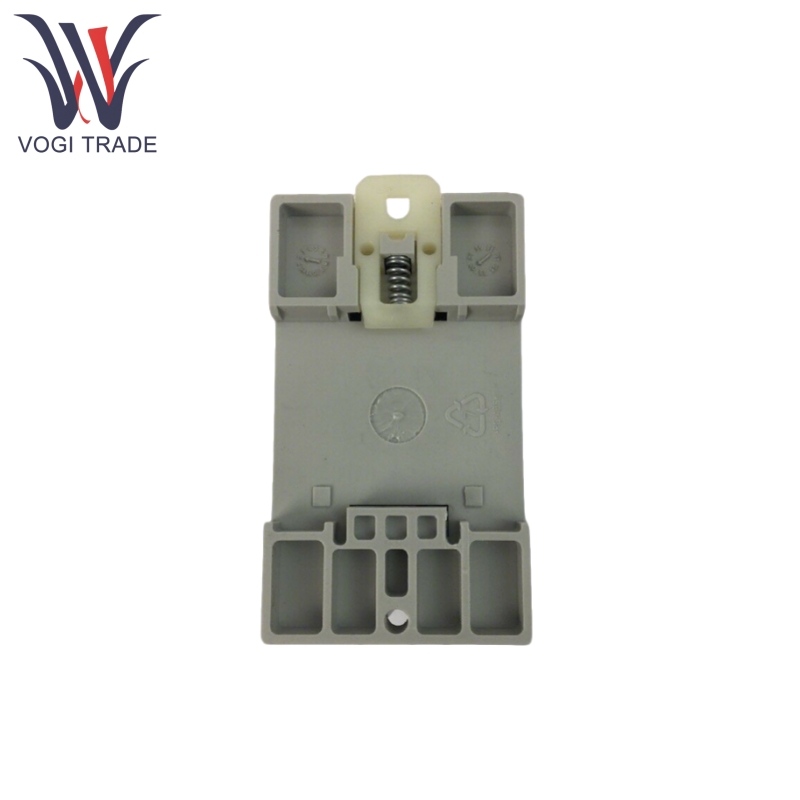

| Standar Pemasangan Rel Din |
35 × 7,5 mm (mis., Allen-Bradley 199-DR1) |
