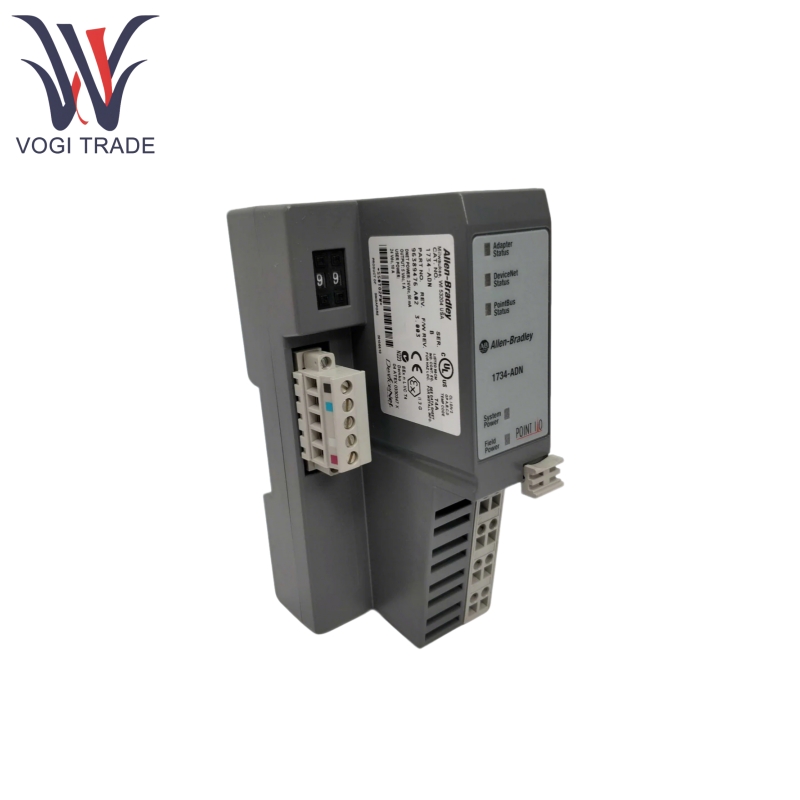

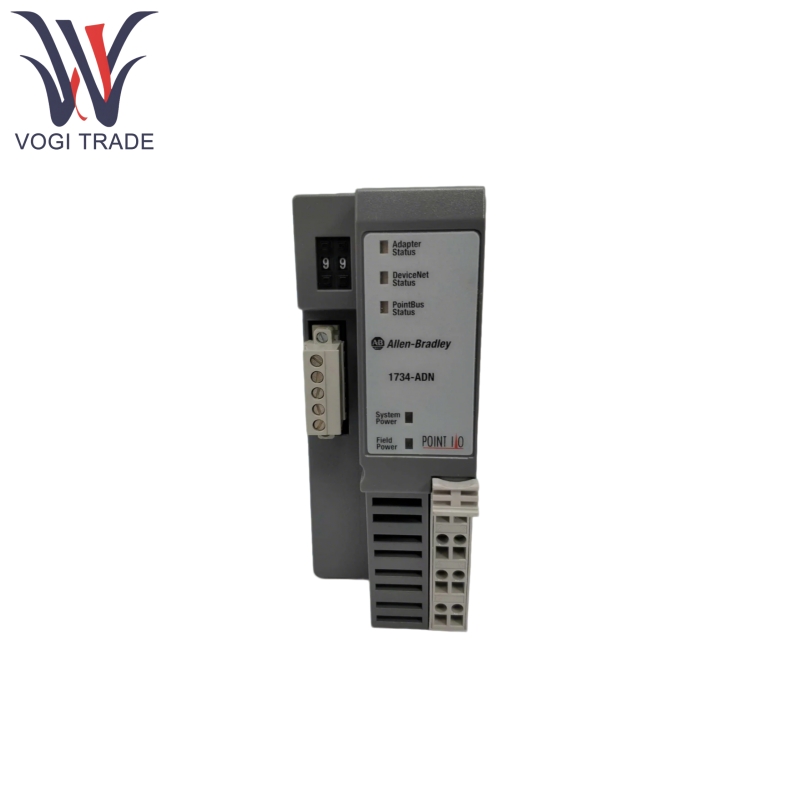

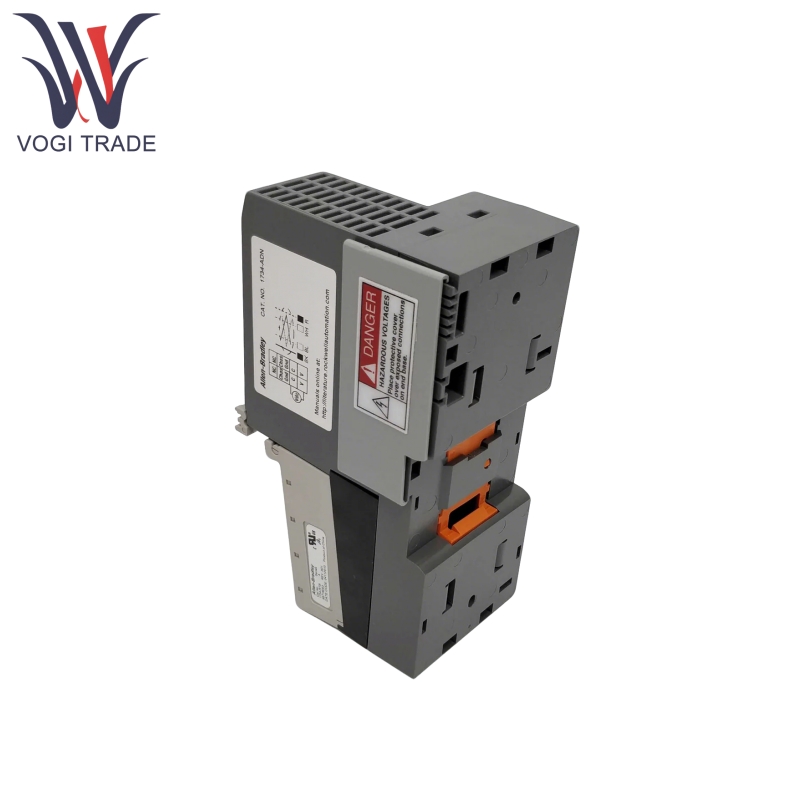

Allen Bradley 1734-Adn

Merek: Allen Bradley
Deskripsi: Adaptor
Kondisi: Merek baru
Sertifikat: Surat Garansi Laporan Tes COO
Garansi: 1 tahun
Inventarisasi Qty: 4
Istilah pembayaran: T/T.
Port Pengiriman: Shenzhen
Allen Bradley 1734-ADN terutama digunakan untuk menghubungkan modul titik I/O ke jaringan Devicenet, memungkinkan transmisi data dan kontrol dalam sistem otomasi industri. Sangat cocok untuk skenario yang membutuhkan ekspansi fleksibel dari poin I/O dan penyebaran cepat sistem kontrol industri, dan mendukung integrasi dengan sistem kontrol seperti PLC, SLC, dan Logix.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Allen Bradley
Nomor Model	1734-Adn
Nomor pemesanan	1734-Adn
Katalog	-
Negara asal	Swiss
Kode HS	8473309000
Dimensi	1486cm
Berat	0.4kg

Fitur Produk

Allen Bradley 1734-Adn berfungsi sebagai perangkat budak di jaringan master Devicenet, mendukung komunikasi dengan perangkat master melalui mode yang disurvei, strobo, perubahan keadaan, dan mode siklik.

Allen Bradley 1734-ADN beroperasi sebagai perangkat master di backplane Pointbus, mengelola hingga 63 modul I/O poin (hingga 62 jika fungsionalitas ADR diaktifkan), bertanggung jawab untuk akuisisi data dan penerbitan perintah.

Allen Bradley 1734-ADN tidak memerlukan konfigurasi manual parameter EDS, secara otomatis mendeteksi modul backplane, memberikan alamat, menghasilkan daftar pemindaian, dan memetakan data I/O (byte pendukung, kata, kata ganda, atau pemetaan batas tetap), memungkinkan startup sistem cepat.

Setelah mengaktifkannya melalui RSNETWORX untuk perangkat lunak DeviceNet, Allen Bradley 1734-ADN dapat secara berurutan menetapkan alamat ke modul Backplane I/O (mulai dari modul yang paling dekat dengan adaptor dan penambahan).

Allen Bradley 1734-ADN mendukung konfigurasi otomatis modul pengganti (asalkan modul pengganti cocok dengan kunci elektronik modul asli) dan secara otomatis mengunduh parameter konfigurasi modul asli.

Allen Bradley 1734-ADN mendukung Devicenet Network Autobaud (deteksi laju baud otomatis), kompatibel dengan 125k, 250k, dan 500K baud rate, laju baud default untuk poin Backplane Pointbus adalah 1Mbaud.

Allen Bradley 1734-ADN dapat mencapai caching dan penerusan data melalui buffer memori internal, mendukung pemetaan independen data input (3 buffer) dan data output (1 buffer).

Setelah power-up, Allen Bradley 1734-ADN secara otomatis mendeteksi memori internal, indikator status, untuk memastikan fungsionalitas perangkat keras.

Allen Bradley 1734-Adn mempertahankan tabel simpul yang rusak, tabel simpul idle, dan tabel status simpul, dan penyebab kesalahan modul dapat dilihat melalui perangkat lunak RSNetWorx.

Allen Bradley 1734-ADN mendukung peningkatan boot dan kode aplikasi melalui alat ControlFlash untuk mempertahankan pembaruan fungsional.

Prinsip Kerja Produk

Perangkat master DeviceNet mengirimkan data output ke pesan 1734-ADN melalui I/O, yang disimpan dalam buffer output internal.

The 1734-ADN, bertindak sebagai perangkat master pointbus, meneruskan data output ke modul I/O yang sesuai.

Modul I/O mengirimkan data input yang dikumpulkan ke 1734-ADN, yang disimpan dalam buffer input internal.

1734-ADN memberi umpan balik data input ke perangkat master melalui jaringan DeviceNet, menyelesaikan loop data.

Ini dapat dengan cepat menghasilkan daftar pemindaian dan pemetaan data menggunakan mode start otomatis, cocok untuk skenario konfigurasi default.

Ini mendukung konfigurasi parameter secara offline atau online seperti baud rate, alamat, daftar pemindaian, dan kunci elektronik menggunakan rsnetworx untuk perangkat lunak DeviceNet, dan mendukung aturan pemetaan data khusus.

Parameter produk

Detail berikut adalah untuk adaptor Allen Bradley 1734-Adn.

Kategori	Parameter terperinci
Persyaratan Daya	- Tegangan input: nominal 24V DC (kisaran 10-28.8V DC) - DEVICENET DAYA: 24V DC (+4% maks 25v dc) @ 30mA max - Output pointbus: 5V DC ± 5% (4.75-5.25v) @ 1a max
Tarif komunikasi	- Jaringan DeviceNet: 125k, 250k, 500k baud (Autobaud didukung) - Backplane Pointbus: 1Mbaud (diperbaiki)
Kondisi lingkungan	-Suhu operasi: -20 hingga 55 ° C (-4 hingga 131 ° F) -Suhu penyimpanan: -40 hingga 85 ° C (-40 hingga 185 ° F) -Kelembaban relatif: 5-95% non-kondensasi -Getaran: 5G @ 10-500Hz (sesuai dengan IEC 68-2-6) - Guncangan: Akselerasi puncak 30g (operasi), akselerasi puncak 50g (tidak beroperasi)
Perlindungan dan isolasi	- Perlindungan tegangan berlebih input: Perlindungan polaritas terbalik - Tegangan Isolasi: 1250V RMS (Bus Daya Lapangan dan Bagian Lainnya)
Kapasitas Modul I/O.	- Mendukung hingga 63 Modul I/O Poin (62 Saat ADR Diaktifkan) - Total arus tidak melebihi 1a (dihitung berdasarkan konsumsi daya modul, mis., 1734-IB4 adalah 75mA per modul)
Antarmuka fisik	- Konektor DeviceNet: Dukungan dapat sinyal tinggi/rendah, perisai, daya (+v, -v) - Terminal: Termasuk ground sasis, umum, input tegangan, dll.
