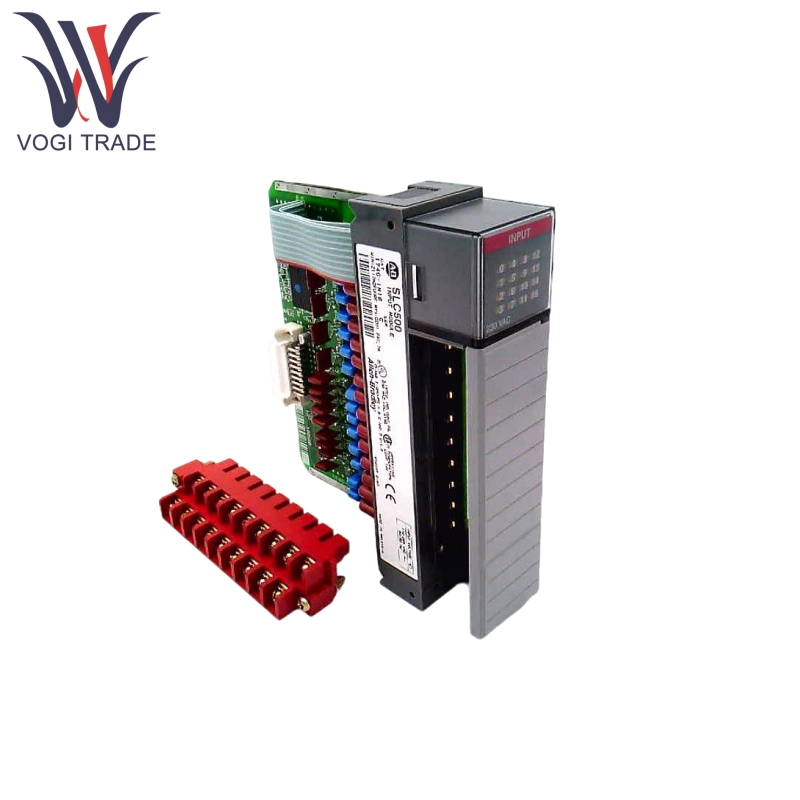

Merek: Allen BradleyDeskripsi: Modul Input ACKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 6Istilah pembayaran: T/T.Port Pengiriman: ShenzhenAllen Bradley 1746-IM16 adalah modul input AC 16 poin 240V yang secara khusus digunakan untuk sistem kontrol otomatisasi, yang dapat mengambil tegangan AC besar dari perangkat eksternal dan mengubahnya menjadi dapat dikenali oleh PLC. Dengan instalasi basis universal, desain modular, instalasi RTB dapat beradaptasi dengan kebutuhan industri High -D dengan keandalan tinggi dan kemampuan anti -interferensi.
| Pembuatan |
Allen Bradley |
| Nomor Model |
1746-SIM16 |
| Nomor pemesanan |
1746-SIM16 |
| Katalog |
SLC 500 |
| Negara asal |
Swiss |
| Kode HS |
8471800000 |
| Dimensi |
10*8*6cm |
| Berat |
0.8kg |
Fitur Produk
Allen Bradley 1746-IM16 mendukung rentang input tegangan AC yang luas 170-265V, beradaptasi dengan fluktuasi daya di berbagai lingkungan industri.
Terminal input Allen Bradley 1746-IM16 diisolasi dari logika kontrol dengan isolasi AC 1500V, secara efektif menahan gangguan elektromagnetik.
Status ON memiliki penundaan 35ms, dan keadaan off memiliki penundaan 45 ms, memastikan transmisi sinyal yang stabil.
Allen Bradley 1746-IM16 mematuhi peringkat kekebalan NECA ICS 2-230, membuatnya cocok untuk lingkungan industri yang keras.
Allen Bradley 1746-IM16 mendukung pemasangan RTB, memfasilitasi kabel dan pemeliharaan cepat.
Allen Bradley 1746-IM16 dapat menampilkan status input waktu-nyata dan informasi kesalahan melalui lampu indikator LED.
Prinsip Kerja Produk
Allen Bradley 1746-IM16 dapat dipasang secara lokal atau di rak ekspansi melalui sasis I/O SLC 500 dan berkomunikasi dengan bus backplane pengontrol SLC 500.
Allen Bradley 1746-IM16 dapat terhubung ke perangkat eksternal menggunakan blok terminal RTB dan mendukung 14 koneksi kawat AWG.
Sinyal AC dari perangkat eksternal dikonversi menjadi sinyal digital melalui optocouplers, kemudian difilter dan diisolasi sebelum ditransmisikan ke pengontrol PLC.
Pengontrol membaca status input menggunakan perangkat lunak pemrograman RSLogix 500 untuk melakukan kontrol logika atau tugas akuisisi data.
Parameter produk
Detail berikut adalah untuk modul input AC Allen Bradley 1746-IM16 16 poin 240V.
| Item parameter |
Indikator spesifik |
| Tipe input |
Digital Bergantian Arus (AC) |
| Jumlah saluran |
16 saluran (titik umum kelompok tunggal) |
| Rentang tegangan input |
170-265V AC, 47-63Hz |
| Arus input nominal |
12MA @ 240V AC |
| Arus masuk |
1.6a (durasi 0,5 ms) |
| Tegangan isolasi |
1500V AC |
| Kisaran suhu operasi |
0-60 ° C (kelembaban non-kondensasi 5-95%) |
| Kisaran suhu penyimpanan |
-40-85 ° C. |
| Ketahanan goncangan / getaran |
30g guncangan, getaran 2.5g (57-200Hz) |
| Backplane Current (5V DC) |
0,08a |
