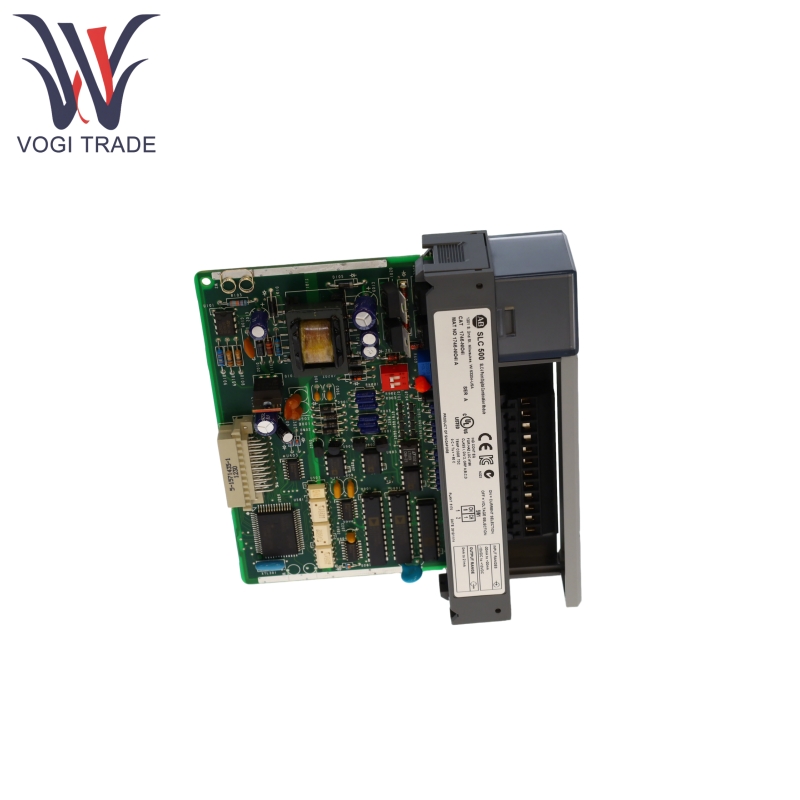

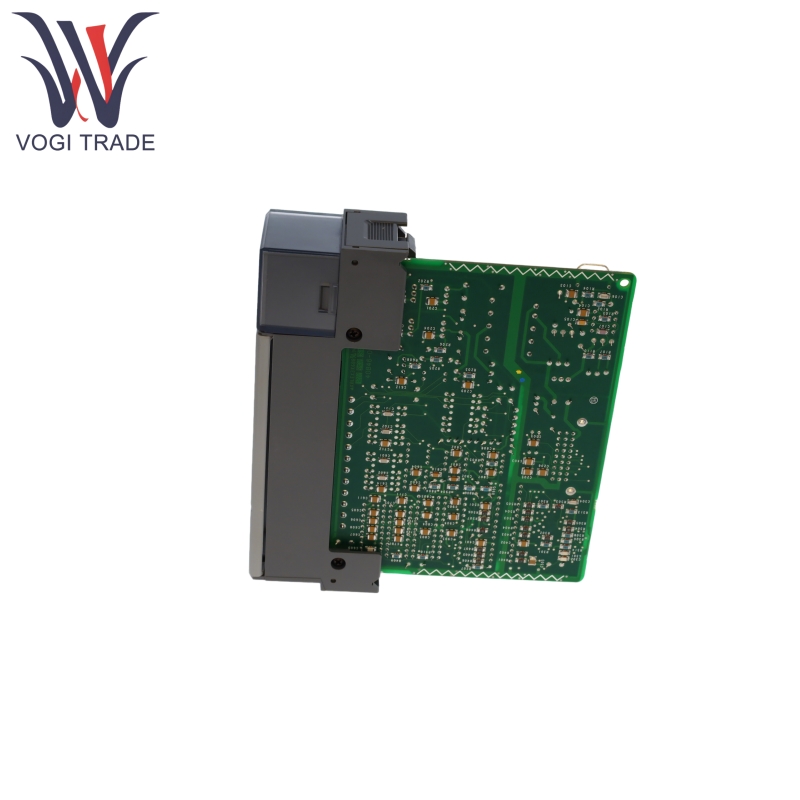

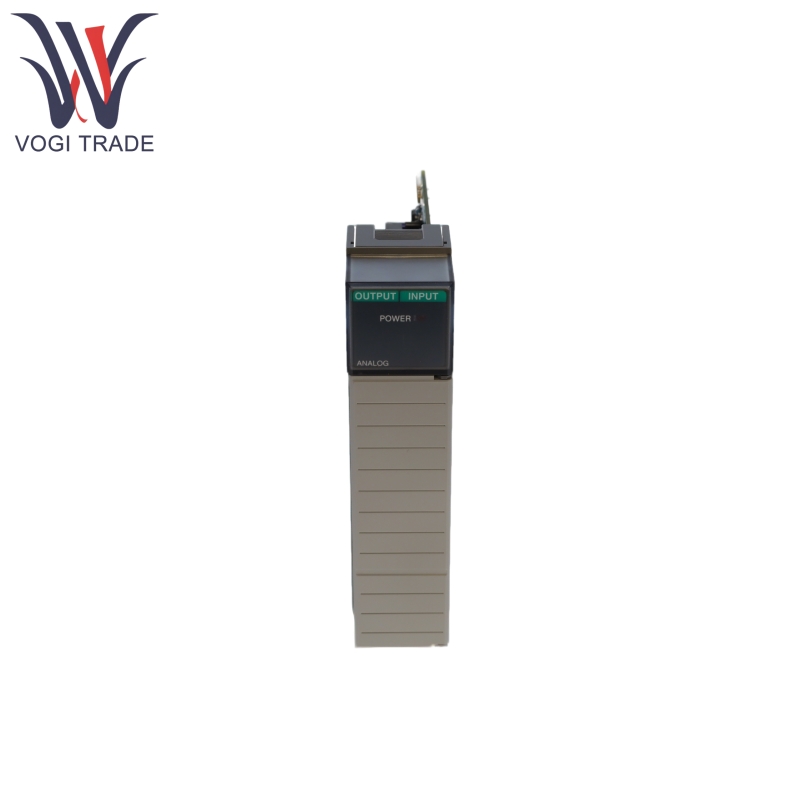

Allen Bradley 1746-nio4i

Merek: Allen Bradley
Deskripsi: Modul Kombinasi Analog
Kondisi: Merek baru
Sertifikat: Surat Garansi Laporan Tes COO
Garansi: 1 tahun
Inventarisasi Qty: 4
Istilah pembayaran: T/T.
Port Pengiriman: Shenzhen
Allen Bradley 1746-NIO4I memiliki dua input dan dua saluran output yang keduanya untuk menganalisis dan mengendalikan informasi analoguat dalam aplikasi industri. Tujuan utamanya adalah untuk mengubah nilai analog (arus/tegangan) menjadi nilai digital (integer 16 bit), dan juga cocok untuk bekerja bersama dengan PLC dari seri SLC 500. Ini banyak digunakan dalam pemantauan otomasi dan skenario kontrol loop tertutup.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Allen Bradley
Nomor Model	174467
Nomor pemesanan	174467
Katalog	SLC 500
Negara asal	Swiss
Kode HS	8538900000
Dimensi	14146cm
Berat	0.4kg

Fitur Produk

Allen Bradley 1746-nio4i dengan 2 saluran input diferensial memungkinkan untuk dikalibrasi dengan sakelar DIP ke input arus (4-20mA, 0-20mA) atau tegangan (1-5V, 0-10V), tidak terisolasi.

Allen Bradley 1746-NiO4i memiliki 2 saluran output saat ini, yang menampung 0-20mA (kisaran normal) atau 0-21mA (overrange) dan tidak terisolasi.

Allen Bradley 1746-NIO4I Saluran input masing-masing menyertakan filter digital Gaussian orde ke-6 dengan frekuensi cutoff 10Hz untuk memfilter noise sinyal 50/60Hz dari saluran listrik. Pada 60Hz, CMRR adalah ≥105dB, NMRR adalah ≥55dB.

Setelah perubahan tiba-tiba dalam sinyal input, Allen Bradley 1746-NiO4I mencapai 95% dari nilai stabil dalam 60 ms; Respons sinyal output lebih cepat (mencapai 95% dalam 2,5 ms).

Allen Bradley 1746-NIO4I mendukung komunikasi real-time dengan prosesor SLC 500, dengan siklus pembaruan data 512μs (semua saluran yang diproses secara paralel). Fungsi seperti penskalaan jangkauan dan deteksi kelebihan batas dapat diprogram.

Prinsip Kerja Produk

Allen Bradley 1746-NIO4I Aliran Sinyal

Input: Sinyal sensor (mis., Arus 4-20 mA) terhubung ke saluran melalui terminal. Jenis sinyal (arus/tegangan) dikonfigurasi melalui sakelar DIP, kemudian difilter dan dikonversi ke integer 16-bit melalui konversi A/D. Hasilnya disimpan dalam tabel gambar input prosesor (alamat mis., I: E.0, di mana E adalah nomor slot).

Output: Prosesor mengirimkan bilangan bulat 16-bit melalui tabel pemetaan output (alamat mis., O: E.0), yang dikonversi menjadi sinyal saat ini melalui konversi D/A untuk mendorong aktuator (mis., Katup).

Catatan Konfigurasi Allen Bradley 1746-Nio4i

Pengaturan Sakelar DIP: Sakelar 1 Mengontrol Saluran Input 0, Switch 2 Mengontrol Saluran Input 1 (ON = Arus, OFF = Tegangan).

Kode ID Modul: Masukkan 3201 selama konfigurasi untuk mengidentifikasi jenis modul.

Pengkabelan: Gunakan kabel yang terlindung dengan perisai yang di-ground di satu ujung (input terhubung ke sasis, output yang terhubung ke beban), dan hindari berjalan paralel ke kabel tegangan tinggi.

Parameter produk

Detail berikut adalah untuk modul kombinasi analog Allen Bradley 1746-NiO4I.

Barang	Input saat ini (mis., 4-20mA)	Input tegangan (mis., 1-5V)	Output saat ini (mis., 4-20mA)
Resolusi	16-bit	16-bit	14-bit
Rentang input	-20mA ke +20mA (normal) -30mA hingga +30mA (maksimum)	-10V hingga +10V (normal) ± 220V (perlindungan tegangan berlebih)	0-20mA (normal) 0-21MA (overrange)
Impedansi Input	250	1mm	0-500O
Akurasi (pada 25 ° C)	± 0,365% dari skala penuh	± 0,284% dari skala penuh	± 0,298% dari skala penuh
Akurasi (pada 0-60 ° C)	± 0,642% dari skala penuh	± 0,504% dari skala penuh	± 0,541% dari skala penuh
Resolusi	1.22070μA/LSB	305.176μV/LSB	2.56348μA/LSB
