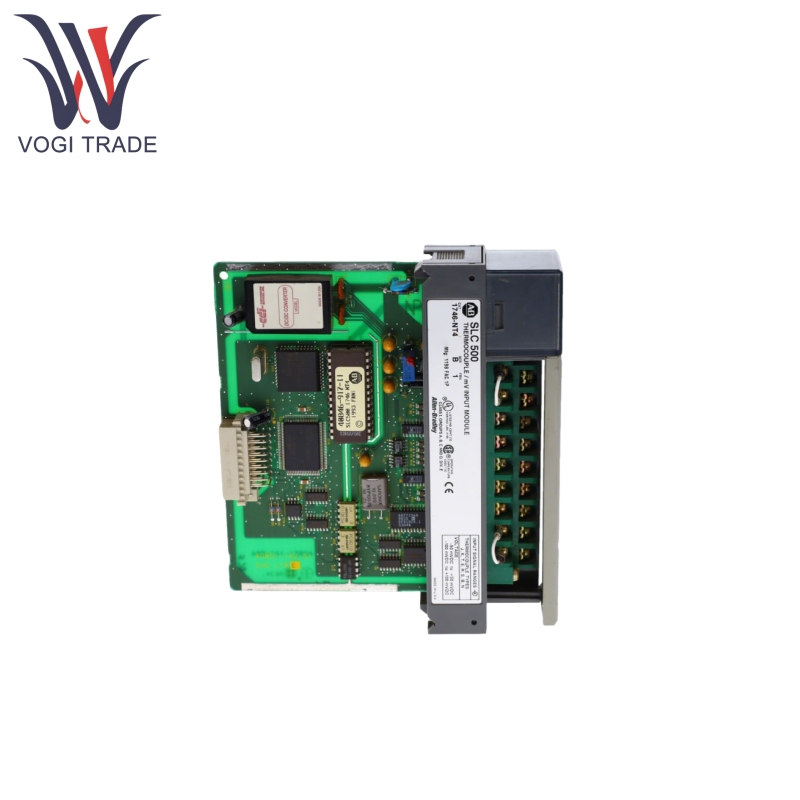

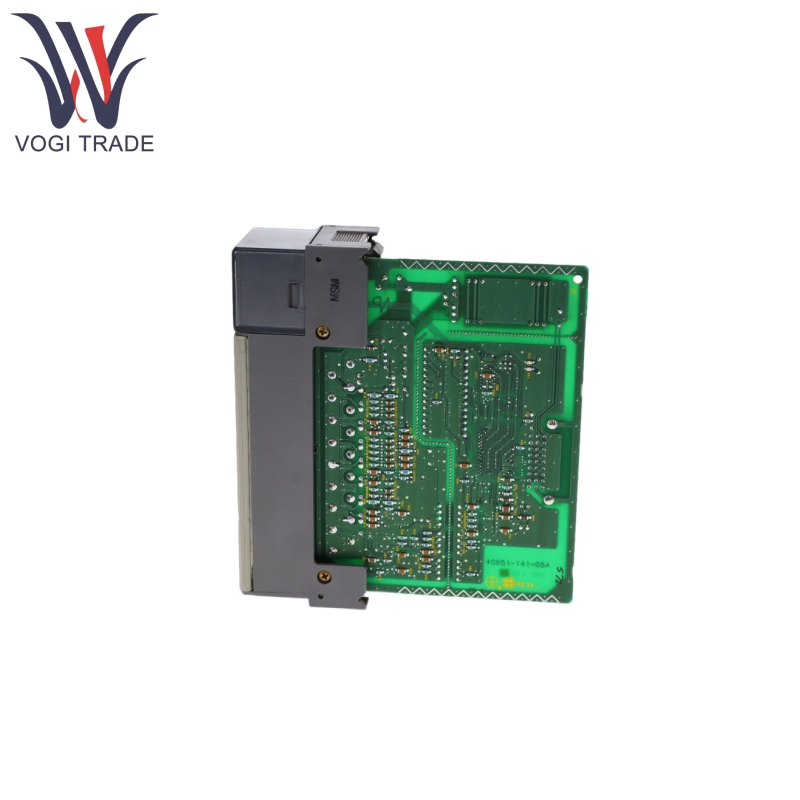

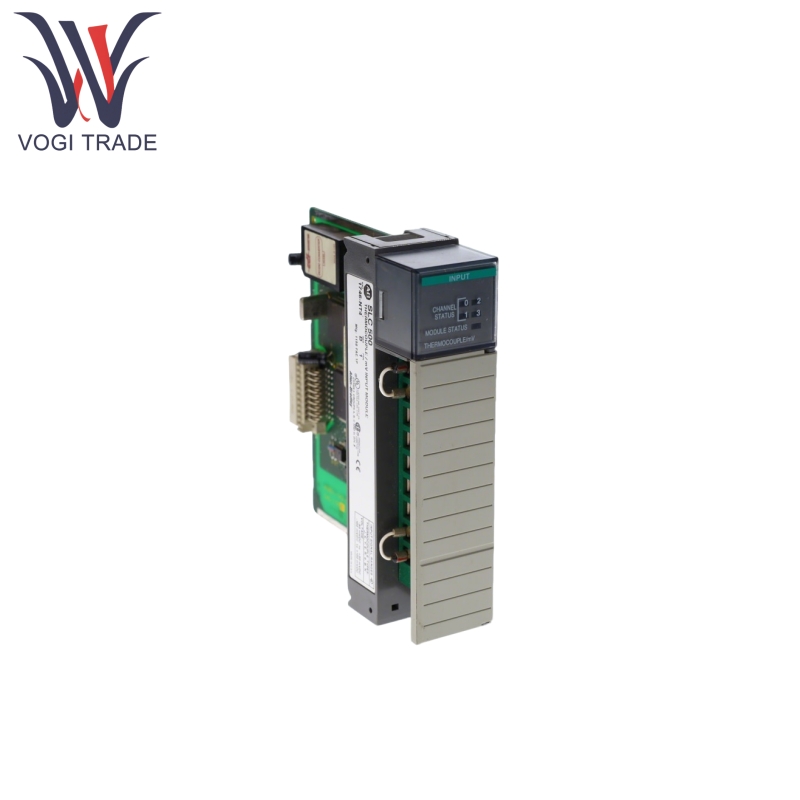

Allen Bradley 1746-NT4

Merek: Allen Bradley
Deskripsi: Modul Input Thermocouple/MV
Kondisi: Merek baru
Sertifikat: Surat Garansi Laporan Tes COO
Garansi: 1 tahun
Inventarisasi Qty: 4
Istilah pembayaran: T/T.
Port Pengiriman: Shenzhen
Allen Bradley 1746-NT4 terutama digunakan untuk menerima sinyal analog termokopel atau MV, mengubahnya menjadi data digital, dan menyimpannya dalam tabel gambar untuk dibaca oleh semua prosesor SLC 500 yang tetap dan modular. Ini mendukung beberapa jenis termokopel dan rentang sinyal MV, dengan setiap saluran dapat dikonfigurasi secara independen, membuatnya cocok untuk suhu atau aplikasi pengukuran sinyal kecil dalam sistem kontrol industri.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Allen Bradley
Nomor Model	1746-NT4
Nomor pemesanan	1746-NT4
Katalog	SLC 500
Negara asal	Swiss
Kode HS	8538900000
Dimensi	121210cm
Berat	0.2kg

Fitur Produk

Allen Bradley 1746-NT4 menampilkan 4 saluran independen, mendukung termokopel J tipe J, K, T, E, R, S, B, dan N, serta ± 50 mV dan ± 100 mV sinyal milivolt DC.

Allen Bradley 1746-NT4 kompatibel dengan semua pengontrol tetap dan modular SLC 500 dan mendukung konfigurasi jarak jauh melalui transfer blok.

Allen Bradley 1746-NT4 Blok Terminal mengintegrasikan 2 sensor CJC untuk mengkompensasi offset suhu pada titik koneksi termokopel, memastikan akurasi pengukuran.

Allen Bradley 1746-NT4 mendukung deteksi sirkuit terbuka, over-range, dan di bawah jarak, menunjukkan kesalahan melalui status saluran LED flashing dan indikator bit kata status. LED status modul (hijau) menampilkan status operasional keseluruhan modul, LED status 4 saluran (hijau) menampilkan status operasional atau kesalahan saluran yang sesuai (padat untuk normal, berkedip untuk kesalahan).

Setiap saluran dapat dikonfigurasi secara independen untuk tipe input (termokopel/mV), format data (unit rekayasa, penskalaan PID, penghitungan rasio), frekuensi filter (10 Hz/50 Hz/60 Hz/250 Hz), unit suhu (° C/° F), tidak ada sakelar DIP yang dikonfigurasi,.

Allen Bradley 1746-NT4 adalah yang dikalibrasi pabrik dan mendukung fungsi kalibrasi otomatis untuk mengkompensasi offset dan gain drift yang disebabkan oleh perubahan suhu dalam konverter A/D. Kalibrasi otomatis dipicu ketika saluran diaktifkan, jenis input atau frekuensi filter diubah, atau dapat dipicu secara manual melalui perangkat lunak (dengan menonaktifkan dan kemudian mengaktifkan kembali saluran).

Prinsip Kerja Produk

Allen Bradley 1746-NT4 Thermocouple atau sinyal MV terhubung ke saluran melalui blok terminal, dan multiplexer secara berurutan mengganti sinyal dari empat saluran ke konverter A/D.

Sensor CJC secara terus-menerus mengukur suhu blok terminal untuk mengimbangi offset tegangan persimpangan dingin dari termokopel.

Konverter A/D mengubah sinyal analog menjadi nilai digital, yang kemudian disimpan dalam kata data tabel pemetaan input setelah penyaringan digital.

Allen Bradley 1746-NT4 berkomunikasi dengan prosesor SLC melalui backplane sasis, menerima informasi konfigurasi (kata-kata konfigurasi tabel pemetaan output) dan mengembalikan data dan status pengukuran (kata-kata data dan kata-kata status tabel pemetaan input).

Kata konfigurasi menentukan parameter seperti jenis input, format data, dan frekuensi penyaringan saluran, kata -kata status mencerminkan validitas konfigurasi saluran dan status kesalahan (seperti sirkuit terbuka, di luar jangkauan).

Allen Bradley 1746-NT4 dapat memindai semua saluran yang diaktifkan dan memperbarui data pada waktu yang ditentukan, dihitung sebagai "jumlah waktu pengambilan sampel untuk semua saluran yang diaktifkan + waktu pembaruan CJC (14 ms)." Waktu yang diperlukan untuk sinyal input untuk transisi dari perubahan ke mencapai 100% dari nilai akhir tergantung pada frekuensi filter (seperti filter 10 Hz sesuai dengan 300 ms).

Parameter produk

Detail berikut adalah untuk modul input Thermocouple/MV Allen Bradley 1746-NT4.

Barang	Detail
Kisaran suhu termokopel	J: -210 ° C ~ 760 ° C (-346 ° F ~ 1400 ° F) K: -270 ° C ~ 1370 ° C (-454 ° F ~ 2498 ° F) T: -270 ° C ~ 400 ° C (-454 ° F ~ 752 ° F) E: -270 ° C ~ 1000 ° C (-454 ° F ~ 1832 ° F) R/S: 0 ° C ~ 1768 ° C (32 ° F ~ 3214 ° F) B: 300 ° C ~ 1820 ° C (572 ° F ~ 3308 ° F) N: 0 ° C ~ 1300 ° C (32 ° F ~ 2372 ° F)
rentang sinyal MV	± 50 mV (-50 mV ~ +50 mV dc) ± 100 mV (-100 mV ~ +100 mV dc)
Ketepatan	Akurasi Pengukuran Suhu CJC: ± 1,5 ° C (0 ° C ~ 85 ° C) Akurasi pengukuran termokopel bervariasi berdasarkan jenis dan kisaran suhu (lihat Lampiran A)
Resolusi	Tergantung pada tipe termokopel dan frekuensi filter. Sebagai contoh, tipe J termokopel dengan filter 10 Hz memiliki resolusi 0,0148 ° C/langkah (° C) dan 0,0266 ° F/langkah (° F)
Filter Frekuensi dan Respons	10 Hz (frekuensi cut-off 2.62 Hz, respons langkah 300 ms) 50 Hz (13,1 Hz, 60 ms) 60 Hz (15,72 Hz, 50 ms) 250 Hz (65,5 Hz, 12 ms)
