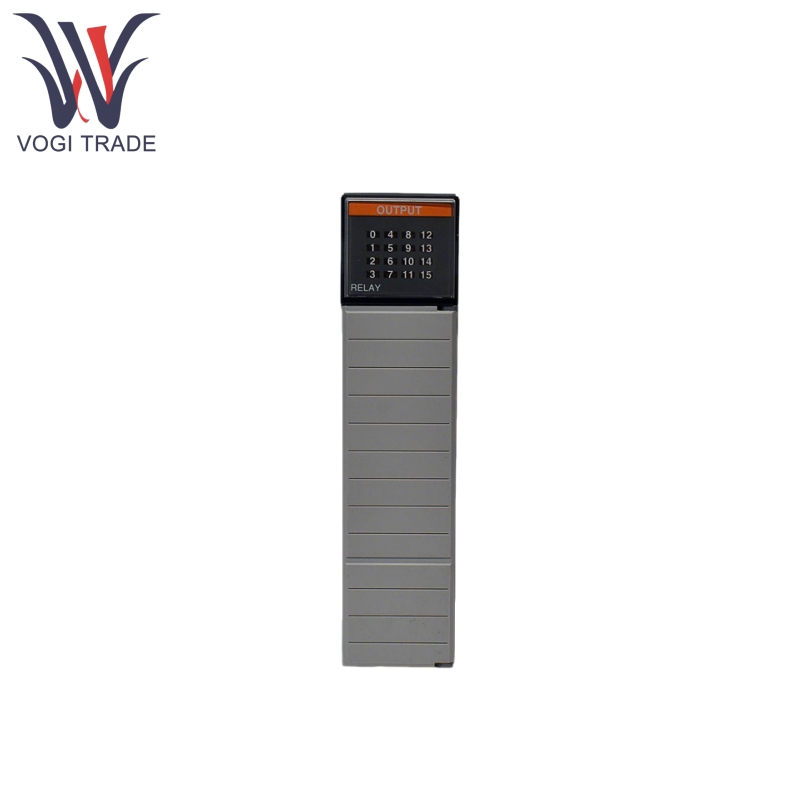

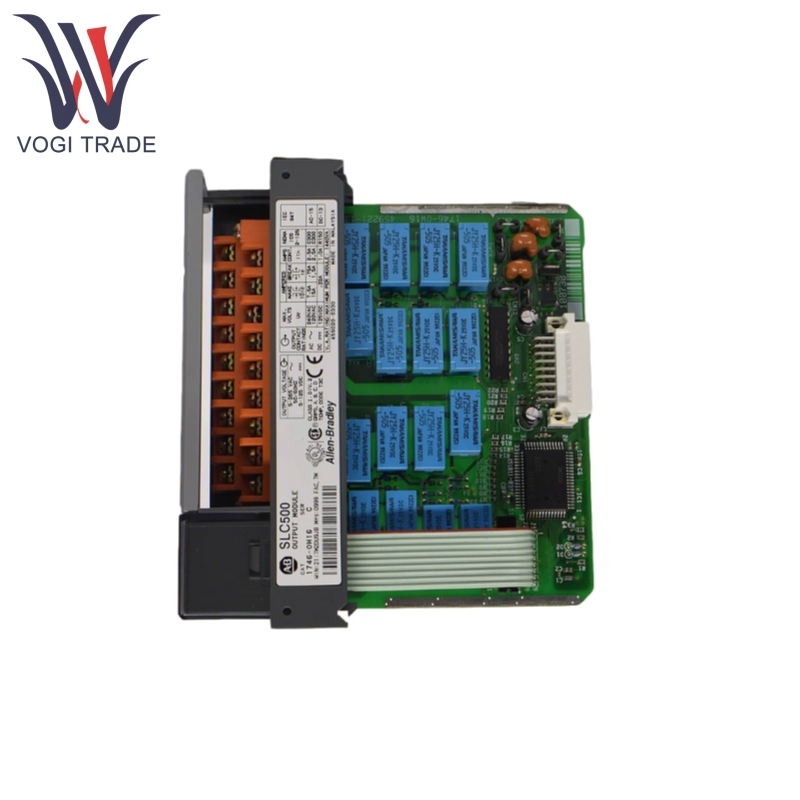

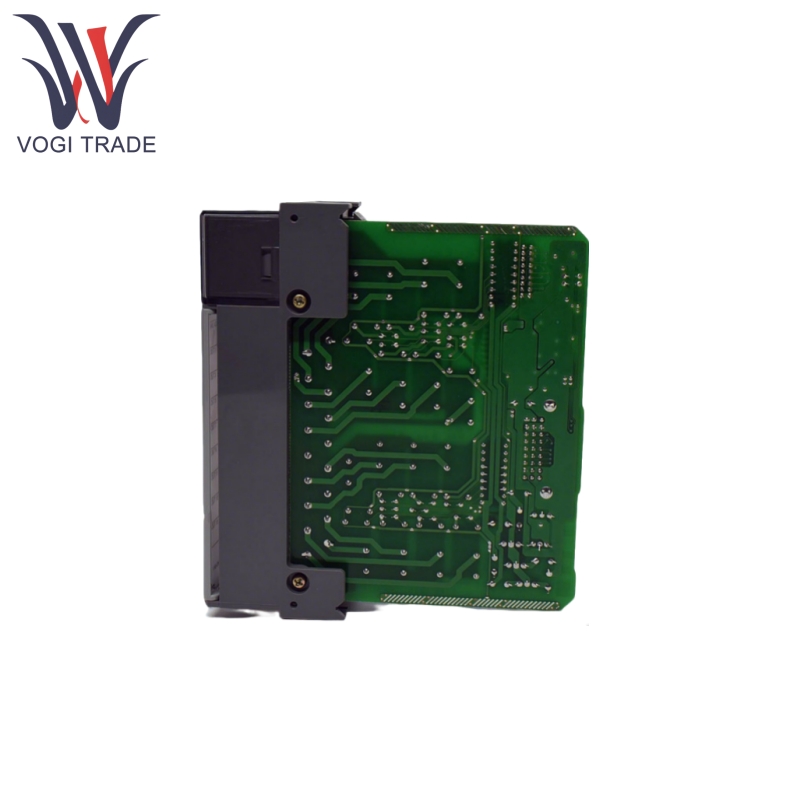

Merek: Allen BradleyDeskripsi: Relay Modul Output KontakKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenAllen Bradley 1746-OW16 terutama digunakan dalam sistem otomasi industri untuk beralih beban AC/DC, mengendalikan perangkat eksternal melalui pembukaan dan penutupan kontak relai mekanis. Ini kompatibel dengan sistem sasis SLC 500 dan mendukung penggunaan di lingkungan berbahaya.
| Pembuatan |
Allen Bradley |
| Nomor Model |
1746-ow16 |
| Nomor pemesanan |
1746-ow16 |
| Katalog |
SLC 500 |
| Negara asal |
Swiss |
| Kode HS |
8538900000 |
| Dimensi |
12*12*10cm |
| Berat |
0.2kg |
Fitur Produk
Allen Bradley 1746-OW16 menggunakan kontak relai mekanis, mendukung switching beban campuran AC/DC, dan memiliki kemampuan isolasi listrik yang tinggi (1500V opto-isolasi).
Allen Bradley 1746-OW16 memiliki 16 poin output, dengan setiap 8 poin berbagi terminal umum (poin per umum = 8), sehingga cocok untuk mengendalikan banyak beban terdistribusi.
Allen Bradley 1746-OW16 menggunakan blok terminal yang dapat dilepas dengan kode warna untuk memudahkan kabel dan pemeliharaan, membutuhkan pelepasan sekrup pemasangan atas dan bawah untuk dibongkar.
Allen Bradley 1746-OW16 cocok untuk lingkungan industri di mana gas ledakan mungkin ada. Bahan penyegelan epoksi dapat dipengaruhi oleh bahan kimia tertentu, sehingga inspeksi reguler diperlukan untuk memeriksa degradasi kinerja, dan modul harus diganti jika perlu.
Prinsip Kerja Produk
Allen Bradley 1746-OW16 mengontrol beban eksternal melalui switching mekanis kontak relai. Ketika modul menerima sinyal kontrol dari prosesor, kumparan relay internal diberi energi, kontak ditutup, dan sirkuit beban eksternal terhubung; Ketika sinyal menghilang, koil tidak energi, kontak terbuka, dan beban terputus.
Kontak relai cocok untuk beralih beban induktif atau resistif dan tidak memerlukan penindasan lonjakan tambahan. Namun, disarankan untuk memasang penekan pada beban induktif eksternal untuk memperpanjang masa pakai.
Blok terminal mendukung ukuran kawat maksimum 2mm² (14 AWG), dengan maksimum 2 kabel per terminal. Torsi pengetatan adalah 0,9 nm (8 lb-in.).
Parameter produk
Detail berikut adalah untuk modul output kontak relai Allen Bradley 1746-OW16.
Tipe Output: Relai Kontak Output (AC/DC Kompatibel)
Poin Output: 16 poin
Rentang tegangan operasi: AC: 5 ~ 265V AC, DC: 5 ~ 125V DC
Penundaan sinyal: 10,0 ms untuk hidup dan mati di bawah beban resistif maksimum
Arus kebocoran off-state: 0 MA (tidak ada kebocoran)
Arus beban minimum: 10 mA (pada 5V DC)
Peringkat kontak relay (arus kontinu):
AC: 2.5a pada 120V, 1.0a pada 240V
DC: 1.0a di 125V, 2.0a pada 24V
Arus kontinu maksimum: 16.0A AC (8.0A per umum)
Backplane Current Consumsi: 5V DC: 0.170a, 24V DC: 0.180a
Suhu operasi: 0 ~ 60 ° C (32 ~ 140 ° F)
Suhu tidak beroperasi: -40 ~ 85 ° C (-40 ~ 185 ° F)
Kelembaban Operasi: 5% ~ 95% (non-kondensasi)
Operasi getaran: Perpindahan 0,015 inci (puncak) pada 5 ~ 57Hz, akselerasi 2.5g pada 57 ~ 2000Hz
Operasi kejut: 10g (unik untuk menyampaikan modul, lebih rendah dari 30g untuk modul non-relay lainnya)
Kemampuan Isolasi: 1500V (isolasi elektro-optik antara terminal I/O dan logika kontrol)
Konsumsi Daya Per Poin: 0,033W
Konsumsi Daya Minimum: 5.170W (ketika tidak ada daya eksternal)
Total Power Consumsi: 5.70W (Saat semua titik berenergi)
