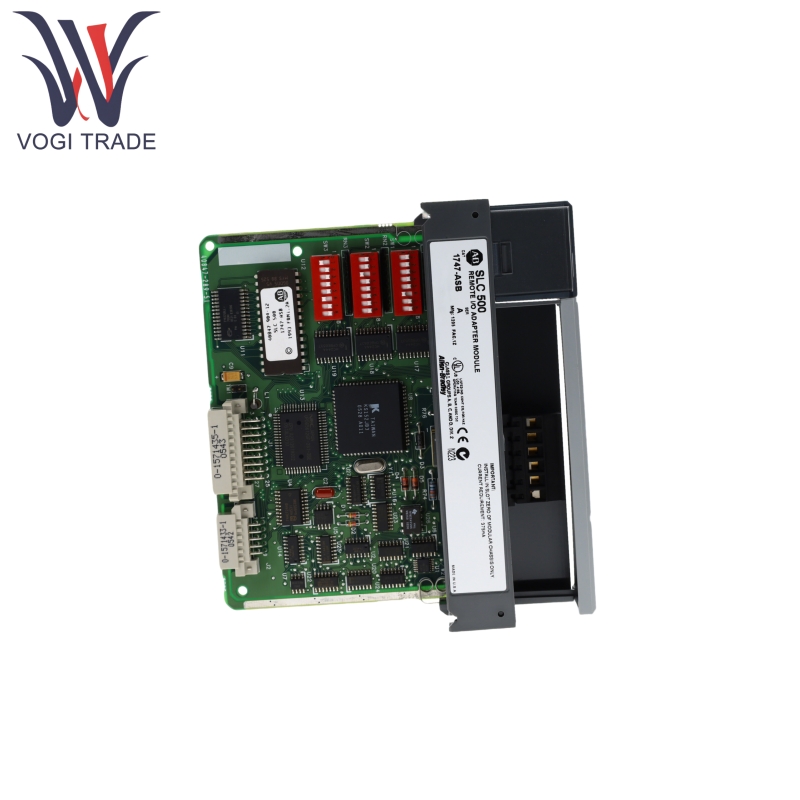

Allen Bradley 1747-Asb

Merek: Allen Bradley
Deskripsi: Modul Adaptor I/O Jarak Jauh
Kondisi: Merek baru
Sertifikat: Surat Garansi Laporan Tes COO
Garansi: 1 tahun
Inventarisasi Qty: 4
Istilah pembayaran: T/T.
Port Pengiriman: Shenzhen
Allen Bradley 1747-Asb dapat secara langsung memetakan gambar modul I/O dalam sasis jarak jauh dan sasis ekspansi ke gambar prosesor SLC atau PLC, memungkinkan transfer data otomatis tanpa perlu pemrograman pengguna.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Allen Bradley
Nomor Model	1747-Asb
Nomor pemesanan	1747-Asb
Katalog	SLC 500
Negara asal	Swiss
Kode HS	8504409999
Dimensi	12128cm
Berat	0.8kg

Fitur Produk

Allen Bradley 1747-Asb memiliki 3 set sakelar DIP (SW1, SW2, SW3) untuk mengatur parameter seperti nomor rak logika, tingkat komunikasi, dan ukuran gambar.

Allen Bradley 1747-Asb memiliki konektor kunci 6-pin untuk koneksi tautan RIO dan prosesor restart sakelar kunci sakelar, slot retensi kabel, dan klip penguncian mandiri.

Output data ditransmisikan dari pemindai sasis lokal (SLC/PLC) melalui tautan RIO ke 1747-ASB, kemudian dikirim ke modul output melalui backplane sasis. Data input dikumpulkan oleh 1747-ASB dari modul input melalui backplane, kemudian dikembalikan ke pemindai melalui tautan RIO.

Allen Bradley 1747-ASB mendukung tiga mode pengalamatan modul I/O, 2-slot (2 slot bentuk 1 grup logis), 1-slot (1 bentuk slot 1 grup logis), dan 1/2-slot (1 bentuk slot 2 grup logis).

Green Comm LED (tetap menyala selama operasi normal), LED kesalahan merah (menyala saat kesalahan terjadi).

Allen Bradley 1747-ASB mendukung topologi rantai daisy untuk menghubungkan perangkat RIO, dengan maksimum 32 adaptor (jika semua perangkat memiliki kemampuan node ekspansi) atau 16 (tanpa kemampuan node ekspansi).

Allen Bradley 1747-Asb dapat dikonfigurasi dengan fitur-fitur seperti “Hold Last State (HLS)” (modul output diskrit mempertahankan keadaan terakhir mereka selama gangguan komunikasi) dan “Prosesor Restart Lock (PRL)” (Diperlukan Penguncian Manual setelah resum komunikasi).

Green Comm LED (tetap menyala selama operasi normal), LED kesalahan merah (menyala saat kesalahan terjadi).

Prinsip Kerja Produk

Pemindai pengontrol utama (sasis lokal) mengirimkan data output ke 1747-ASB melalui tautan RIO. Modul secara otomatis mentransmisikan data ke modul output sasis jarak jauh dan sasis ekspansi melalui backplane sasis.

Sinyal dari modul input jarak jauh dikumpulkan oleh 1747-ASB melalui backplane sasis dan kemudian dikembalikan ke pemindai pengontrol utama melalui tautan RIO.

Alamat logika, tingkat komunikasi, dan parameter lainnya diatur melalui sakelar DIP untuk memastikan kompatibilitas dengan metode pengalamatan pengontrol utama (SLC menggunakan desimal, PLC menggunakan oktal), memungkinkan ekspansi I/O plug-and-play tanpa pemrograman tambahan.

Parameter produk

Detail berikut adalah untuk modul adaptor I/O jarak jauh Allen Bradley 1747-ASB.

Kategori	Parameter terperinci
Parameter listrik	Backplane Current Consumsi: 375 Ma @ 5V DC
Parameter lingkungan	Suhu Operasi: 0 ° C ~ 60 ° C (32 ° F ~ 140 ° F) Suhu penyimpanan: -40 ° C ~ 85 ° C (-40 ° F ~ 185 ° F) Kelembaban: 5% ~ 95% non-kondensasi
Sifat anti-interferensi dan mekanik	Resistensi getaran: 0,015 inci puncak-ke-puncak pada 5-57 Hz; Akselerasi 2.5gs pada 57-2000 Hz Shock (beroperasi): 30gs Imunitas Kebisingan: Mematuhi ICS Standar NEMA 2-230
Parameter komunikasi	Tingkat baud yang didukung: 57.6k, 115.2k, 230.4k bps (dikonfigurasi melalui sakelar DIP, harus konsisten untuk semua perangkat) Jarak Kabel Maksimum (Belden 9463) - 57.6k bps: 3048 meter (10.000 kaki) - 115.2k bps: 1524 meter (5.000 kaki) - 230.4k bps: 762 meter (2.500 kaki) Terakhir Resistor: 82Ω atau 150Ω (1/2 watt, tergantung pada laju baud dan kemampuan simpul yang diperluas)
