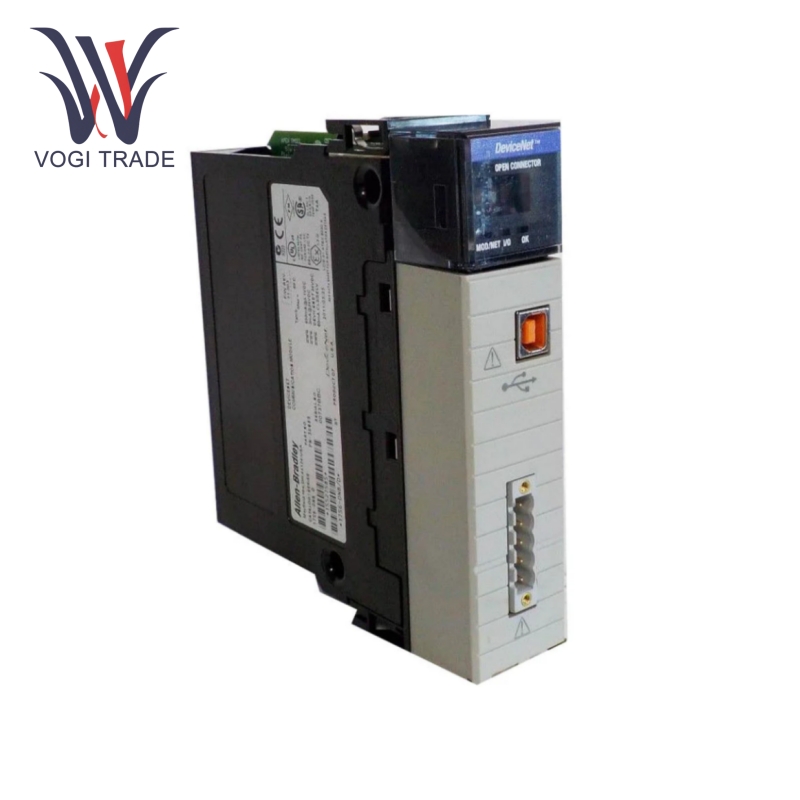

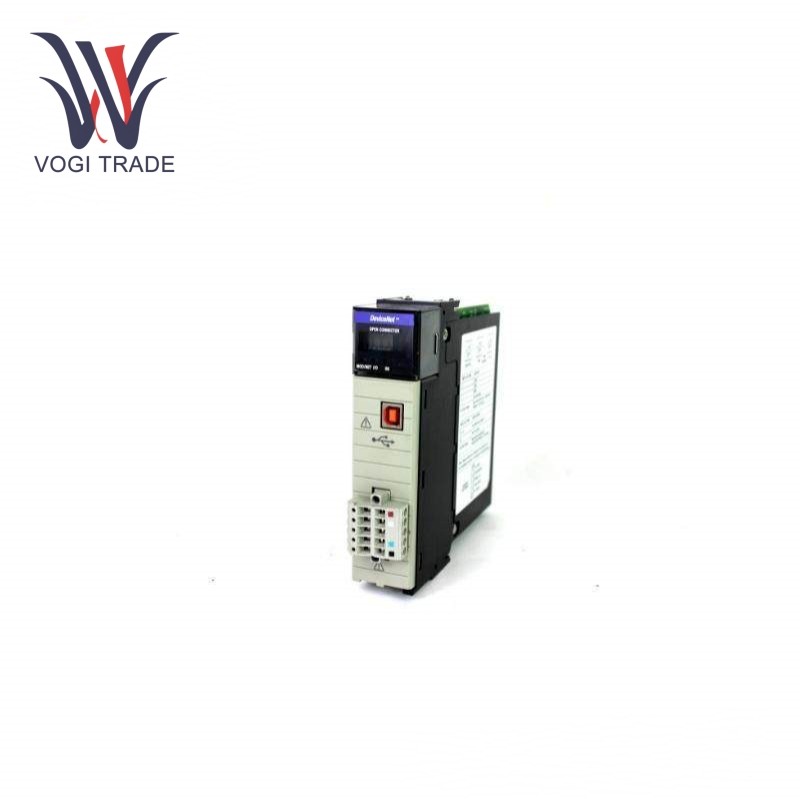

Allen Bradley 1756-DNB

Parameter Teknis

I/O digital: 128.000.

I/O analog: 4.000.

Arus Bidang Belakang: 580 miliampere @ 5,0 volt DC, 3 miliampere @ 24 volt DC.

PerangkatNet Saat Ini: Maksimum 90 miliampere @ 11 - 25 volt DC, umumnya 30 miliampere @ 11 - 25 volt DC.

Pembuangan Daya: Maksimum 5,3 watt.

Disipasi Termal: 19,8 BTU per jam.

Tegangan Isolasi: 30 volt kontinu.

Tarif Komunikasi: 125 kbps (maks 500 m), 250 kbps (maks 250 m), 500 kbps (maks 100 m).

Jumlah Node Maksimum: 64.Pengoperasian

Suhu: 0 hingga 60 derajat Celcius (32 hingga 140 derajat Fahrenheit).

Suhu Penyimpanan: -40 hingga 85 derajat Celcius (-40 hingga 185 derajat Fahrenheit).

Kelembaban Relatif: 5 hingga 95% tanpa kondensasi.

Terkejut: 30 g operasional, 50 g non operasional.

Getaran: 5 g dari 10 - 150 Hz.

Waktu Pemindaian Program: 0,08 milidetik.

Fitur Fungsi

Pengumpulan dan transfer data: Allen Bradley 1756-DNB bertindak sebagai jembatan komunikasi antara DeviceNet dan sistem ControlLogix. Mengumpulkan data dari modul DeviceNet dan mengirimkannya ke pengontrol.

Mode komunikasi yang fleksibel: Ia menggunakan strobo, polling, perubahan status, dan pesan siklik untuk mengambil data secara efisien dan memasok data ke setiap perangkat. Allen Bradley 1756-DNB mengirimkan data yang dikumpulkan ke pengontrol sebagai data masukan dan dari pengontrol ke perangkat individual sebagai keluaran. Kemampuan diagnostik dan pemantauan：Allen Bradley 1756-DNB memiliki keluaran diagnostik yang mudah diakses, masukan tabel diagnostik, dan keluaran yang memungkinkan pengguna mengetahui status operasional perangkat yang terhubung ke jaringan DeviceNet. Diagnosis masalah atau status kegagalan dalam sistem dengan cepat dan tindak lanjuti dengan tindakan perbaikan.

Konfigurasi dan pemrograman：Allen Bradley 1756-DNB dapat mengunduh data konfigurasi ke perangkat DeviceNet, memungkinkan pengguna menyesuaikan cara perangkat yang terhubung akan beroperasi dan pengaturan mana yang akan mengaturnya. Modul ini terintegrasi dengan pengontrol Logix 5550 dan komponen Allen Bradley ControlLogix lainnya. Ia bekerja dengan RSNetWorks untuk konfigurasi yang lebih mudah dan digunakan di lokasi dalam infrastruktur otomat industri yang ada. Allen Bradley 1756-DNB mendukung komunikasi dengan beragam perangkat DeviceNet untuk berinteraksi antara berbagai sensor, aktuator, dan peralatan industri, dan karenanya sebagian besar digunakan pada berbagai aplikasi industri yang luas.

Diagnostik dan Pemecahan Masalah Tingkat Lanjut: Informasi diagnostik terperinci yang disediakan olehnya membantu lokalisasi cepat masalah di jaringan DeviceNet atau perangkat yang terhubung. Hal ini sangat mengurangi waktu henti dan biaya pemeliharaan serta menghasilkan pemecahan masalah dan perbaikan yang efisien.

Aplikasi

Mobil:Ia dapat memantau dan mengendalikan lengan robot, ban berjalan, peralatan las, dan mesin lainnya di jalur perakitan manufaktur mobil. Hal ini memastikan bahwa perangkat tersebut beroperasi secara akurat dan sinkron, sehingga meningkatkan efisiensi produksi dan kualitas produk.

Makanan dan Minuman: Di pabrik pengolahan makanan, Allen Bradley 1756-DNB dapat diterapkan untuk mengontrol mixer, pengisi, mesin pengemas, dan konveyor. Modul ini membantu menjaga pengoperasian yang akurat dan higienis, memenuhi standar kualitas dan keamanan segar industri makanan dan minuman.

Farmasi: Dalam manufaktur farmasi, mereka mungkin memantau dan mengendalikan proses penting yang terlibat dalam formulasi obat, pengemasan, dan pengujian kualitas. Jaminan kinerja stabil Allen Bradley 1756-DNB menjamin integritas dan kualitas produk farmasi.

Energi: Di pembangkit listrik, modul dapat berfungsi sebagai sistem pemantauan dan kontrol untuk turbin, generator, dan pompa. Informasi tersebut menghasilkan data kinerja dan status aset secara real-time, sehingga meningkatkan efisiensi operasional dan pemeliharaan preventif.

Penanganan Material dan Logistik: Di gudang dan pusat distribusi, Allen Bradley 1756-DNB dapat diterapkan untuk mengontrol sistem konveyor, sistem penyimpanan dan pengambilan otomatis (AS/RS), dan peralatan penanganan material lainnya. Hal ini berdampak positif pada pergerakan barang dan menghasilkan efisiensi logistik yang lebih besar secara keseluruhan. Kimia: Dapat digunakan untuk memantau dan mengendalikan reaktor kimia, pompa, katup, dan peralatan proses lainnya di pabrik kimia. Pengumpulan data yang akurat dan kemampuan kontrol modul menyediakan operasi pemrosesan bahan kimia yang aman dan efisien.
