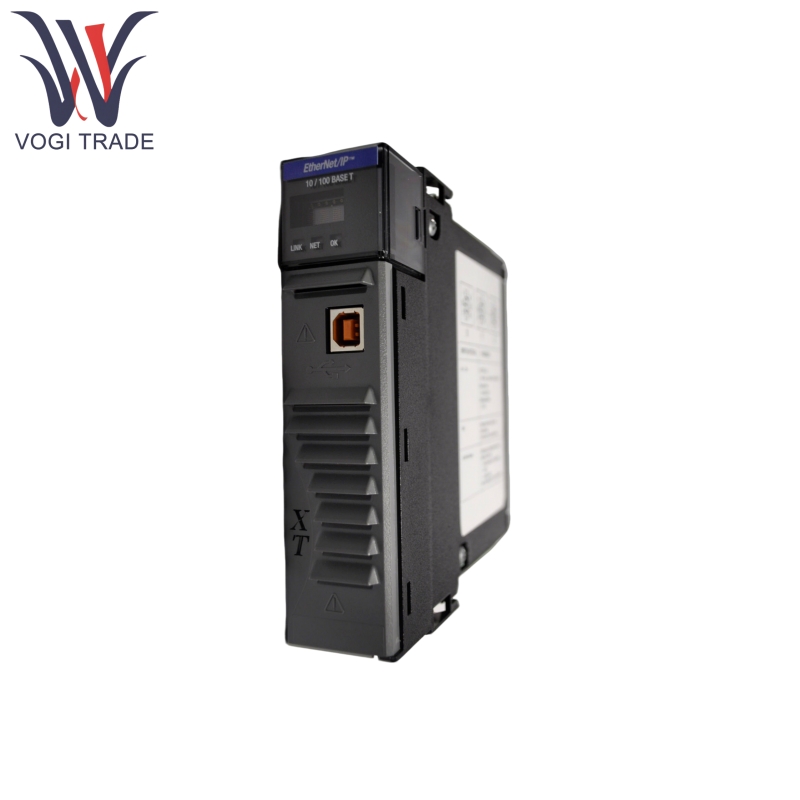

Merek: Allen BradleyDeskripsi: Modul Lingkungan DiperpanjangKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenAllen Bradley 1756-EN2TXT adalah untuk menambahkan akses jaringan Ethernet/IP ke sistem Controllogix yang memungkinkan pengontrol untuk menghubungkan perangkat I/O lokal atau jarak jauh, pengontrol atau komputer lain di tingkat yang lebih tinggi. Ini juga menyadari transfer pesan I/O waktu nyata dan komunikasi pesan umum sesuai dengan protokol Ethernet/IP terbuka (juga kompatibel dengan protokol CIP).
| Pembuatan |
Allen Bradley |
| Nomor Model |
1756 |
| Nomor pemesanan |
1756-en2txt |
| Katalog |
Controgixix |
| Negara asal |
Swiss |
| Kode HS |
8538900000 |
| Dimensi |
14*14*6cm |
| Berat |
0.4kg |
Fitur Produk
Allen Bradley 1756-en2txt adalah -25 ° C hingga +70 ° C (-13 ° F hingga +158 ° F) dan jauh lebih tinggi dari modul umum dan berlaku untuk lingkungan industri suhu rendah atau suhu tinggi.
Allen Bradley 1756-en2txt sebagai antarmuka jaringan Ethernet/IP, memungkinkan komunikasi antara sistem Controllogix dan perangkat Ethernet/IP lainnya, mendukung transmisi data I/O waktu nyata dan pertukaran pesan.
Allen Bradley 1756-EN2TXT mendukung kontrol akses keamanan kelas industri, memungkinkan akses yang aman ke sistem kontrol dari dalam jaringan pabrik.
Allen Bradley 1756-EN2TXT telah memperoleh beberapa sertifikasi lingkungan (seperti ANSI/ISA-S71.04-1985 Kelas G1/G2/G3), dan resisten terhadap kabut garam, korosi, kelembaban, dan pertumbuhan jamur. Ini juga tahan terhadap gangguan elektromagnetik (EMI) dan getaran/guncangan, membuatnya cocok untuk lingkungan industri yang kompleks.
Prinsip Kerja Produk
Allen Bradley 1756-en2txt digunakan terutama dengan pengontrol yang dipasang di rak Controllogix (seperti 1756-L8X/L7X) dan yang berfungsi dengan mendapatkan perintah pengontrol melalui bus backplane dan mentransfernya ke perangkat eksternal yang memiliki akses ke antarmuka Ethernet/IP.
Allen Bradley 1756-en2txt didasarkan pada protokol CIP dan mendukung dua mode komunikasi:
Pesan implisit: Transmisi data I/O waktu-nyata (seperti sinyal sensor dan aktuator).
Pesan Eksplisit: Konfigurasi non-real-time, diagnostik, atau perintah kontrol (mis., Modifikasi parameter, kueri status).
Allen Bradley 1756-EN2TXT fitur peningkatan daya tahan terhadap rentang suhu yang luas dan lingkungan korosif melalui elemen desain khusus (mis., Lapisan konformal opsional), memastikan operasi yang stabil dalam kondisi yang keras.
Parameter produk
Detail berikut adalah untuk modul lingkungan Allen Bradley 1756-en2txt.
| Barang |
Spesifikasi |
| Suhu operasi |
-25 ° C ≤ TA ≤ +70 ° C (-13 ° F hingga +158 ° F) |
| Suhu penyimpanan |
-40 ° C hingga +85 ° C (-40 ° F hingga +185 ° F) |
| Kelembaban relatif |
5% ~ 95% (non-kondensasi, IEC 60068-2-30) |
| Resistensi getaran |
2 g @ 10 ~ 500 Hz (IEC 60068-2-6) |
| Resistensi kejut |
30 g (Negara operasi), 50 g (Negara tidak beroperasi) |
| Kompatibilitas Elektromagnetik (EMC) |
Gelombang sinus 10V/m 1kHz (80% AM, 80 ~ 2000 MHz), ± 3 kV EFT/B (port Ethernet) |
| Konsumsi saat ini |
1 A (lihat Seri Seri XT Modul) |
| Konsumsi daya |
5.1 W (17.4 BTU/jam, lihat seri yang sama) |
| Kelas isolasi |
30V (kontinu), tipe isolasi dasar |
| Tes isolasi |
Tes AC 980V selama 60 detik (Ethernet ke Backplane, USB ke Ethernet) |
| Protokol jaringan |
Ethernet/IP (berdasarkan protokol CIP) |
| Antarmuka fisik |
2 Ethernet RJ45 (Kategori 5) |
| Tingkat komunikasi |
Mendukung 10/100 Mbps (Auto-Adaptive) |
| Kapasitas koneksi |
Mendukung Koneksi Komunikasi Logix (lihat Modul Seri XT yang sama, sekitar 256) |
