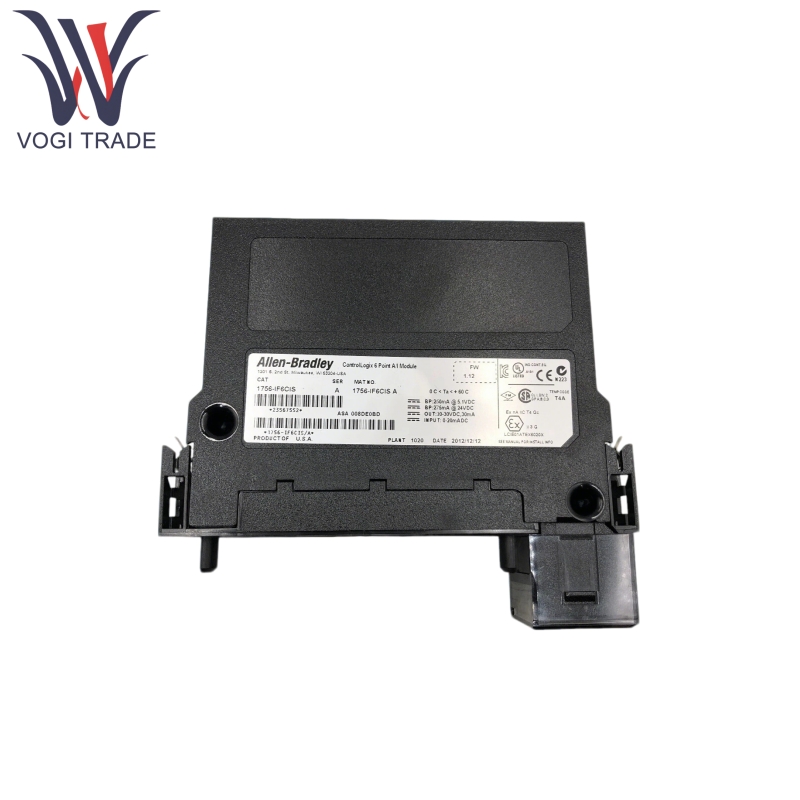

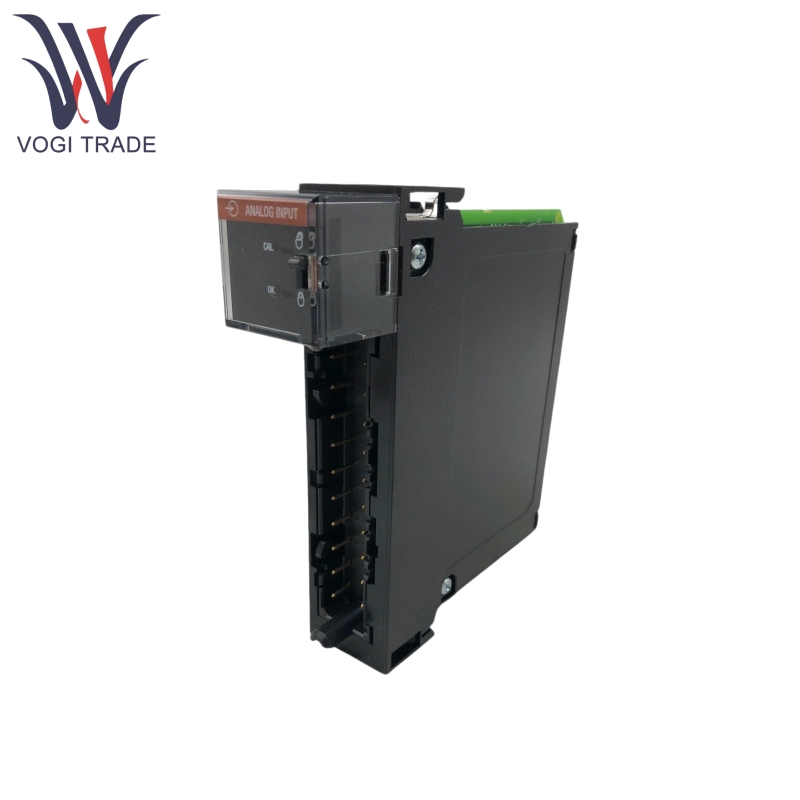

Allen Bradley 1756-IF6CIS

Merek: Allen Bradley
Deskripsi: Modul I/O Analog Terisolasi
Kondisi: Merek baru
Sertifikat: Surat Garansi Laporan Tes COO
Garansi: 1 tahun
Inventarisasi Qty: 4
Istilah pembayaran: T/T.
Port Pengiriman: Shenzhen
Allen Bradley 1756-IF6CIS terutama digunakan dalam sistem otomasi industri untuk mengumpulkan sinyal arus lapangan dan mengubahnya menjadi sinyal digital untuk pemrosesan pengontrol. Ini mendukung isolasi tingkat saluran dan fitur kemampuan anti-interferensi yang kuat dan integrasi tinggi, membuatnya cocok untuk lingkungan industri yang membutuhkan pengumpulan sinyal presisi tinggi.

mengirimkan permintaan

Deskripsi Produk

Pembuatan	Allen Bradley
Nomor Model	1756-if6cis
Nomor pemesanan	1756-if6cis
Katalog	Controgixix
Negara asal	Swiss
Kode HS	8473309000
Dimensi	141410cm
Berat	0,6kg

Fitur Produk

Allen Bradley 1756-IF6CIS fitur isolasi listrik antara saluran untuk mengurangi gangguan dan meningkatkan stabilitas sistem. Catu daya terisolasi terintegrasi menyediakan setiap saluran dengan output terbatas 28mA saat ini, memungkinkan catu daya searah ke pemancar dua kawat tanpa perlu sumber daya eksternal.

Allen Bradley 1756-IF6CIS hanya mendukung input saat ini, dengan kisaran 0-20mA (deteksi over-range batas atas: 21.09376mA). Dengan resolusi 16-bit, akurasi deteksi minimum adalah 0,34μA per hitungan, memungkinkan penangkapan perubahan sinyal menit.

Allen Bradley 1756-IF6CIS dapat melakukan deteksi sirkuit terbuka, ketika garis sinyal terputus atau blok terminal dihapus, data saluran yang sesuai ditampilkan sebagai nilai di bawah/over-range (mode titik mengambang) atau jumlah spesifik (mode integer), dan memicu bit kesalahan. Deteksi over/di bawah rentang ditunjukkan melalui bit status ketika sinyal input melebihi kisaran 0-20mA.

Allen Bradley 1756-IF6CIS mendukung hot-swap (RIUP), dapat dimasukkan atau dihapus saat sistem didukung tanpa mempengaruhi pengoperasian perangkat lain.

Allen Bradley 1756-IF6CIS mendukung bilangan floating-point 32-bit IEEE (fungsionalitas penuh, seperti penyaringan dan alarm) dan bilangan bulat 16-bit (fungsi dasar, dengan penggunaan memori minimal).

Allen Bradley 1756-IF6CIS mendukung mode multi-pemilik, memungkinkan data input dibaca secara bersamaan oleh beberapa pengontrol, meningkatkan redundansi sistem. Dan juga mendukung kalibrasi tingkat-tingkat atau tingkat modul, dilakukan melalui perangkat lunak (seperti Studio 5000 Logix Designer) bersamaan dengan sumber saat ini presisi tinggi, untuk mengimbangi kesalahan perangkat keras dan meningkatkan akurasi pengukuran.

Prinsip Kerja Produk

Allen Bradley 1756-IF6CIS dapat menghubungkan sinyal arus di tempat ke modul melalui terminal, yang kemudian diisolasi oleh sirkuit isolasi sebelum memasukkan konverter A/D untuk dikonversi menjadi sinyal digital.

Ini fitur penyaringan bawaan (filter takik, 60Hz default untuk menekan gangguan frekuensi daya) dan kompensasi kalibrasi. Data yang diproses ditransmisikan ke pengontrol dalam bentuk digital melalui backplane.

Ini mengadopsi model produser/konsumen, dengan modul data multicasting yang aktif (tidak diperlukan polling pengontrol), dan data mencakup cap waktu (cap waktu atau cap CST).

Parameter produk

Detail berikut adalah untuk modul I/O analog terisolasi Allen Bradley 1756-IF6CIS.

Kategori	Detail Parameter
Rentang input	0-20mA (kisaran normal) Overrange Detection Batas atas 21.09376mA
Resolusi	16-bit, 0,34μA / Count
Laju pengambilan sampel	Terkait dengan Filter Notch (pada default 60Hz): - Mode Integer: RTS minimum 19ms - Mode Titik Mengambang: RTS minimum 25ms
Tegangan isolasi	Isolasi antara saluran dan antara saluran dan backplane (lihat dokumen spesifikasi 1756-TD002 untuk nilai-nilai tertentu)
Ketepatan	Akurasi pasca kalibrasi: 0,01-0,05% dari kisaran (pada 25 ℃) Tergantung suhu (gain drift 80ppm/℃)
Konsumsi daya	Backplane Power 7.9W (Perhatikan kapasitas daya sasis untuk menghindari kelebihan muatan)
Suhu operasi	0-60 ℃ (Operasi) -40-85 ℃ (penyimpanan)
Protokol komunikasi	Mendukung model produsen/konsumen, berkomunikasi melalui controllogix backplane
