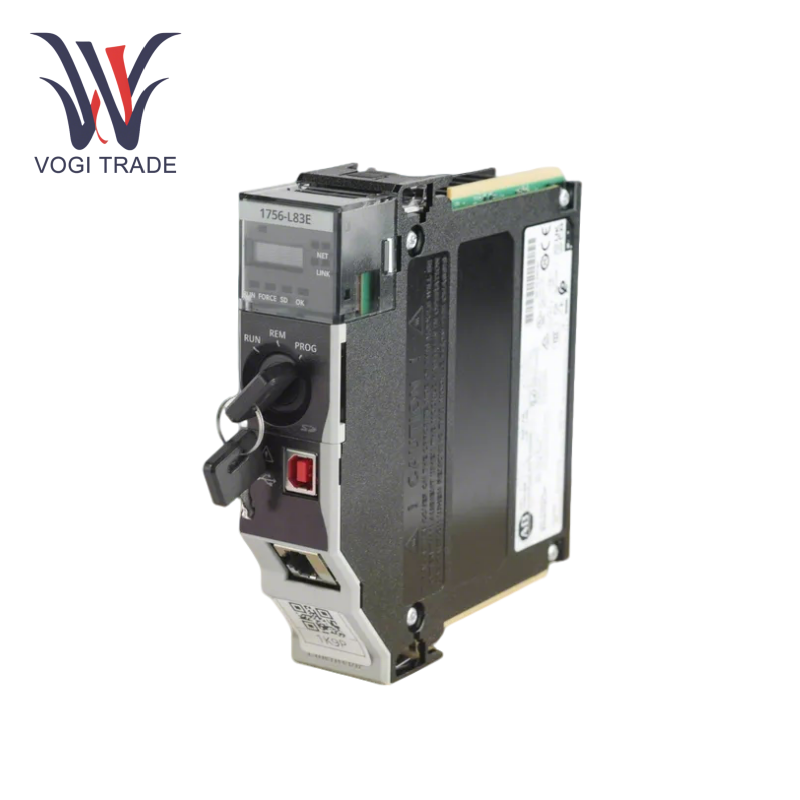

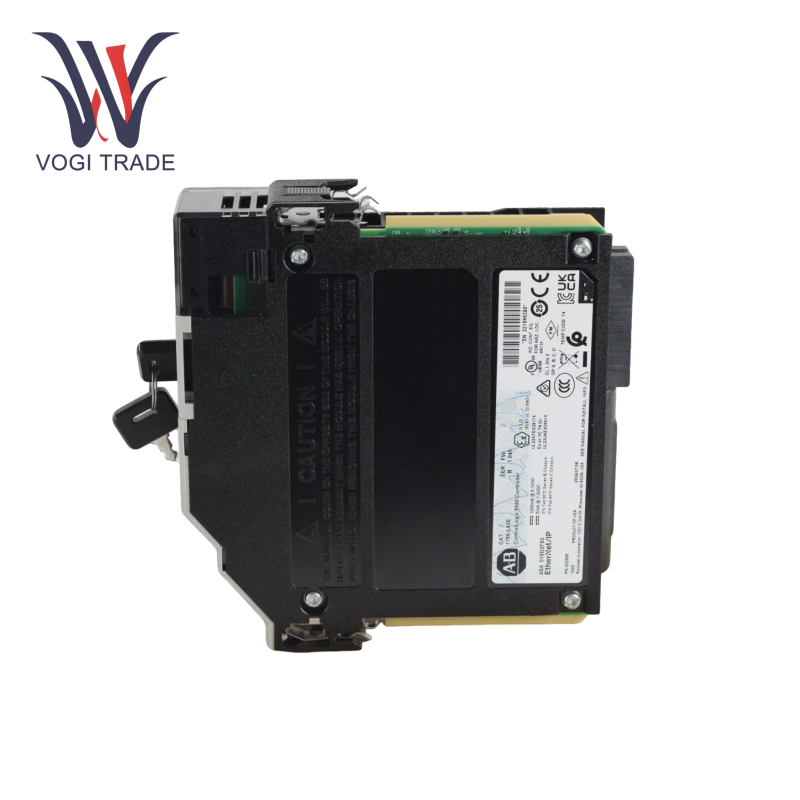

Allen Bradley 1756-L83E

Spesifikasi teknis

Tipe Pengontrol: Controllogix 5580 Programmable Automation Controller (PAC)

Memori: 10 MB Memori Pengguna Standar

Penyimpanan nonvolatile opsional (kartu SD 2 GB yang sudah dipasang sebelumnya)

Komunikasi: 1 × USB 2.0 Port (Tipe B) ， 1 × 10/100/1000 Mbps Ethernet Port (Ethernet/IP)

Mendukung hingga 250 perangkat Ethernet/IP.

Kapasitas I/O: 128.000 poin I/O digital, 4000 poin I/O analog

Pemrosesan: 32 tugas (termasuk tugas acara dengan pemicu tak terbatas), 1000 program per tugas.

Persyaratan Daya:

5.1V DC: 1.20 a

1.2V DC: 5.0 Ma

Disipasi daya: 6.2 w

Kisaran suhu: 0 ° C hingga 60 ° C (32 ° F hingga 140 ° F)

Sertifikasi: CE, UL, ATEX, China CCC

Tampilan: 4-karakter alpha/numerik LED

Penggunaan dan prinsip

Lingkungan Pengembangan: Allen Bradley 1756-L83E Pemrograman melalui Rockwell Studio 5000, mendukung berbagai bahasa seperti diagram tangga dan teks terstruktur.

Konfigurasi Antarmuka Web: Fungsi server web perlu diaktifkan di properti controller (default dimatikan), cocok untuk pemantauan dan diagnosis jarak jauh.

Konfigurasi Jaringan: Komunikasi dengan HMI, sistem SCADA dan perangkat pihak ketiga direalisasikan melalui protokol Ethernet/IP, dan sinkronisasi waktu sinkronisasi CIP didukung.

Produk pendukung yang kompatibel

Modul komunikasi

1756-EN2T: Modul Ethernet yang berlebihan, mendukung arsitektur jaringan ketersediaan tinggi.

1756-Rio: Pemindai I/O jarak jauh untuk menghubungkan rak I/O tradisional 1771.

Modul pengaman

1756 Seri GuardLogix: Realisasi Kontrol Logika Keselamatan dan memenuhi persyaratan sertifikasi SIL 3.

Modul Ekstensi I/O.

Modul Digital/Analog (seperti 1756-IB16D, 1756-OB16D) mendukung kontrol terdistribusi.
