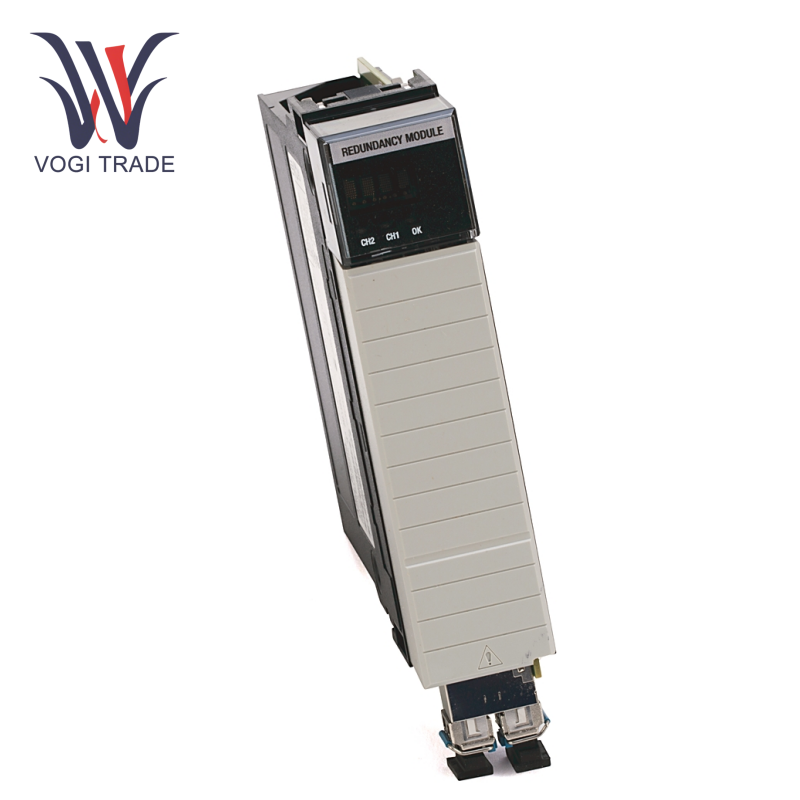

Merek: Allen BradleyDeskripsi: Modul Peningkatan RedundansiKondisi: BaruGaransi: 1 tahunInventarisasi Qty: 6Istilah pembayaran: T/T.Port Pengiriman: ShenzhenAllen Bradley 1756-RM2 adalah modul redundansi inti dari seri Controllogix Rockwell Automation. Fungsi utamanya adalah untuk mencapai switching non-gangguan melalui arsitektur siaga panas dual-controller, memastikan bahwa sistem dengan cepat beralih ke rak cadangan (waktu switching ≤ 50 ms) jika terjadi kegagalan untuk menghindari gangguan produksi.
| Pembuatan |
Allen Bradley |
| Nomor Model |
1756-RM2 |
| Negara asal |
Amerika Serikat |
| Kode HS |
8538900000 |
| Dimensi |
25*20*6cm |
| Dimensi pengemasan |
30*20*10cm |
| Berat |
1kg |
Tegangan Input: 5.1V DC (saat ini 1.16a) / 24V DC (saat ini 3.4MA)
Konsumsi Daya: 6W (maksimum)
Disipasi panas: 21 btu/jam
Tegangan Isolasi: 30V kontinu
Suhu kerja: 0 ~ 60 ℃
Kabel Pencocokan: 1756-RMC1 (1M), RMC3 (3M), RMC10 (10m)
Fitur dan prinsip fungsional
Arsitektur Redundan: Allen Bradley 1756-RM2 mendukung operasi sinkron pengontrol ganda, menghubungkan rak utama dan siaga melalui kabel serat optik seri 1756-RMC untuk memastikan sinkronisasi data real-time.
Mekanisme switching: Ketika pengontrol utama gagal, mesin siaga mengambil alih kontrol dalam ≤10 ms, dan waktu pemindaian ditunda sekitar 10 ms selama periode untuk memastikan operasi berkelanjutan.
Diagnosis non-interferensi: Allen Bradley 1756-RM2 mendukung diagnosis online, dan pemecahan masalah tidak mempengaruhi operasi sistem.
Isolasi Perangkat Keras: Modul yang berlebihan didukung secara independen untuk mencegah penyebaran kegagalan titik tunggal.
Alat Konfigurasi: Gunakan alat konfigurasi modul redundansi RSLinx Classic dan Redundancy (RMCT) untuk mengonfigurasi parameter redundansi, dan mendukung pengaturan mode sinkronisasi otomatis.
Kasing konfigurasi yang khas
Sistem redundan dua rak perlu mencakup:
2 Controllogix Chassis dari model yang sama (seperti 1756-A4)
2 1756-L7X Series Controllers (seperti 1756-L73)
2 1756-en2tr modul Ethernet (untuk komunikasi aktif dan siaga).
Allen Bradley 1756-RM2 mendukung protokol Dual Ethernet/IP dan ControlNet, mencapai sinkronisasi berkecepatan tinggi (hingga 1000 Mbps) melalui komunikasi serat optik, dan mengadopsi desain yang berlebihan tanpa kegagalan titik tunggal. Ini cocok untuk bidang seperti minyak bumi, industri kimia, dan energi yang membutuhkan stabilitas sistem yang sangat tinggi.
