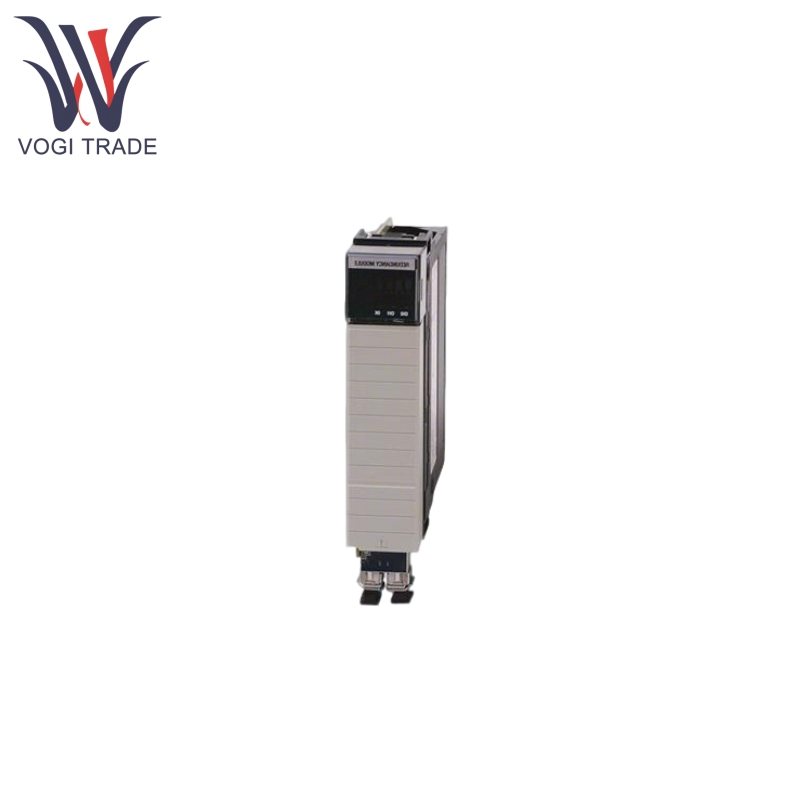

Allen Bradley 1756-RM2K

Fitur Produk

Allen Bradley 1756-RM2K menetapkan hubungan komunikasi serat optik antara dua sasis Controllogix untuk sinkronisasi negara dan pertukaran data antara pengontrol, modul I/O, dan modul komunikasi.

Allen Bradley 1756-RM2K mendukung koneksi fiber-optik dual-channel (CH1 dan CH2), yang memungkinkan redundansi media melalui kabel serat-optik redundan dan mengurangi risiko pemadaman sistem karena kegagalan kabel tunggal.

Allen Bradley 1756-RM2K memiliki lapisan konformal yang melewati ASTM B845-97 Metode H pengujian dipercepat (paparan 20 hari), sesuai dengan laju ANSI/ISA 71.04-2013, level G3, dan Lingkungan COPER 60721-3: 2019, level CX, dan dengan cors corstande, dan IEC 60721-3: 2019, level CX, dan dengan corstande corsters mikron/tahun).

Allen Bradley 1756-RM2K memiliki indikator status bawaan yang memvisualisasikan status operasi modul (mis., Komunikasi normal, salah, dll.).

Allen Bradley 1756-RM2K dapat secara otomatis memeriksa kompatibilitas modul dalam sasis yang berlebihan (perangkat keras dan firmware harus sama), jika ada modul yang tidak kompatibel, itu akan mencegah kualifikasi redundansi dan operasi lainnya.

Allen Bradley 1756-RM2K mendukung hot-plugging (RIUP), tetapi ketika beroperasi di area berbahaya, perlu untuk memutuskan daya atau mengkonfirmasi keamanan area terlebih dahulu untuk menghindari lengkung dan menyebabkan ledakan. Port serat optik adalah produk laser kelas 1 dan harus dihindari untuk inspeksi visual langsung untuk mencegah kerusakan mata.

Prinsip menggunakan Prinsip

Allen Bradley 1756-RM2K digunakan secara berpasangan, dipasang di slot yang sama dalam dua sasis controllogix yang berlebihan, dan terhubung melalui kabel serat optik (mis., Seri 1756-RMCX) untuk membentuk tautan sinkronisasi data sasis master-sasis.

Allen Bradley 1756-RM2K mentransmisikan data kontrol, informasi status dan parameter konfigurasi secara real time, memastikan bahwa pengontrol, modul I/O dan modul komunikasi dalam sasis master dan slave beroperasi dalam keadaan yang sama.

Ketika sasis utama gagal, Allen Bradley 1756-RM2K dapat memicu mekanisme switching melalui status pemantauan, dan sasis budak dengan mulus mengambil alih kontrol untuk menghindari gangguan sistem.

Allen Bradley 1756-RM2K perlu menjaga penutup pelindung port yang tidak digunakan dipasang untuk mempertahankan tingkat resistensi korosi. Kabel serat optik perlu dilindungi dari lentur parah, pemotongan atau abrasi, dan dialihkan secara terpisah untuk kabel saluran ganda untuk mengurangi risiko kerusakan simultan. Area berbahaya perlu ditenagai atau area perlu dikonfirmasi aman sebelum operasi, dan busur dilarang selama penyumbatan panas dan mencabut.

Parameter produk

Di bawah ini adalah spesifikasi detail Allen Bradley 1756-RM2K
