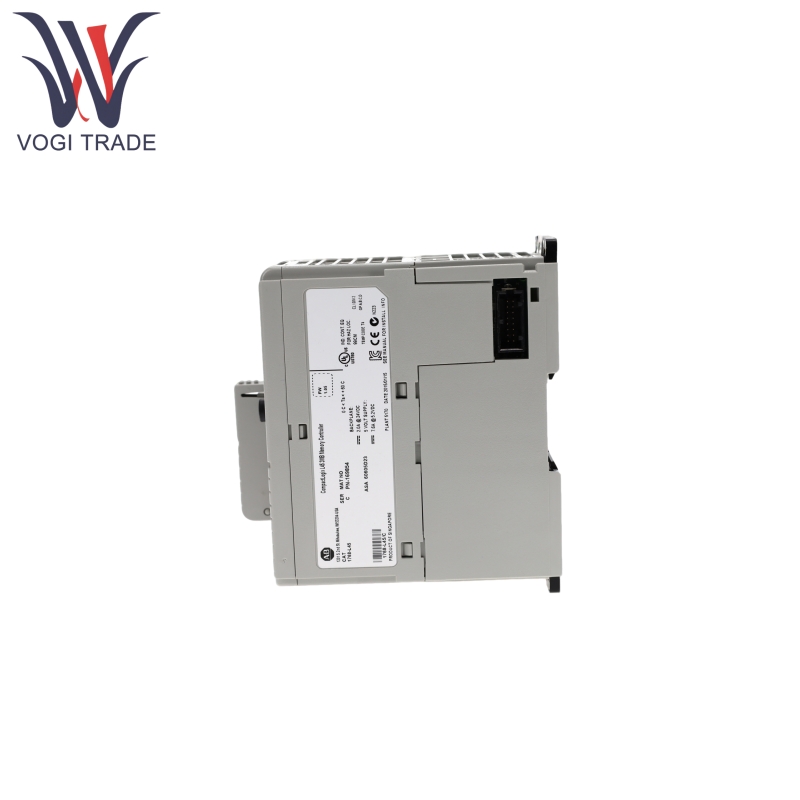

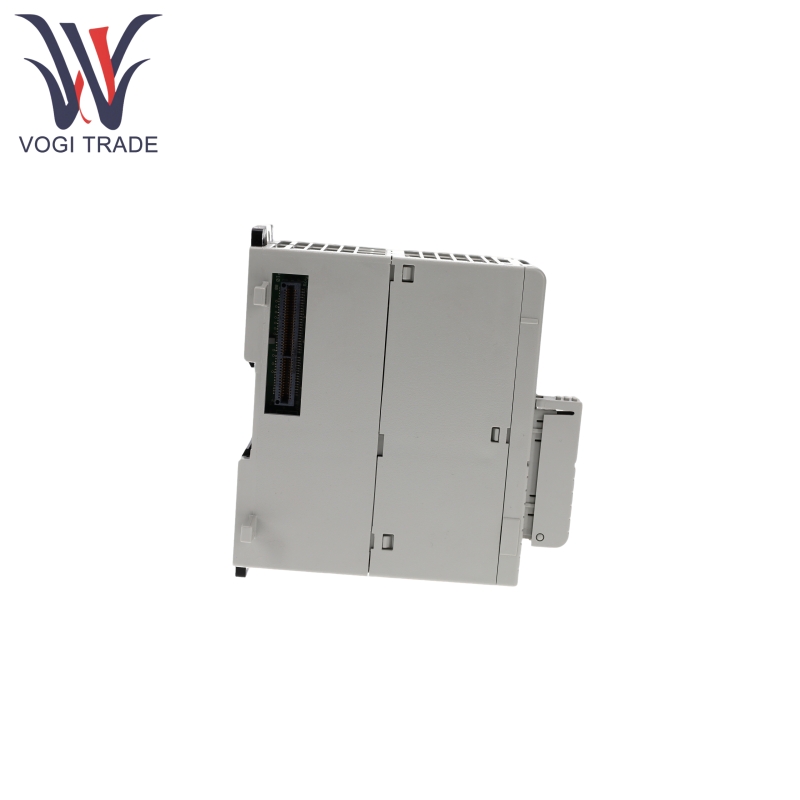

Merek: Allen BradleyDeskripsi: PengontrolKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenAllen Bradley 1768-L45 dirancang khusus untuk aplikasi otomatisasi industri berukuran sedang dan cocok untuk skenario yang mengintegrasikan kontrol I/O, kontrol gerak, dan komunikasi multi-jaringan. Ini mendukung ekspansi modul yang fleksibel dan beragam protokol jaringan untuk memenuhi persyaratan kompleks kontrol tingkat mesin.
| Pembuatan |
Allen Bradley |
| Nomor Model |
1768-L45 |
| Nomor pemesanan |
1768-L45 |
| Katalog |
CompactLogix |
| Negara asal |
Swiss |
| Kode HS |
8543709990 |
| Dimensi |
14*14*10cm |
| Berat |
0,6kg |
Fitur Produk
Allen Bradley 1768-L45 mendukung slot 4 x 1768, dengan maksimum 2 modul komunikasi (seperti Ethernet/IP, modul ControlNet) dan modul kontrol gerak SERCOS 4 x 1768-M04SE.
Allen Bradley 1768-L45 kompatibel dengan modul 1769 Seri I/O, mendukung hingga 30 modul (termasuk bank lokal dan jarak jauh, dengan koneksi jarak jauh melalui kabel ekspansi 1769-CRLX).
Allen Bradley 1768-L45 secara asli mendukung Ethernet/IP (melalui modul 1768-enbt/eWeb), ControlNet (melalui 1768-CNB/CNBR modul), DeviceNet (melalui pemindai 1769-SDN), jaringan serial (DF1 Protocol), dan DH-48.
Allen Bradley 1768-L45 mendukung "tag yang diproduksi/dikonsumsi" dan lewat pesan (instruksi MSG) untuk memungkinkan komunikasi real-time antara pengontrol dan perangkat.
Allen Bradley 1768-L45 mendukung kontrol gerak Sercos melalui modul 1768-M04SE, mampu mengendalikan hingga 8 sumbu, dan kompatibel dengan drive seri Kinetix.
Allen Bradley 1768-L45 mendukung konfigurasi parameter sumbu, tuning, dan kontrol sinkron untuk memenuhi persyaratan gerak presisi tinggi.
Allen Bradley 1768-L45 mendukung pemrograman perangkat lunak RSLogix 5000, kompatibel dengan diagram tangga (LD), diagram blok fungsi (FBD), teks terstruktur (ST), bagan fungsi berurutan (SFC), dan bahasa pemrograman lainnya.
Allen Bradley 1768-L45 mendukung 30 tugas (hanya 1 tugas berkelanjutan), yang dapat dijadwalkan dengan prioritas (1-15), memenuhi persyaratan kontrol waktu nyata.
Allen Bradley 1768-L45 mendukung penyimpanan kartu compactflash untuk file proyek dan firmware, memungkinkan pemuatan konfigurasi atau peningkatan firmware setelah kehilangan daya. Firmware dapat diperbarui melalui ControlFlash, Autoflash Software, atau COMPACTFLASH CARD.
Prinsip Kerja Produk
Allen Bradley 1768-L45 terhubung ke catu daya, modul komunikasi, dan modul gerak melalui backplane 1768, dan memperluas modul I/O 1769 (lokal atau jarak jauh) di sisi kanan untuk membentuk sistem kontrol lengkap.
Ia menerima sinyal input dari modul I/O, menjalankan tugas logika yang diprogram dalam RSLogix 5000, mengontrol aktuator melalui modul output, dan berinteraksi dengan perangkat lain melalui modul jaringan.
Ini memungkinkan berbagi data real-time melalui "produksi/konsumsi data" dan mengirimkan konfigurasi atau informasi diagnostik menggunakan instruksi MSG.
Ini dapat melaksanakan tugas berkala, dipicu peristiwa, atau berkelanjutan berdasarkan prioritas, memastikan bahwa logika kontrol kritis merespons terlebih dahulu.
Parameter produk
Detail berikut adalah untuk pengontrol Allen Bradley 1768-L45.
| Kategori |
Detail Parameter |
| Kompatibilitas Perangkat Lunak |
RSLOGIX 5000 Versi 16.03.00 atau lebih baru Firmware harus dicocokkan (versi 16.03.00 sesuai dengan firmware 16.025) |
| Persyaratan catu daya |
Harus digunakan dengan 1768-PA3 (86-265V AC/108-132V DC) atau 1768-PB3 (16.8-31.2V DC) Catu daya |
| 1769 Dukungan I/O. |
Hingga 30 Modul (Lokal + Remote remote membutuhkan catu daya 1769) |
| Dukungan Modul Komunikasi |
Hingga 2 Modul (1768-ENBT/EWEB/CNB/CNBR) |
| Kemampuan kontrol gerak |
Hingga 4 1768-M04SE Modul, mendukung 8 sumbu |
| Kisaran suhu operasi |
0-60 ° C (Operasi), -40-85 ° C (Penyimpanan) |
| Parameter komunikasi serial |
Maksimum Baud Rate 19200 BPS, mendukung protokol DF1, panjang kabel maksimum 15,2m (50ft) |
