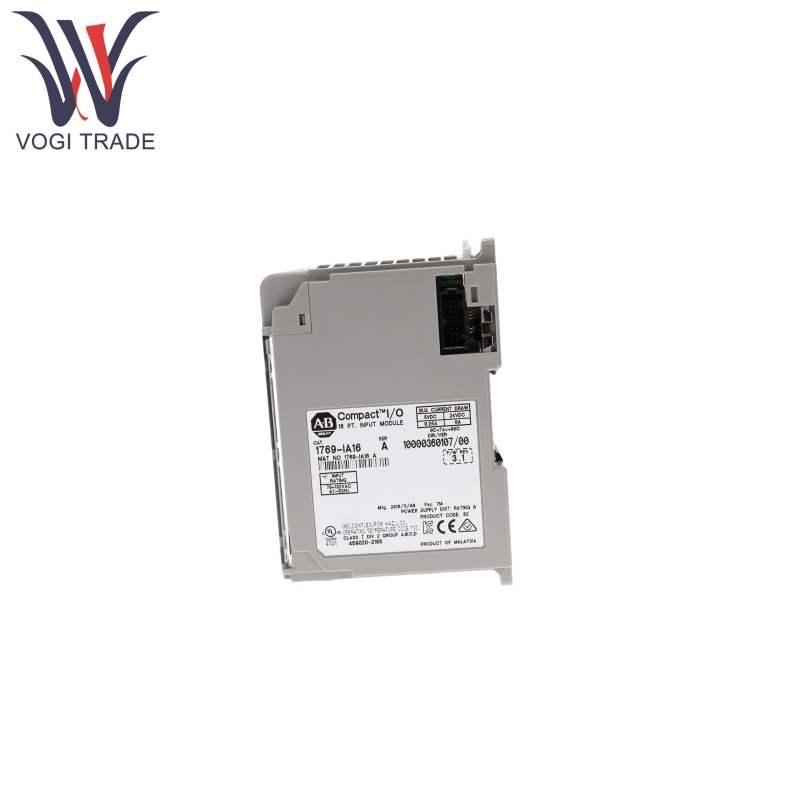

Allen Bradley 1769-IA16

Fitur Produk

Allen Bradley 1769-IA16 mendukung input AC 120V 16 poin, dengan 16 poin dikelompokkan bersama dan berbagi terminal umum (COM) secara internal, menyederhanakan kabel.

Allen Bradley 1769-IA16 menampilkan fungsionalitas pemfilteran input bawaan untuk menekan pemicu palsu yang disebabkan oleh transien tegangan, bouncing kontak, dan kebisingan listrik.

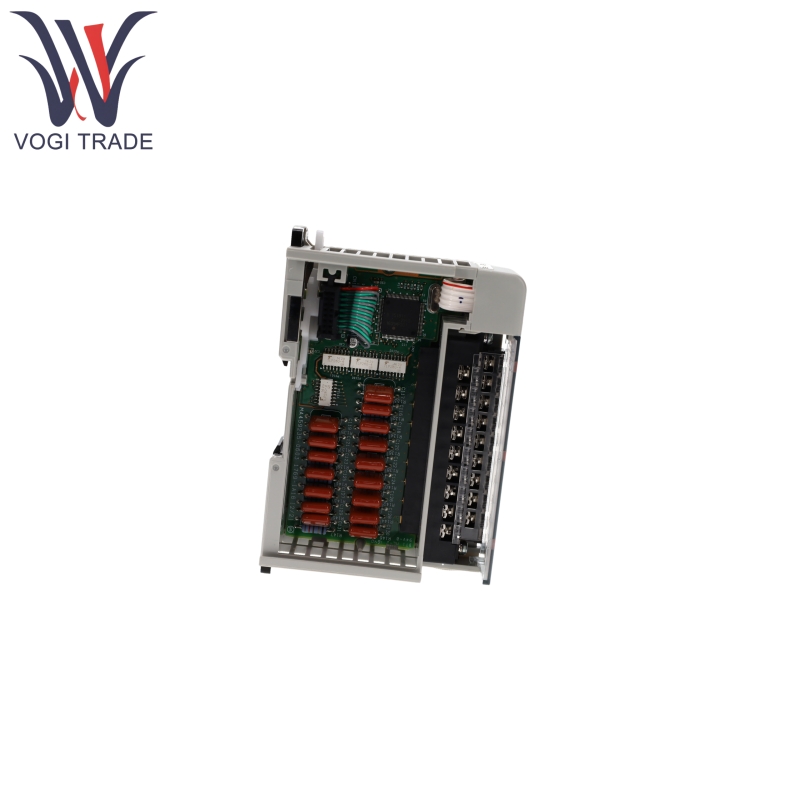

Allen Bradley 1769-IA16 menggunakan desain isolasi optik, mengisolasi sirkuit logika dari sirkuit lapangan untuk melindungi modul dari gangguan listrik eksternal dan kerusakan sementara.

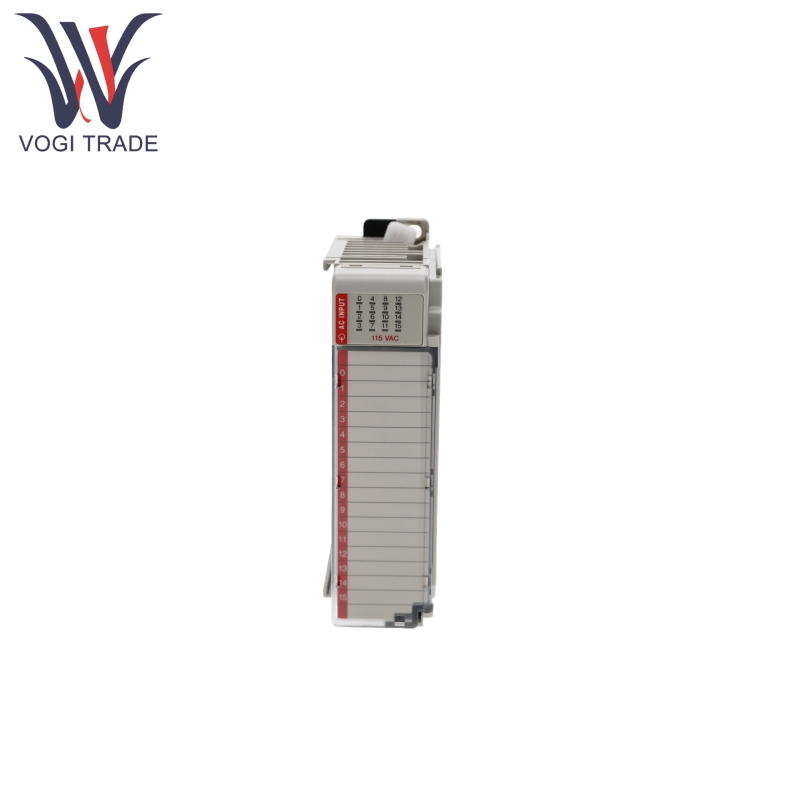

Setiap titik input dipasangkan dengan lampu indikator independen, memberikan tampilan intuitif dari status on/off sinyal input. Blok terminal yang dapat dilepas memiliki penutup yang aman, memfasilitasi kabel dan pemeliharaan.

Allen Bradley 1769-IA16 Mendukung pemasangan DIN Rail atau pemasangan panel. Modul secara mekanis dikunci bersama melalui struktur lidah-dan-groove, dan bus komunikasi terintegrasi memungkinkan komunikasi antar-modul melalui konektor bus yang dapat dilepas.

Prinsip Kerja Produk

Setelah sinyal AC 120V eksternal terhubung ke terminal input modul, Allen Bradley 1769-IA16 diproses oleh sirkuit filter internal untuk menghilangkan gangguan kebisingan dan transien.

Sirkuit isolasi optik mengisolasi sinyal medan tegangan tinggi dari sirkuit logika tegangan rendah untuk mencegah gangguan atau kerusakan pada pengontrol.

Sinyal yang diproses dikonversi menjadi sinyal digital oleh sirkuit logika internal, ditransmisikan ke pengontrol melalui bus komunikasi terintegrasi, dan status input ditampilkan secara real time oleh lampu indikator.

Parameter produk

Detail berikut adalah untuk modul input digital Allen Bradley 1769-IA16 AC.

Spesifikasi Input: 16 Poin Input (16 poin/grup, Commons yang terhubung secara internal)

Kategori Tegangan: 100/120V AC

Kisaran Tegangan Operasi: 79-132V AC, 47-63 Hz

Input Delay: On 20 ms, off 20 ms

Draw saat ini: 115 ma @ 5.1v

Disipasi panas maksimum: 3.30 w

Karakteristik off-state: tegangan lepas negara maks: 20V AC, arus off-state maks: 2,5 mA

Karakteristik on-state: Tegangan di negara bagian Min: 79V AC, arus on-state Min: 5 mA (@74v ac), maks: 12 mA (@120v ac)

Arus Inrush: Max 250 Ma (dapat dibatasi hingga 35 Ma dengan menghubungkan resistor 6,8 kW secara seri, dalam hal ini tegangan minimum-state harus ≥92V AC)

Impedansi Input: 12 kW @ 50 Hz, 10 kW @ 60 Hz

Tegangan Isolasi: Titik Input ke Bus: 1517V AC untuk 1S atau 2145V DC untuk 1S, tegangan kerja 132V AC (IEC kelas II Insulasi yang diperkuat)
