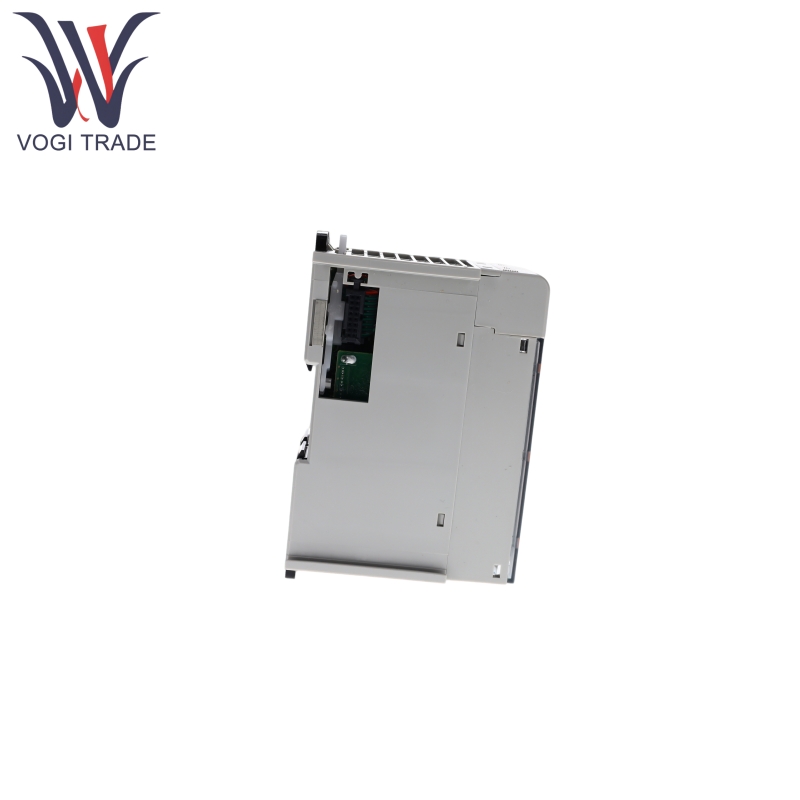

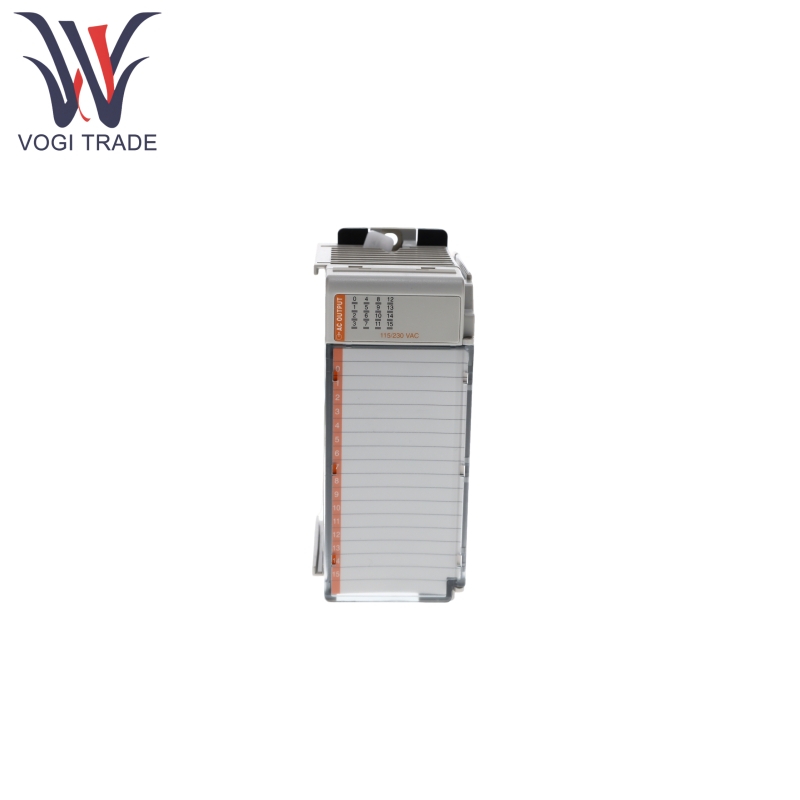

Merek: Allen BradleyDeskripsi: Modul Output Digital ACKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenAllen Bradley 1769-OA16 kompatibel untuk mengontrol beban AC 120/240V dalam aplikasi otomatisasi industri. Ini mengadopsi desain thyristor dua arah untuk mencapai saklar naik dan turun secara bersamaan, kecepatan responsnya cepat, dan keandalannya tinggi, yang diuntungkan dari adopsi sakelar solid-state.
| Pembuatan |
Allen Bradley |
| Nomor Model |
1769-OA16 |
| Nomor pemesanan |
1769-OA16 |
| Katalog |
- |
| Negara asal |
Swiss |
| Kode HS |
8538900000 |
| Dimensi |
12*10*4cm |
| Berat |
0.4kg |
Fitur Produk
Allen Bradley 1769-OA16 memiliki 16 poin output, dibagi menjadi 2 kelompok (8 poin per grup), mendukung kontrol beban AC 120/240V. Ini menggunakan triac dua arah sebagai elemen switching, menghilangkan masalah yang terkait dengan keausan kontak mekanis.
Allen Bradley 1769-OA16 menggabungkan fungsionalitas penindasan lonjakan untuk meminimalkan dampak transien tegangan tinggi pada modul. Saat mengendalikan beban induktif, disarankan untuk menghubungkan penekan lonjakan eksternal untuk memperpanjang umur triacs.
Allen Bradley 1769-OA16 fitur desain isolasi optik, memisahkan sirkuit logika dari sirkuit lapangan tegangan tinggi untuk meningkatkan resistansi interferensi. Sakelar triacs pada titik catu daya AC nol, mengurangi interferensi elektromagnetik (EMI) dan lonjakan tegangan.
Setiap titik output sesuai dengan lampu indikator independen, mendukung perlindungan arus berlebih, yang dapat membatasi dampak arus bocor dengan paralelkan resistor beban. Ini fitur blok terminal yang dapat dilepas, pendukung DIN Rail atau pemasangan panel, dengan modul secara mekanis dikunci bersama melalui struktur lidah-dan-groove.
Prinsip Kerja Produk
Pengontrol mengirimkan sinyal kontrol ke modul melalui bus komunikasi terintegrasi, dan sirkuit logika mendorong thyristor untuk menghidupkan atau mematikan.
Sakelar thyristor menyatakan pada titik persimpangan nol tegangan AC, mengurangi gangguan elektromagnetik dan lonjakan tegangan selama proses switching.
Ketika dihidupkan pada Allen Bradley 1769-OA16 menyediakan catu daya AC 120/240V ke beban eksternal. Ketika dimatikan, arus dipotong melalui isolasi optik untuk mencegah arus bocor dari mempengaruhi status beban.
Dalam kasus arus berlebih, sirkuit internal membatasi arus. Arus bocor dapat ditekan menggunakan resistor paralel (15 kW/2w untuk 120V AC dan 5 kW/5w untuk 240V AC).
Parameter produk
Detail berikut adalah untuk modul output digital Allen Bradley 1769-OA16 AC.
Spesifikasi Output: 16 titik output (8 poin/grup), output triac-state solid-state
Kategori Tegangan: 100/240V AC
Kisaran Tegangan Operasi: 85-265V AC, 47-63 Hz
Penundaan Output: Pada 1/2 siklus, OFF 1/2 siklus (berdasarkan frekuensi daya AC)
Draw saat ini: 225 ma @ 5.1v
Disipasi panas maksimum: 4.9 w
Arus kebocoran off-state: 2.0 ma max @ 132v ac, 2.5 ma max @ 265v ac ac
Karakteristik on-state: Penurunan tegangan maksimum: Puncak 1.5V (@2a), arus minimum: 10 mA
Kapasitas saat ini: per titik maks: 0.5a (@60 ° C), 1.0a (@30 ° C), per modul maks: 4.0a (@60 ° C), 8.0A (@30 ° C)
Surge Current: 5a untuk 25 ms, dapat diulang setiap 2 detik
Tegangan isolasi: titik output ke bus: 1836V AC untuk 1S atau 2596V DC untuk 1s, tegangan kerja 265V AC (isolasi dasar), 150V AC (isolasi diperkuat)
