Merek: Allen BradleyDeskripsi: Modul Adaptor I/O Jarak JauhKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenAllen Bradley 1771-ASB adalah untuk menghubungkan modul I/O jarak jauh ke pengontrol yang dapat diprogram yang menyediakan kemampuan mengirimkan dan menerima. Ini mampu menerima data serial dari pemindai I/O dan mengonversi hal yang sama menjadi paralel untuk berinteraksi dengan modul I/O dan mengonversi data paralel ke pemindai dari modul I/O ke bentuk serial.
| Pembuatan |
Allen Bradley |
| Nomor Model |
1771-Asb |
| Nomor pemesanan |
1771-Asb |
| Katalog |
- |
| Negara asal |
Swiss |
| Kode HS |
8538900000 |
| Dimensi |
12*10*4cm |
| Berat |
0.4kg |
Fitur Produk
Allen Bradley 1771-ASB menawarkan berbagai laju baud hingga maksimum 230,4K baud (jarak transmisi 2.500 kaki), 115,2k baud (5.000 kaki) dan 57,6 ribu baud (10.000 kaki), dan memenuhi persyaratan komunikasi jarak jauh pada jarak yang berbeda.
Allen Bradley 1771-ASB mendukung konversi data serial-ke-paralel, menerima data serial dari pemindai dan mengonversi menjadi data paralel untuk interaksi dengan modul I/O, dan sebaliknya.
Allen Bradley 1771-Asb cocok untuk beberapa jenis perangkat I/O yang memiliki 4, 6, 8, 16, serta 32 poin dari modul I/O.
Allen Bradley 1771-ASB mendukung 3 mode pengalamatan yang berbeda termasuk mode 2-slot, mode shuffle 1-slot, dan mode 1/2-slot sehingga mode dapat dipilih yang paling sesuai dengan sistem ini menyediakan manajemen alokasi alamat I/O.

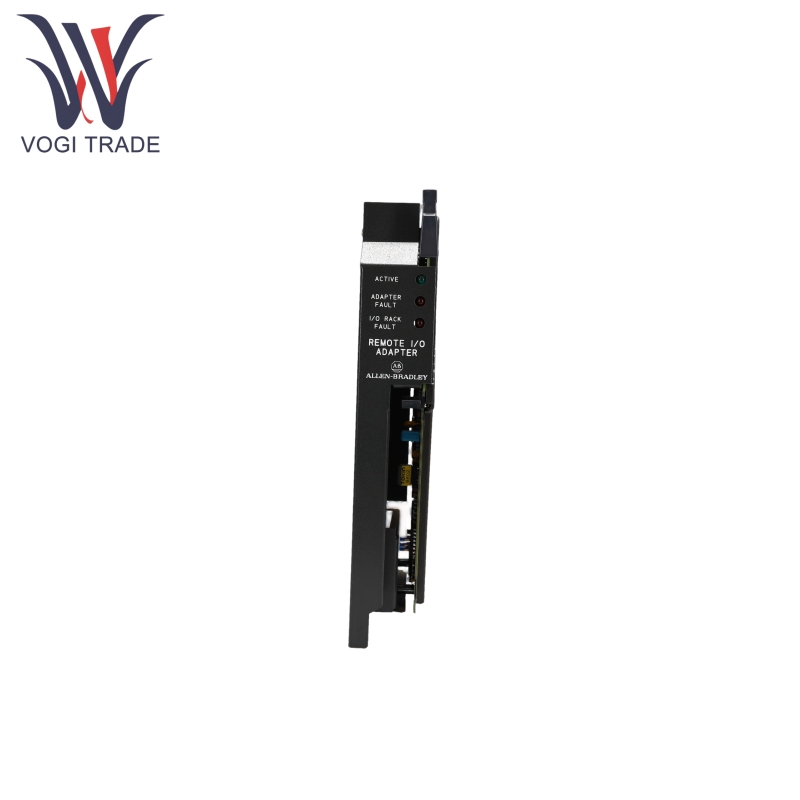

Allen Bradley 1771-Asb hadir dengan tiga Lampu Indikator Diagnostik- Green Active (Status Operasi), Kesalahan Adaptor Merah (Kesalahan pada Adaptor), dan Kesalahan Rak I/O Merah (Kesalahan dalam Rak I/O), yang membantu Anda memecahkan masalah secara instan. Secara otomatis memeriksa penugasan I/O pada power-up untuk memastikan posisi pemasangan modul yang benar.
Allen Bradley 1771-Asb dapat secara opsional memindai semua slot atau semua slot kecuali 4 slot terakhir, menghemat waktu pemindaian dan ruang gambar I/O tanpa mempengaruhi penggunaan daya slot.
Allen Bradley 1771-ASB dapat meniru adaptor Seri B untuk memenuhi persyaratan kecepatan respons pemindai seperti 1771-S4A dan 1771-S4B. Mendukung konfigurasi I/O yang saling melengkapi (untuk prosesor seri PLC-2) untuk meningkatkan fleksibilitas sistem.
Prinsip Kerja Produk
Allen Bradley 1771-Asb bertindak sebagai perantara, menerima data serial dari pemindai I/O, mengubahnya menjadi data paralel, dan mengirimkannya ke modul I/O jarak jauh; Secara bersamaan, ia membaca data paralel dari modul I/O, mengubahnya menjadi data serial, dan mengirimkannya kembali ke pemindai, sehingga memungkinkan komunikasi antara pengontrol dan I/O jarak jauh.
Allen Bradley 1771-Asb menetapkan parameter kunci melalui komponen sakelar S1 dan S2, termasuk nomor rak I/O, memulai nomor grup I/O, baud rate, mode pemindaian (slot penuh/tidak termasuk 4 slot terakhir), dan mode respons tautan (simulasi seri B atau tidak terbatas), antara lain.
Parameter produk
Detail berikut adalah untuk modul adaptor I/O jarak jauh Allen Bradley 1771-ASB.
| Kategori parameter |
Detail |
| Lokasi Modul |
Harus dipasang di slot paling kiri sasis I/O 1771 |
| Jarak transmisi |
2500 kaki di 230.4k baud 5000 kaki di 115.2k baud 10000 kaki di 57.6k baud |
| Kabel interkoneksi |
1770-CD |
| Konsumsi daya |
5w (disipasi daya) 17.06 BTU/jam (disipasi termal) |
| Arus backplane |
1.0A pada 5V DC (harus dimasukkan dalam persyaratan total arus sasis) |
| Posisi kunci |
Konektor Atas: Antara 54 dan 56 Konektor yang lebih rendah: Antara 16 dan 18 |
| Kondisi lingkungan |
Suhu Operasi: 0-60 ° C (32-140 ° F) Suhu penyimpanan: -40-85 ° C (-40-185 ° F) Kelembaban: 5% -95% (non-kondensasi) |
| Lengan kabel lapangan |
Model 1771-WB, torsi sekrup 7-9 pound-inci, ukuran konduktor 20 AWG (Tembaga terdampar) |
| Resistor penghentian |
82Ω (model 740018-23) atau 150Ω (model 1770-x) |
