Merek: Allen BradleyDeskripsi: Modul Input DCKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 15Istilah pembayaran: T/T.Port Pengiriman: ShenzhenAllen Bradley 1771-IBD terutama digunakan untuk akuisisi sinyal I/O dalam sistem otomasi industri. Ini berkomunikasi dengan prosesor melalui backplane sasis Seri I/O 1771, menerima sinyal input DC eksternal, dan mengirimkannya ke sistem kontrol.
| Pembuatan |
Allen Bradley |
| Nomor Model |
1771-IBD |
| Nomor pemesanan |
1771-IBD |
| Katalog |
- |
| Negara asal |
Swiss |
| Kode HS |
8471800000 |
| Dimensi |
12*12*8cm |
| Berat |
0.4kg |
Fitur Produk
Allen Bradley 1771-IBD sensitif terhadap pelepasan elektrostatik dan harus dilindungi dari kerusakan dengan grounding, gelang anti-statis, dan tindakan lainnya. Saat tidak digunakan, itu harus disimpan dalam kemasan pelindung elektrostatik aslinya.
Fitur Allen Bradley 1771-IBD yang dapat disesuaikan penundaan filter, mendukung waktu filter penundaan 1ms atau 6ms (default 1ms), yang dapat diatur melalui jumper pada papan sirkuit untuk mengurangi interferensi sinyal input.

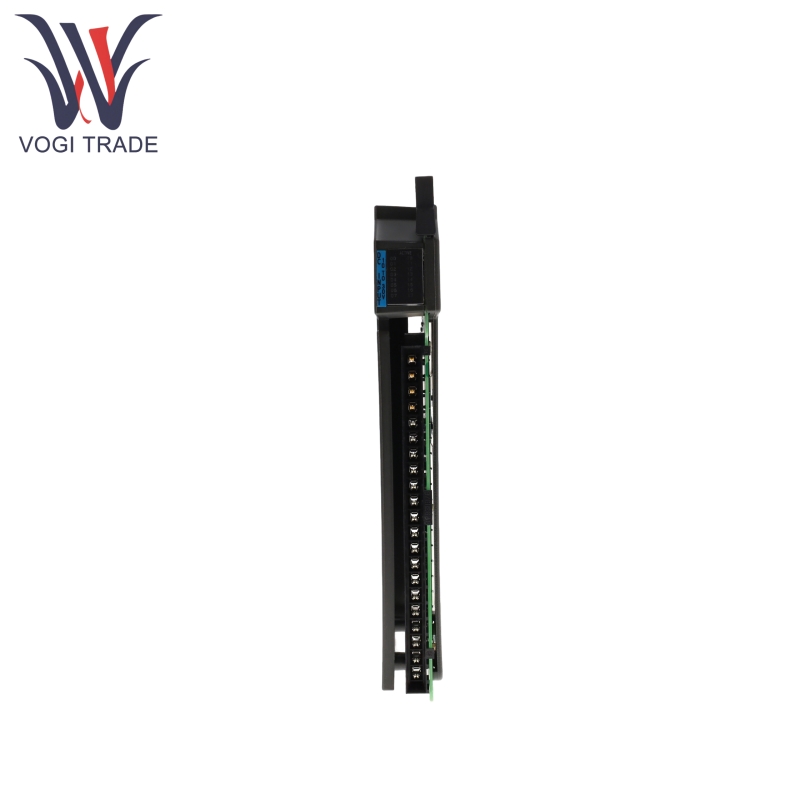

Panel depan mencakup 1 "lampu indikator aktivasi modul" hijau (menerangi saat bertenaga) dan 16 "lampu indikator status input" merah (sesuai dengan terminal input 00-17, menerangi saat tegangan ada).
Allen Bradley 1771-IBD dapat dihubungkan ke perangkat input 2-kawat atau 3-kawat melalui lengan kabel bidang 1771-WH dan mendukung mode sumber saat ini.
Prinsip Kerja Produk
Allen Bradley 1771-IBD dapat memperoleh daya dari catu daya sasis (130mA@5V DC) melalui backplane sasis I/O 1771. Setelah menerima sinyal input DC 10-30V eksternal, disaring (sesuai dengan set 1ms/6ms penundaan) dan dikonversi menjadi sinyal digital, yang kemudian ditransmisikan ke prosesor melalui backplane.

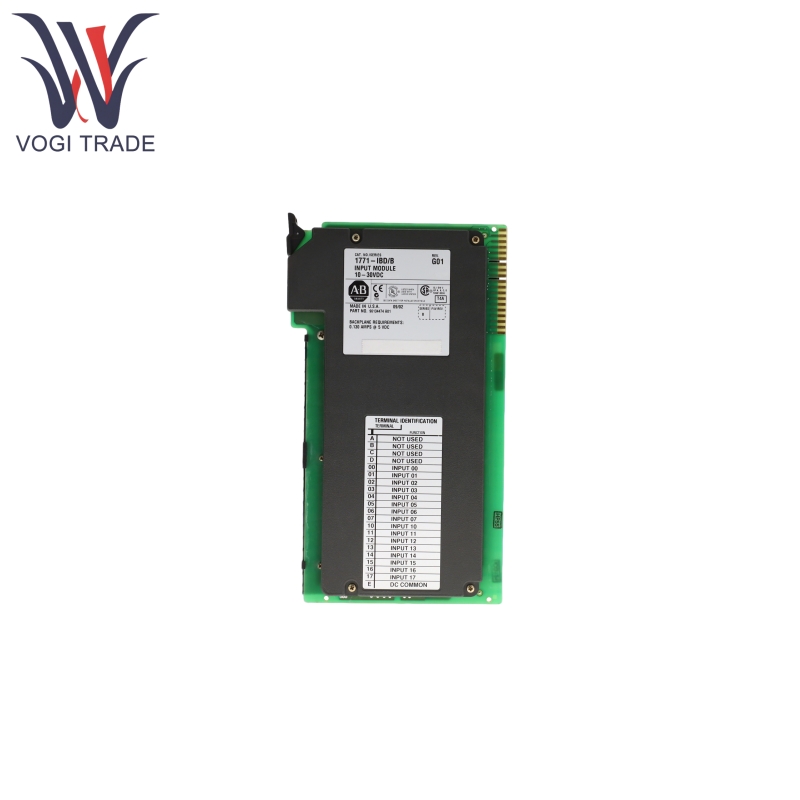

Allen Bradley 1771-IBD memiliki perangkat 2-kawat, dengan satu ujung terhubung ke terminal 00-17 dan ujung lainnya terhubung ke terminal positif DC (+DC). Terminal E terhubung ke Terminal Umum DC (DC Common).
Allen Bradley 1771-IBD memiliki perangkat 3-kawat yang beroperasi dalam mode sumber saat ini. Konfigurasi kabel mirip dengan perangkat 2-kawat, dengan terminal A-D tidak digunakan.
"Lampu aktivasi" hijau menunjukkan catu daya modul normal, dan "lampu status input" merah menunjukkan bahwa terminal yang sesuai memiliki input tegangan dan sinyal valid.
Parameter produk
Detail berikut adalah untuk Modul Input Allen Bradley 1771-IBD DC.
| Kategori |
Parameter spesifik |
| Rentang tegangan input |
10-30V DC |
| Arus input |
4.5mA pada 10V 15mA at 30v 2.0mA at 5v |
| Penundaan propagasi |
Rendah ke tinggi: 1ms Tinggi ke rendah: 1ms atau 6ms yang dapat dipilih (diatur melalui jumper) |
| Kebutuhan Daya |
Diperoleh dari backplane sasis I/O, membutuhkan 130mA@5v DC (± 5%) |
| Kekuatan |
Maksimal 7.3W (24.7 BTU/jam), minimum 1.0W (3,4 BTU/jam) |
| Standar Isolasi |
Mematuhi UL 508 dan CSA C22.2 No.142 |
| Spesifikasi kabel |
Maksimal 14 gauge (2mm²) Kawat terdampar, ketebalan isolasi maksimum 3/64 inci (1.2mm) |
| Kunci konektor backplane |
Posisi pita kunci: Antara 10-12, antara 16-18 |
| Lengan kabel yang cocok |
1771-wh |
| Persyaratan torsi |
7-9 inci-pon |
