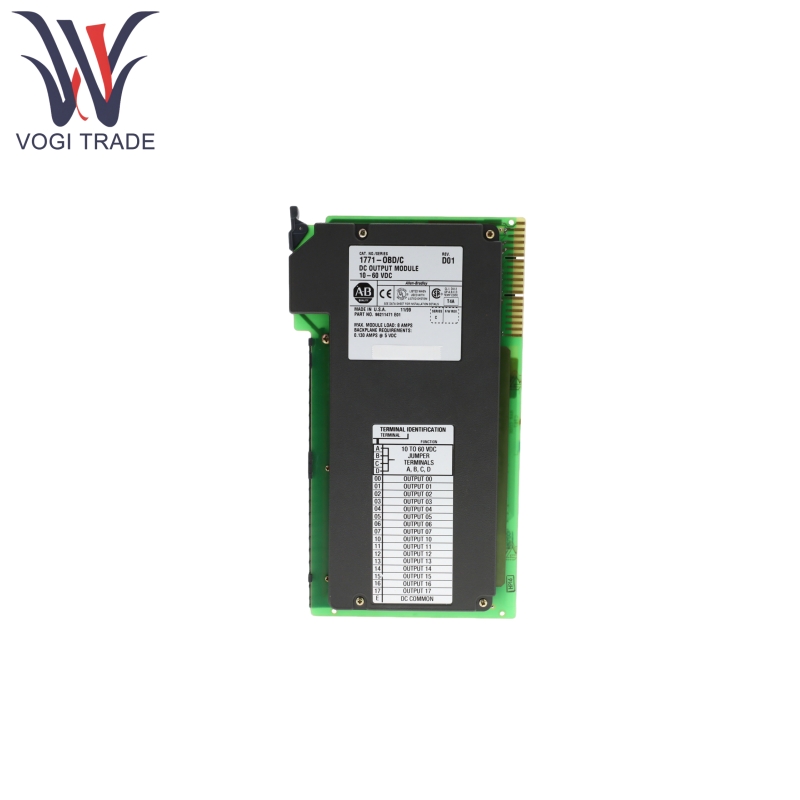

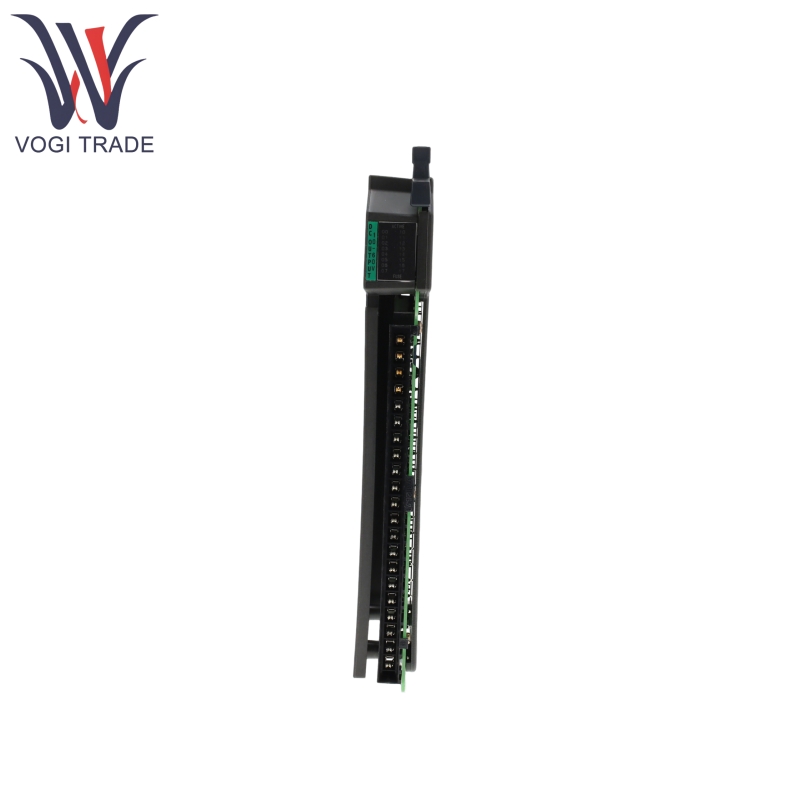

Allen Bradley 1771-Obd

Fitur Produk

Allen Bradley 1771-OBD menyediakan 16 saluran output yang tidak terisolasi yang mendukung konfigurasi saat ini yang tenggelam (perangkat output menarik arus dari modul).

Indikator "modul aktif" hijau menyala ketika modul dinyalakan dan prosesor dalam mode run, dan mati ketika prosesor mengatur ulang output. Indikator "sekering" merah menyala ketika sekering bawaan dalam modul berhembus.

Allen Bradley 1771-OBD memiliki 16 lampu indikator "status output" merah, menampilkan keadaan transistor dari instruksi prosesor (terlepas dari tegangan aktual pada terminal output).

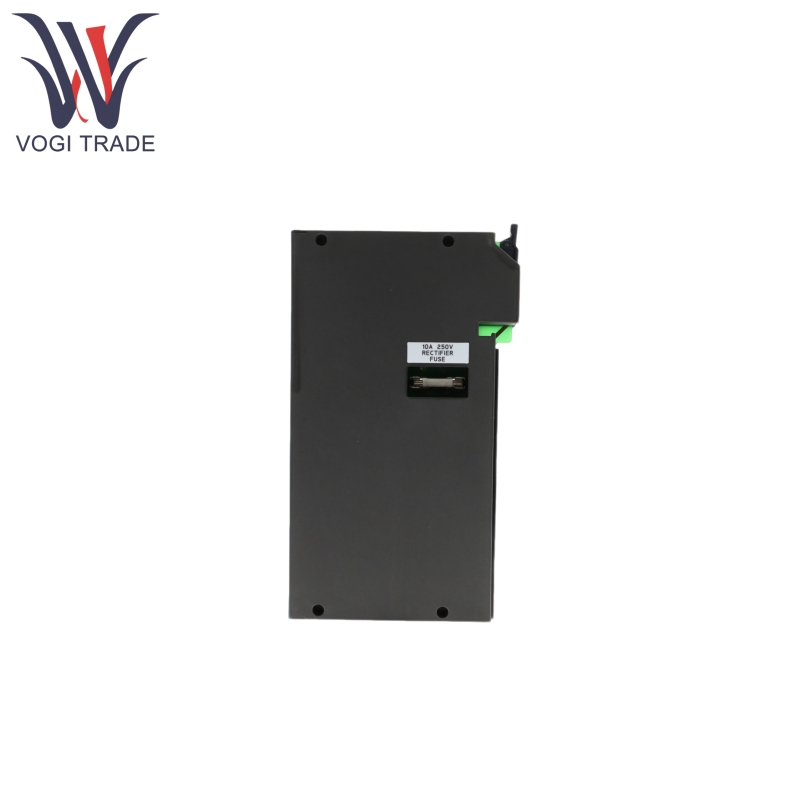

Allen Bradley 1771-OBD dilengkapi dengan sekering penyearah 10a/250V (Littelfuse 322010) yang memberikan perlindungan untuk modul jika kelebihan output (melebihi 10a) atau sirkuit pendek (tidak melindungi transistor output individu).

Allen Bradley 1771-OBD tahan terhadap debit statis dan sesuai dengan standar IEC 61000-4-2, mendukung pembuangan kontak tidak langsung 4KV. Ini adalah kompatibilitas elektromagnetik (EMC) yang sesuai dengan CISPR 11 Group 1, Kelas A (membutuhkan selungkup yang sesuai), dan cocok untuk lingkungan industri dengan gangguan elektromagnetik.

Allen Bradley 1771-OBD dapat ditransfer menggunakan terminal kabel lapangan (mis., 1771-wh) dan mendukung modul hot-swapping (membutuhkan operasi power-off).

Prinsip Kerja Produk

Allen Bradley 1771-OBD harus dipasang di sasis I/O Seri 1771 (kecuali untuk slot paling kiri, yang disediakan untuk prosesor atau adaptor) dan dimasukkan dengan benar menggunakan konfigurasi kunci (antara 10-12 dan 22-24).

Perangkat lapangan terhubung melalui lengan kabel 1771-WH (atau lengan kabel 1771-whf/1771-whfb). Perhatikan polaritas daya DC (koneksi balik atau koneksi AC akan merusak modul), dan semua terminal koneksi DC (A-D) harus disingkat untuk mencegah kelebihan beban.

Allen Bradley 1771-OBD menerima instruksi prosesor melalui backplane sasis untuk mengontrol status on/off 16 saluran output. Lampu indikator LED memberikan umpan balik real-time tentang status instruksi. Sekring akan meledak ketika total arus output melebihi 10A, daya harus terputus sebelum penggantian.

Parameter produk

Detail berikut adalah untuk modul output Allen Bradley 1771-OBD.

Jumlah output: 16 output yang tidak terisolasi

Tegangan Pasokan Pengguna: 10-60V DC (Nominal 48V DC)

Peringkat Saat Ini:

Beban resistif: 2a per output, arus modul total ≤8a

Beban tugas pilot: 0.2a per output

Arus lonjakan maksimum: 4a per output untuk 10ms, dapat diulang setiap 2s, 25a per output untuk 10ms, dapat diulangi setiap 2s

Arus beban minimum: 2.5mA

Penurunan tegangan on-state (pada arus pengenal): ≤1.5V DC

Off-State Leakage Current: ≤0.5mA

Penundaan Sinyal: OFF ke ON ≤0.1ms, ON TO OFF ≤0.2ms

Catu Daya Backplane: 5V DC, maksimum 400mA (harus dimasukkan dalam perhitungan konsumsi daya total sasis)

Tegangan isolasi: 60V DC (kontinu), 1000V AC (uji 1 menit, I/O ke sistem)

Ukuran kawat konduktor: 0,34-2.5mm² (22-14 AWG) Kawat tembaga padat atau terdampar, isolasi maks 1.2mm

Torsi sekrup lengan kabel lapangan: 1,0 nm (9 lb-in)

Keying: Konektor Backplane Keying antara 10 dan 12, dan antara 22 dan 24

Suhu Operasi: 0-60 ° C (32-140 ° F)

Suhu penyimpanan: -40-85 ° C (-40-185 ° F)

Kelembaban Relatif: 5-95% Non-Kondensasi

Getaran: 2G pada 10-500Hz (IEC 60068-2-6)

Shock (operasi / tidak beroperasi): 30g / 50g (IEC 60068-2-27)
