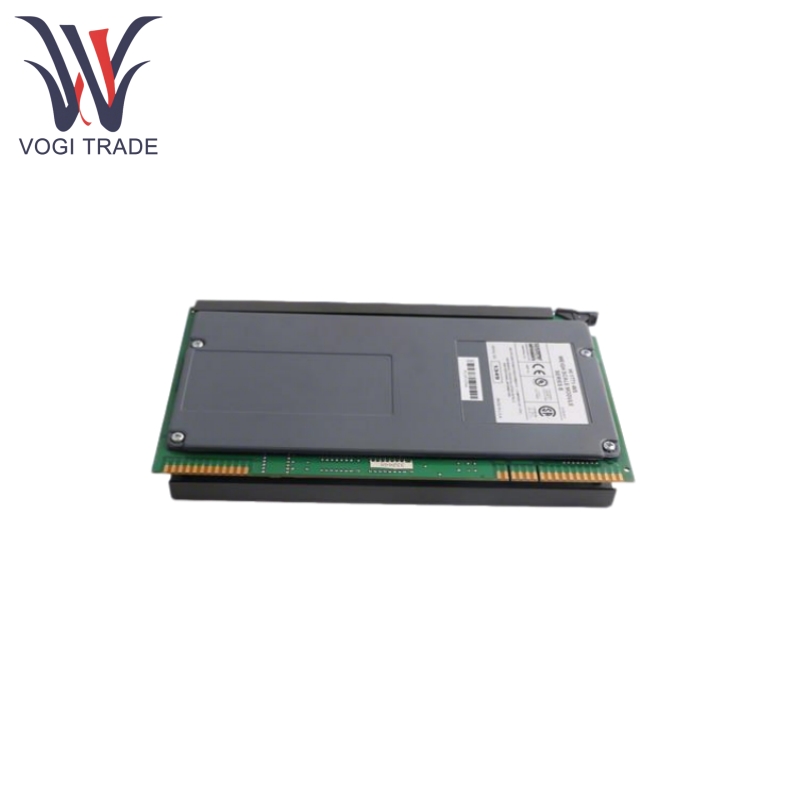

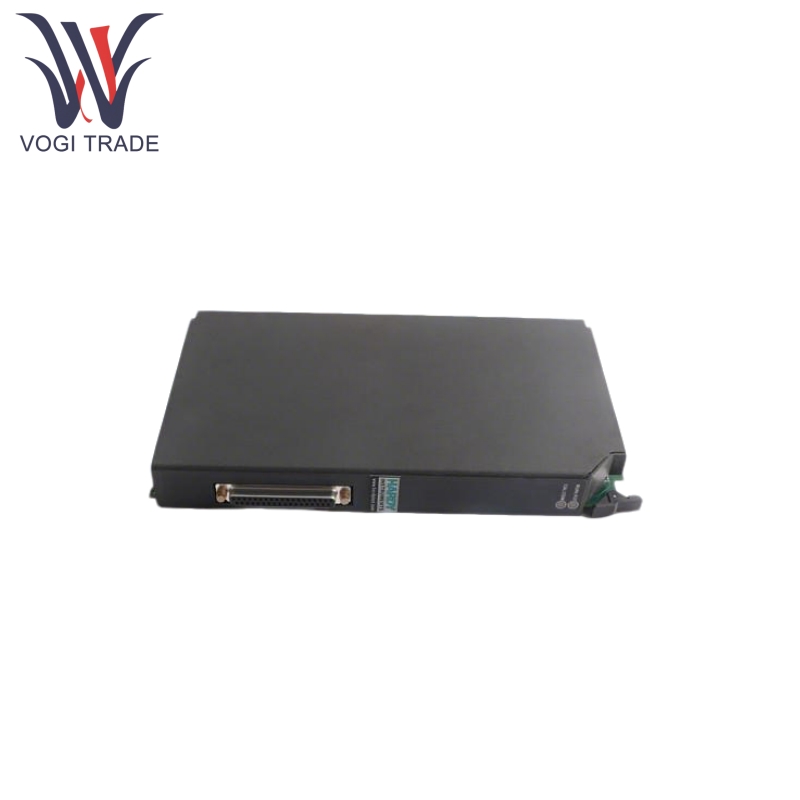

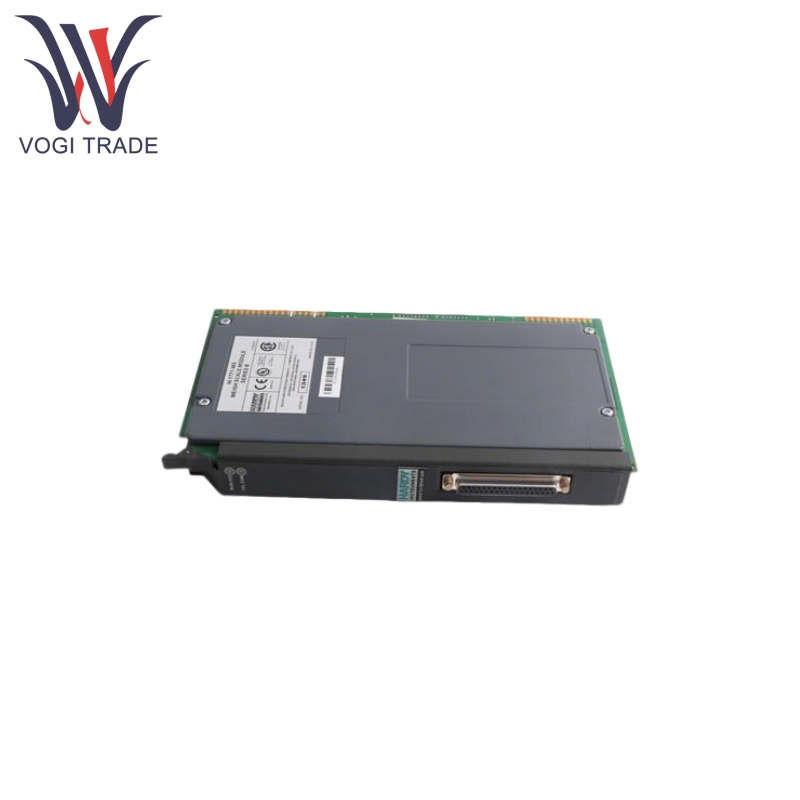

Merek: Allen BradleyDeskripsi: modul skala timbangKondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 4Istilah pembayaran: T/T.Port Pengiriman: ShenzhenAllen Bradley 1771-WS digunakan untuk membaca nilai bobot analog dari sel beban pengukur regangan standar industri dan mendukung pertukaran data dengan prosesor PLC-5® melalui transfer blok. Fungsi intinya adalah untuk mengubah sinyal sel beban menjadi nilai bobot digital dan memungkinkan kalibrasi, pemantauan, dan kontrol melalui perangkat lunak konfigurasi atau komunikasi langsung dengan PLC.
| Pembuatan |
Allen Bradley |
| Nomor Model |
1771-WS |
| Nomor pemesanan |
1771-WS |
| Katalog |
- |
| Negara asal |
Swiss |
| Kode HS |
9031809090 |
| Dimensi |
12*10*4cm |
| Berat |
0.4kg |
Fitur Produk
Allen Bradley 1771-WS mendukung sel beban pengukur regangan 1-8 350Ω (catu daya eksternal yang diperlukan untuk 5 atau lebih), dan dapat terhubung langsung ke sensor tunggal atau terhubung ke beberapa sensor melalui kotak persimpangan.
Allen Bradley 1771-WS memberikan nilai berat dan berat bersih, mendukung bilangan bulat 16-bit dan output format floating-point 32-bit.
Allen Bradley 1771-WS memiliki konverter A/D 20-bit, memberikan resolusi tampilan 985.000 jumlah dalam kisaran 0-30mV (sensor 3MV/V).
Allen Bradley 1771-WS menggabungkan teknologi penyaringan Waversaver®, menawarkan lima frekuensi cutoff yang dapat dipilih (0,25Hz-7.50Hz) untuk menekan getaran dan kebisingan mekanis.
Allen Bradley 1771-WS dapat memantau status "menimbang gerak" secara real-time dan menentukan stabilitas berdasarkan "toleransi dinamis" yang ditentukan pengguna.
Allen Bradley 1771-WS mendukung fungsi Tare dan nol, yang hanya berlaku ketika menimbang stabil untuk menghindari kesalahan dinamis.
Allen Bradley 1771-WS memberikan perhitungan laju perubahan berat berdasarkan unit waktu yang ditentukan pengguna, siklus evaluasi, dan unit berat.
Allen Bradley 1771-WS mendukung perangkat lunak konfigurasi Windows® (NT/95/98/2000), memungkinkan konfigurasi visualisasi melalui jaringan DH+ atau Ethernet (dengan RSLinx ™). Ini memungkinkan komunikasi dua arah dengan prosesor PLC-5®, status pertukaran, konfigurasi, dan data kalibrasi melalui BTR dan BTW.
Prinsip Kerja Produk
Allen Bradley 1771-WS menawarkan tiga metode kalibrasi:
Kalibrasi C2: Kompatibel dengan sensor kalibrasi generasi kedua Hardy C2®, secara otomatis mengunggah sensitivitas dan nilai resistansi tanpa input manual.
Kalibrasi keras: Menggunakan bobot yang diketahui (disarankan untuk 80% -100% dari kisaran), membutuhkan tiga titik kalibrasi rendah, sedang (opsional), dan tinggi.
Kalibrasi lunak: Masukkan nilai sensitivitas dan resistansi sel beban (data produsen diperlukan), mengurangi ketergantungan pada bobot uji.
Memori flash non-volatile menyimpan nilai kalibrasi, mendukung pemulihan parameter kalibrasi dari lembar data PLC untuk penggantian modul yang mudah.
Parameter produk
Detail berikut adalah untuk modul skala berat Allen Bradley 1771-WS.
| Kategori |
Parameter terperinci |
| Mode operasi |
Lokal dan Remote |
| Kinerja konversi |
Tingkat Konversi: 20 Pembaruan per detik Rata-rata: 1-200 (yang dapat dipilih pengguna dalam penambahan tunggal) Resolusi: Ditampilkan - 1: 985.000 (@ 3MV/V), 1: 656.000 (@ 2MV/V) Internal - 1: 1.048.576 |
| Karakteristik input |
Mendukung hingga 8 350 ohm muatan sel (eksitasi 5V) Kisaran tegangan mode umum ≤ 2.5VDC Rasio penolakan mode umum 100dB (pada atau di bawah 60Hz) |
| Persyaratan Daya |
Tegangan Input Backplane: Maksimal 40VDC Backplane Current Load: maksimum 1.5a@5vdc |
| Persyaratan lingkungan |
Kisaran suhu operasi: 0 ° C hingga 60 ° C (32 ° F hingga 140 ° F) Kisaran suhu penyimpanan: -20 ° C hingga 85 ° C (-4 ° F hingga 185 ° F) Kisaran kelembaban: 0-90% (non-kondensasi) |
| Terkait kalibrasi |
Koefisien Suhu: Kurang dari 0,005% dari skala penuh per derajat C C2 Input/Isolasi Output C2 dari Bagian Digital: Minimum 1000VDC |
| Persyaratan perangkat lunak |
Kompatibel dengan Windows 95/98/NT/2000 Membutuhkan perangkat lunak RSLogix ™ 5 dan RSLinx ™ |
