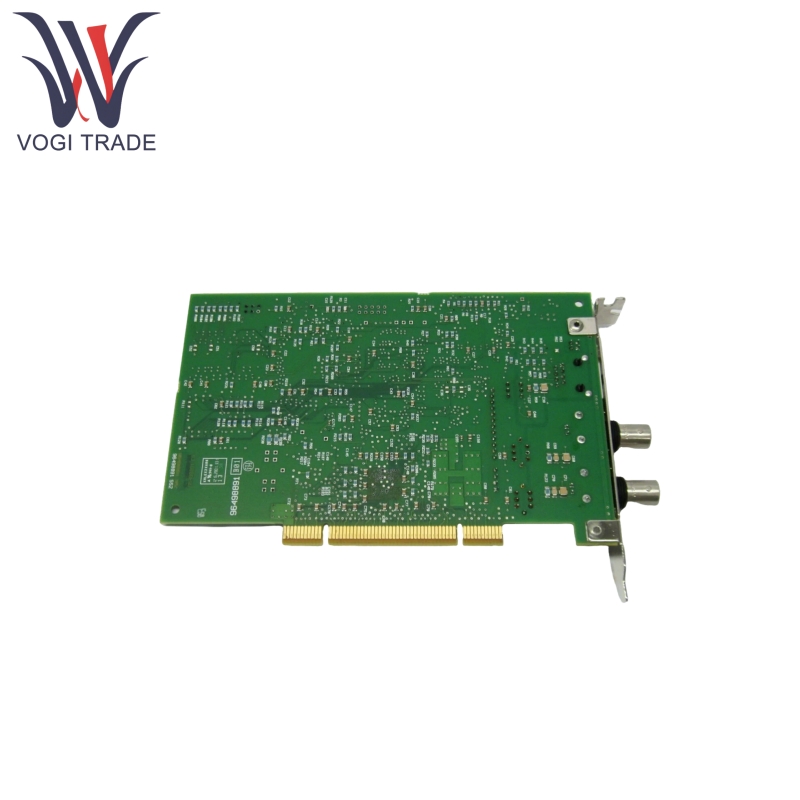

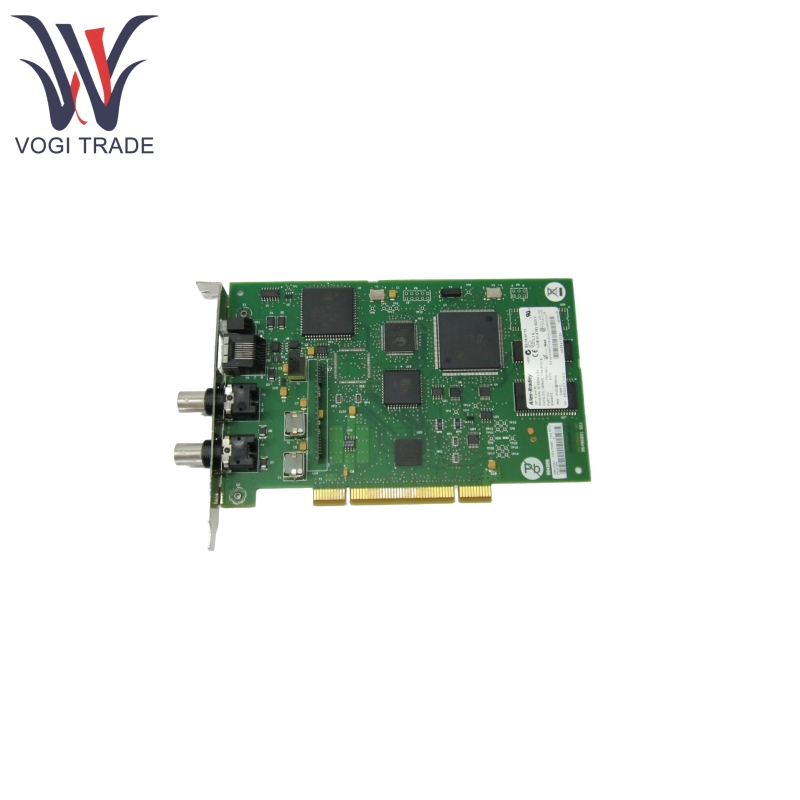

Allen Bradley 1784-pcic

Fitur Produk

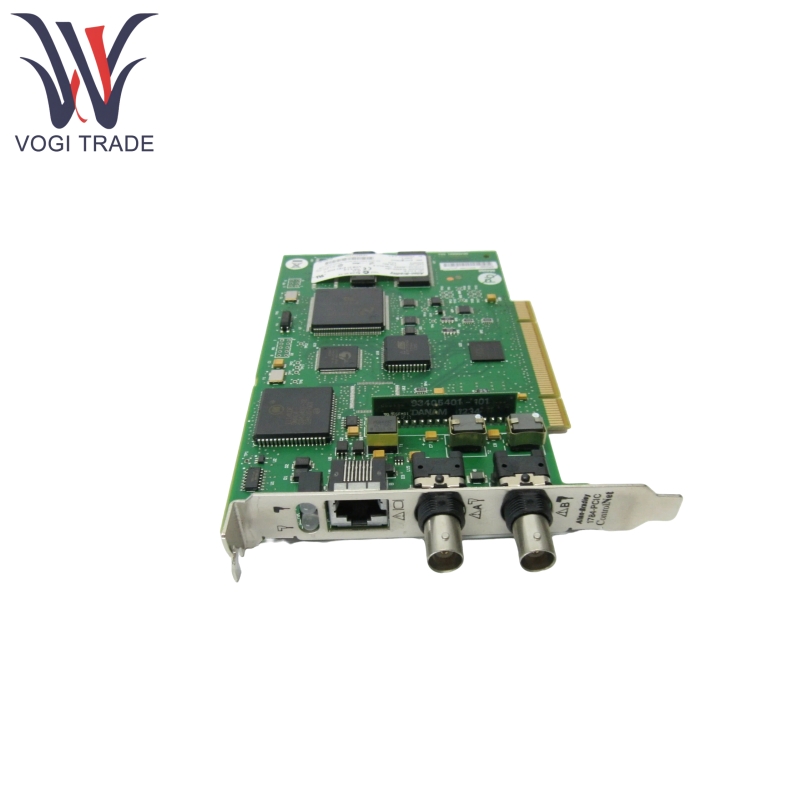

Allen Bradley 1784-PCIC mendukung dua metode koneksi: satu adalah untuk terhubung langsung ke jaringan ControlNet melalui antarmuka BNC (Saluran A dan Saluran B). Yang lainnya adalah untuk terhubung ke perangkat ControlNet lain di jaringan melalui antarmuka RJ-45 dari port akses jaringan (NAP) menggunakan kabel khusus 1786-cp.

Allen Bradley 1784-PCIC mendukung media yang berlebihan. Jika jaringan menggunakan sistem kabel yang berlebihan, saluran A dan saluran B masing -masing dapat dihubungkan ke dua kabel untuk meningkatkan keandalan komunikasi. Dalam sistem yang tidak berlebihan, hanya saluran A yang perlu dihubungkan.

Allen Bradley 1784-PCIC dilengkapi dengan lampu indikator LED (saluran A dan B), yang dapat digunakan untuk menentukan catu daya perangkat, status driver, kesalahan jaringan, dll., Berdasarkan status lampu (konstan menyala, berkedip, bergantian).

Allen Bradley 1784-PCIC sensitif terhadap listrik statis, sehingga prosedur anti-statis harus diikuti selama operasi (menggunakan tali pergelangan tangan grounding, pemakaian dengan menyentuh benda yang dibumikan, menghindari pin konektor sentuhan dan sebagainya).

Prinsip Kerja Produk

Masukkan kartu antarmuka komunikasi Allen Bradley 1784-PCIC ke dalam slot PCI yang tersedia (bukan PCI Express) di komputer, mengamankannya dengan sekrup, dan terhubung ke jaringan (melalui antarmuka BNC ke jaringan ControlNet atau melalui kabel 1786-cp ke perangkat jaringan).

Instal driver yang sesuai untuk sistem operasi Anda (file driver terletak di direktori \ driver pada CD khusus). Untuk instalasi awal atau pembaruan driver, ikuti langkah -langkah dalam dokumentasi (tentukan jalur driver melalui "Device Manager").

Konfigurasikan driver ControlNet menggunakan perangkat lunak RSLinx (tentukan alamat jaringan, nomor seri perangkat, dll.), Atau konfigurasikan driver Backplane virtual menggunakan sasis sasis monitor softlogix (berlaku untuk pengontrol softlogix5800).

Komputer bertukar data dengan perangkat di jaringan ControlNet melalui kartu ini, fungsi pendukung seperti akses terminal pemrograman, pemantauan perangkat, dan akuisisi data.

Parameter produk

Detail berikut adalah untuk kartu antarmuka komunikasi Allen Bradley 1784-PCIC.

Kompatibilitas bus PCI: sesuai dengan PCI Revisi 2.2. Kompatibel dengan slot PCI 5V/3.3V, slot PCI 32-bit/64-bit, dan slot PCI-X. Tidak kompatibel dengan slot PCI Express.

Kompatibilitas Sistem Operasi: Mendukung Windows XP (dengan Paket Layanan 1 atau lebih tinggi), Windows 2000 (dengan Paket Layanan 4 atau lebih tinggi), Windows 98, dan Windows ME.

Kompatibilitas Perangkat Lunak: Membutuhkan perangkat lunak Rockwell RSLinx (versi 2.42.00 atau lebih baru) dan RSNetWorx untuk perangkat lunak ControlNet.

Isolasi Listrik: Tegangan isolasi kontinu 50V, diuji untuk menahan 600V selama 60 detik.

Suhu Operasi: 0 ~ 55 ° C (32 ~ 131 ° F)

Suhu penyimpanan: -40 ~ 85 ° C (-40 ~ 185 ° F)

Kelembaban relatif: 5% ~ 95% non-kondensasi

Kinerja Mekanik:

Getaran: 2G @ 10 ~ 500Hz (sesuai dengan IEC 60068-2-6)

Kejutan Operasi: 30G (IEC 60068-2-27)

Guncangan yang tidak beroperasi: 50g

Catu daya dan konsumsi daya:

Persyaratan Daya: 5V DC, 700mA Max. (Kelas 2)

Disipasi Daya: 3.5W
