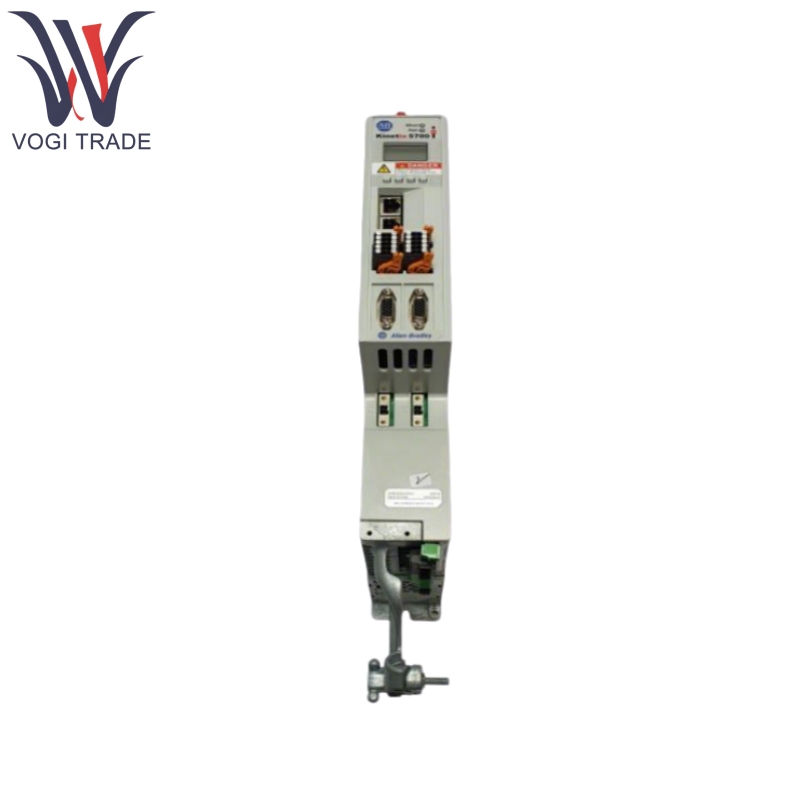

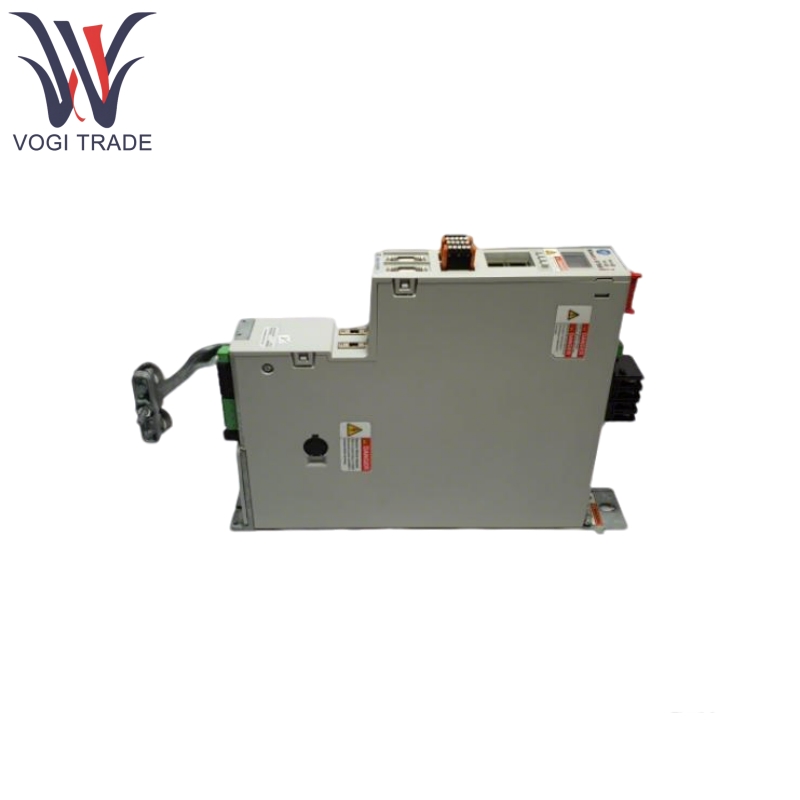

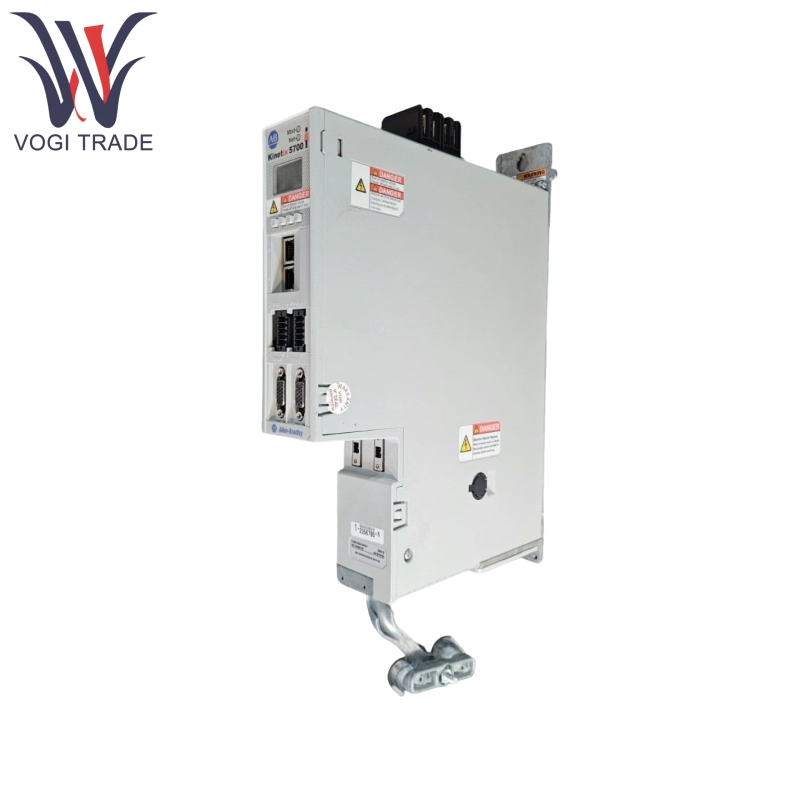

Allen Bradly 2198-D020-ers3

ProduFitur CT

Allen Bradly 2198-D020-ers3 fitur konektor untuk daya, umpan balik, kontrol, dan keamanan.

1. Mengonversi daya dc-bus menjadi daya AC:

Untuk mengendarai dua motor servo, mendukung gerakan terintegrasi melalui Ethernet/IP dan fungsi keselamatan.

2. Konektor Daya Motor (MP):

Digunakan untuk menghubungkan daya motor (fase V, V, W) untuk dua sumbu (sumbu A dan sumbu B).

Ukuran kawat: 0,75-2,5 mm² (18-14 AWG).

Torsi untuk terminal: 0,5-0,6 N • M (4,4-5,3 lb • dalam).

3. Motor Brake Connectors (BC):

Terhubung ke rem penahan motor (MBRK+ dan MBRK–).

Mendukung daya rem 24V DC.

4. Konektor Umpan Balik Motor:

Konektor MF (Umpan Balik Motor): Konektor 2-pin untuk umpan balik DSL (Digital Servo Link) (mis., Dari motor VP Kinetix), sinyal pendukung D+ dan D–.

Konektor UFB (Umpan Balik Universal): Konektor 15-pin untuk hiperface, incremental, atau endat encoder, dengan pin untuk sinyal, data, dan daya cosine (5V atau 9V).

5. Konektor Input Digital (IOD):

Konektor 10-pin dengan 4 input digital yang dapat dikonfigurasi (arus-sinking, 24V DC 15 mA).

Mendukung fungsi seperti Enable, Home, Registration, dan Overtravel Limits.

6. Konektor Torque-Off (STO) Aman:

Konektor 16-pin untuk koneksi keselamatan hardwired, mendukung sinyal keselamatan bertingkat antar drive.

7. Konektor Bus DC:

Menggunakan sistem koneksi-bus bersama (bilah bus) untuk terhubung ke catu daya DC-bus, memungkinkan berbagi daya dengan modul lain.

8. Konektor Daya Kontrol 24V (CP):

Menyediakan 24V DC (21.6–26.4V) untuk sirkuit kontrol.

Ukuran kawat: 0,5-2,5 mm² (20-14 AWG) dengan torsi 0,22-0,25 N • M (1,9-2,2 lb • dalam).

Aplikasi produk

Presisi Precision Machinery Manufacturing:

Di bidang alat mesin CNC, Allen Bradly 2198-D020-ers3 memastikan pergerakan alat atau tabel mesin yang tepat berdasarkan posisi presisi tinggi, kecepatan dan kemampuan kontrol torsi, yang memenuhi persyaratan ketat pemesinan presisi untuk akurasi. Ini mendukung berbagai perangkat umpan balik untuk memantau dan menyesuaikan status gerak secara real time, secara efektif mengurangi kesalahan pemesinan dan meningkatkan kualitas produk. Dalam pembuatan komponen presisi, ia dapat mencapai akurasi penentuan posisi level mikron untuk memastikan akurasi dimensi dan kualitas permukaan produk.

Mesin Pengemasan:

Di jalur produksi pengemasan, Allen-Bradly 2198-D020-ers3 memastikan bahwa pergerakan bahan pengemasan yang menyampaikan, mencengkeram dan menempatkan barang-barang yang tepat dan akurat melalui posisi yang akurat dan kontrol kecepatan, memastikan kerapian dan pencocokan kecepatan produk. Ini dapat dengan cepat menanggapi berbagai perubahan di jalur produksi, memenuhi kebutuhan kemasan yang beragam, dan meningkatkan efisiensi dan kualitas pengemasan. Dalam pengemasan makanan, ia dapat secara akurat mengontrol jumlah pengemasan bahan pengemasan dan ritme tindakan pengemasan, mewujudkan operasi pengemasan yang efisien dan tepat.

Jalur perakitan otomatis:

Allen Bradly 2198-D020-ers3 Fungsi kontrol terkoordinasi dual-sumbu memainkan peran kunci dalam lingkungan perakitan otomatis, yang dapat mewujudkan pergerakan tersinkronisasi dari beberapa sumbu untuk memastikan operasi yang stabil dan efisien dari setiap tautan perakitan. Di jalur perakitan pembuatan peralatan elektronik, ia dapat mengontrol lengan robot untuk secara akurat memahami dan memasang komponen elektronik kecil, meningkatkan akurasi dan efisiensi perakitan, dan mengurangi laju cacat produk yang disebabkan oleh kesalahan perakitan.

Kontrol Robot:

Untuk aplikasi robot yang membutuhkan kontrol gerak presisi tinggi, seperti kontrol gerak robot lengan, Allen Bradly 2198-D020-ers3 dapat memenuhi tuntutan tugas-tugasnya yang kompleks. Ini mendukung berbagai jenis umpan balik, dikombinasikan dengan kemampuan kontrol yang kuat, sehingga robot dapat dengan cepat dan akurat melakukan berbagai tindakan untuk meningkatkan efisiensi dan ketepatan kerja robot. Dalam robot penanganan logistik dan pergudangan, itu dapat mewujudkan operasi penanganan dan penanganan yang cepat, dan meningkatkan tingkat otomatisasi pergudangan dan logistik.
