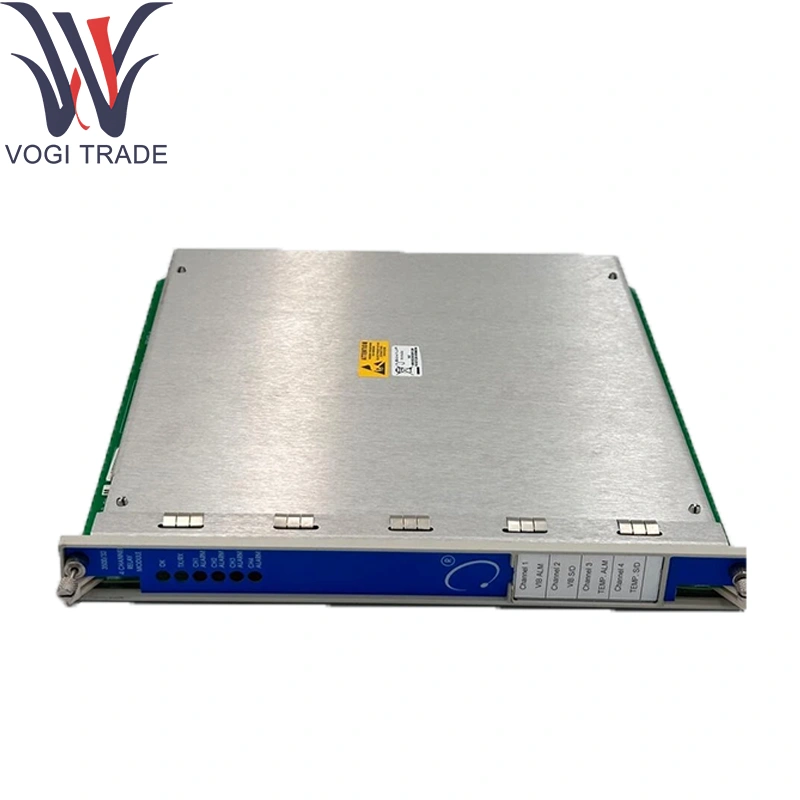

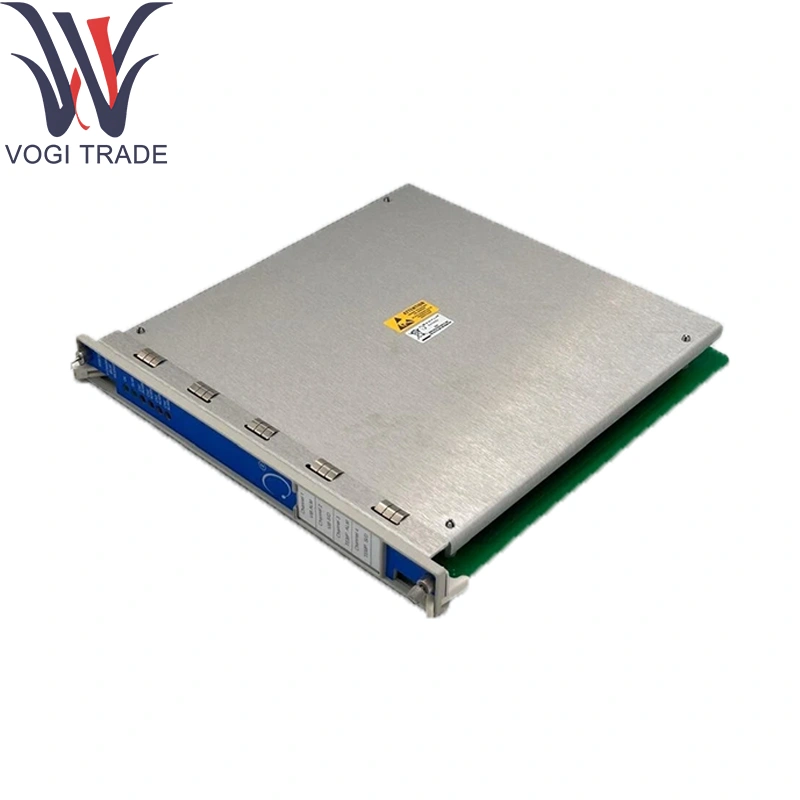

Merek: Benty NevadaDeskripsi: 125712-01Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 14Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada 125712-01 menyediakan output relai formc terisolasi untuk alarm dan pensinyalan perjalanan dalam 3500 seri pemantauan mesin mesin
Pembuatan |
Benty Nevada |
Nomor Model |
125712-01 |
Nomor pemesanan |
125712-01 |
Katalog |
3500/32 |
Keterangan |
Modul relai 4-saluran |
Negara asal |
Amerika Serikat |
Kode HS |
85389091 |
Dimensi |
24*2.4*16 (cm) |
Berat |
1.4 kg |
Informasi pemesanan
3500 modul relai 4-channel
3500/32 -AXX -BXX
A: Modul Output 0 1 Modul I/O Relay 4-Channel
B: Opsi Persetujuan Agensi 0 0 Tidak Ada 0 1 CSA/NRTL/C
Disimpan
125712-01 modul relai 4-saluran cadangan
125720-01 Modul I/O Relay 4-Channel Cadangan
04425545 Tali pergelangan tangan grounding (penggunaan tunggal)
132319-01 Firmware IC
04400037 Alat Penghapusan IC
00580436 Header Konektor, Pengakhiran Internal, 6-Posisi, Hijau
129771-01 Manual Modul Relay 4-Channel
Parameter teknis
Saluran Relay: 4 Relay Independent Formc (SPDT) dari Bently Nevada 125712-01
Peringkat Kontak:
5a di 250VAC (beban resistif)
5a pada 30VDC (beban resistif)
Drive Coil: Drive Solid-State dari 3500 Backplane Logic; Tidak ada daya kumparan eksternal yang diperlukan di Benty Nevada 125712-01
Waktu respons: ≤10ms dari perintah bus ke perubahan kontak
Isolasi: 1kV coil-to-contact dan contact-to-contact dielektrik
Indikator Status: LED panel depan per saluran untuk output-on dan kondisi kesalahan
Backplane Interface: Konektor 50-pin ganda ke Bus Data Rak Seri 3500
Lingkungan Operasi:
Temp: 0 ° C hingga +70 ° C
Kelembaban: Hingga 95%RH, non-kondensasi
Fungsi produk
Pensinyalan Alarm/Trip: Menerima perintah kesalahan atau alarm di atas 3500 bus digital dan mengaktifkan kontak relai yang sesuai ke sirkuit eksternal melalui Benty Nevada 125712-01.
Umpan Balik Diagnostik: Monitor Relay Coil dan Kontak Kesehatan; Laporan macet atau kondisi contact-weld kembali ke antarmuka sistem.
Dukungan redundansi: Dalam konfigurasi multi-modul, saluran dapat diparalelkan atau diproduksi silang untuk skema pemungutan suara relai yang gagal-aman.
Area aplikasi
Perlindungan Turbin Overpeed: Mengemudi Solenoid Turbin-Trip pada Deteksi Kesalahan Overpeed.
Surge/Trip Kompresor: Memulai shutdown kompresor setelah kondisi lonjakan atau kios.
Perlindungan Generator: Mengaktifkan relay buka pemutus pada alarm kesalahan atau kehilangan-loss-of-excitation.
Panel alarm tambahan: Mengemudi Lampu Lokal dan Sirkuit Tanduk untuk Penyebab Selebar Tanaman Kesalahan Mesin.
Safety Interlocks: Mengintegrasikan dengan rantai interlock berperingkat SIL untuk mematikan peralatan proses darurat.
