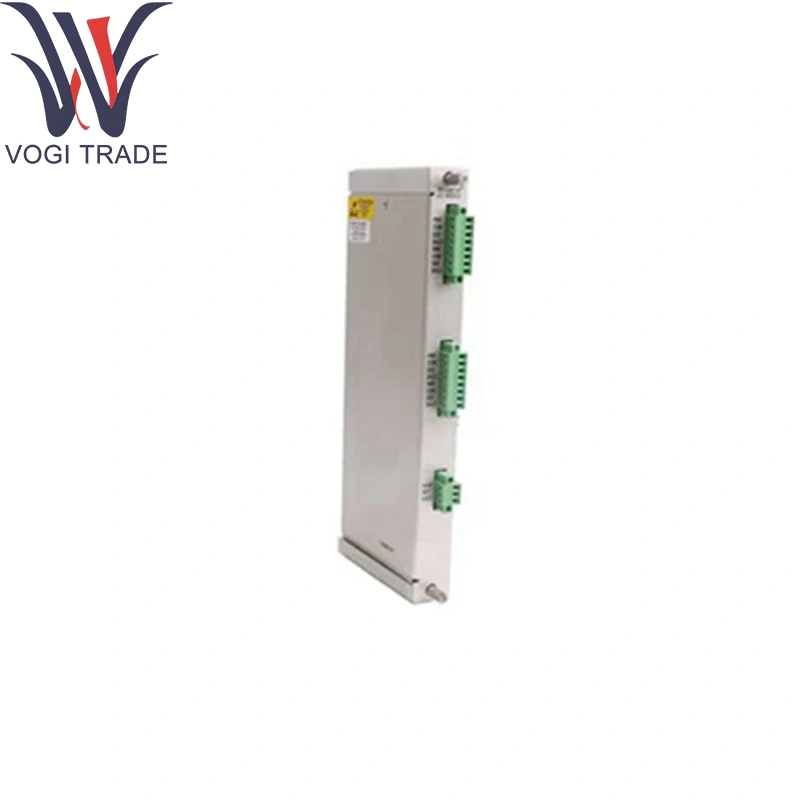

Benty Nevada 133819-02

Informasi pemesanan

Untuk daftar rinci persetujuan negara dan produk spesifik, lihat Panduan Referensi Cepat Persetujuan (108M1756) yang tersedia dari Bently.com.

Output perekam

3500/61-AA-BB

A: Jenis modul I/O.

0 1 RTD/TC Pengakhiran Internal Modul I/O yang Tidak Terkisolasi

0 2 RTD/TC Modul I/O Modul yang tidak terisolasi

0 3 TC Terisolasi Modul Pengakhiran Internal

0 4 TC Terisolasi Modul Pengakhiran Eksternal

0 5 RTD/TC Modul I/O yang tidak terisolasi dengan hambatan internal

B: Opsi persetujuan agensi

0 0 Tidak Ada

0 1 CSA/NRTL/C (Kelas 1, Div 2)

0 2 ATEX/ IECEX/ CSA (Kelas 1, Zona 2)

Parameter teknis

Saluran: 6 Input, secara individual dikonfigurasi untuk Bently Nevada 133819-02 sebagai:

RTD: 4-kawat (PT100/PT1000) dengan eksitasi 1MA

TC: Tip Terisolasi (Typese/J/K/T) dengan kompensasi persimpangan dingin on-board

Rentang & Akurasi RTD: –200 ° C hingga +850 ° C, ± 0,1 ° C

Rentang & Akurasi Termokopel: –250 ° C hingga +1372 ° C (Jenis-dependen), ± 0,25 ° C (atau ± rentang 0,1%)

Resolusi: Konversi A/D 16-bit Δς (langkah 0,1 ° C)

Laju Pengambilan Sampel: 2Samples/detik per saluran (simultan)

Output perekam: 6 output 0–10V terisolasi (hingga 10mA) untuk perekam bagan eksternal

Logika alarm: membandingkan setiap saluran dengan batas tinggi/rendah yang dapat diprogram; Bendera alarm di bus digital dan melalui LED panel depan

Perlindungan Input: Penjepit tegangan berlebih ke ± 35V; Reverse-polarity aman

Isolasi: Saluran-ke-Chassis: 1KV di Benty Nevada 133819-02

Daya: 24VDC melalui Backplane; ≤5W

Lingkungan: 0 ° C - 70 ° C Operasi; –40 ° C - 85 ° C penyimpanan; hingga 95%RH non-kondensasi

Fungsi produk

Pengkondisian Sinyal: menggairahkan dan linearisasi loop RTD/termokopel melalui Benty Nevada 133819-02 dengan terminasi presisi tertanam.

Digitalisasi & Perbandingan: Mengonversi sinyal analog ke data digital dan dibandingkan dengan setpoint.

Antarmuka Perekam: Menyediakan output perekam analog simultan untuk setiap saluran.

Diagnostik: Monitor integritas sensor-loop dan kesehatan diri; melaporkan kesalahan ke antarmuka sistem.

Area aplikasi

Suhu bantalan turbin & kompresor: Pengawasan terus menerus menggunakan Benty Nevada 133819-02 dari Bearing Housings.

Pemantauan Proses-Fluid: Melacak suhu inlet/outlet di seluruh penukar panas.

Gearbox & Seal Housings: Pemetaan suhu multi-titik dengan Benty Nevada 133819-02 untuk kesehatan gearbox.

Panel Area Berbahaya: Instalasi Zone2/Div2 yang membutuhkan isolasi on-board.

Integrasi Rekorder Bagan: Fasilitas yang Membutuhkan Log Hardcopy Menampilkan Benty Nevada 133819-02.
