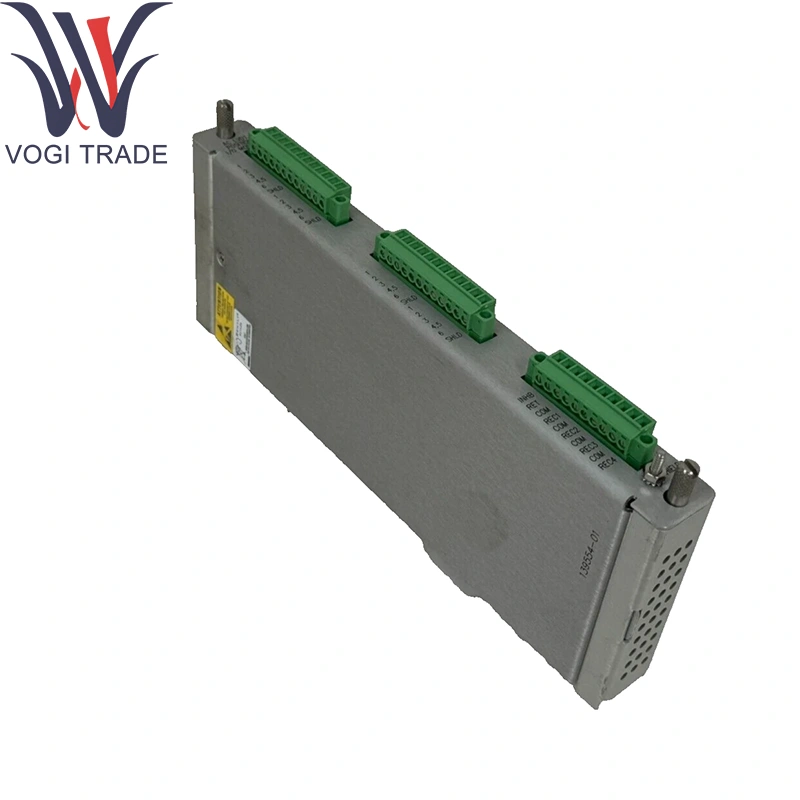

Merek: Benty NevadaDeskripsi: 135137-01Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 12Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada 135137-01 dirancang untuk pemantauan poros poros dan posisi katup presisi pada turbin, kompresor, pompa, dan mesin bolak-balik.
| Pembuatan |
Benty Nevada |
| Nomor Model |
3500/45-01-00 |
| Nomor pemesanan |
135137-01 |
| Katalog |
3500/45 |
| Keterangan |
AC LVDT POSISI I/O MODUL |
| Negara asal |
Amerika Serikat |
| Kode HS |
85389091 |
| Dimensi |
241 mm x 24,4 mm x 99,1 mm |
| Berat |
0,4 kg |
Informasi pemesanan
Monitor Posisi
3500/45-AA-BB
A: Jenis Modul I/O
01 Modul I/O Posisi dengan Pengakhiran Internal (Proximitor, RPT, DC LVDT)
02 Modul Posisi I/O dengan terminasi eksternal (Proximitor, RPT, DC LVDT)
05 AC LVDT POSISI I/O Modul dengan penghentian internal
06 AC LVDT POSISI I/O Modul dengan terminasi eksternal
B: Persetujuan agensi
00 tidak ada
01 Cnrtlus (Kelas 1, Divisi 2)
02 ATEX / IECEX / CSA (Kelas 1, Zona 2)
Parameter teknis
Saluran: 4 input LVDT independen (diferensial, 4-kawat) untuk Benty Nevada 135137-01
Eksitasi: 3VRMS pada 4kHz per saluran (osilator internal) di Benty Nevada 135137-01
Rentang input (perangkat lunak-terpilih):
± 1mm, ± 2mm, ± 5mm, ± 10mm rentang
Konversi & Resolusi: 16-bit Δς ADC, pengambilan sampel simultan; ~ 0,002% dari rentang
Akurasi: ± 0,1% dari skala penuh setelah kalibrasi lapangan
Laju pengambilan sampel: 1kHz per saluran, simultan
Isolasi: saluran 1kv-ke-chansis dan saluran-ke-saluran
Diagnostik: Deteksi Sensor-Presensi, Alarm Terbuka/Sirkuit Pendek, Over-Range per saluran
Konsumsi Daya: ≤6W dari backplane 24VDC
Peringkat Lingkungan:
Temp Operasi: 0 ° C hingga +70 ° C
Temp penyimpanan: –40 ° C hingga +85 ° C
Kelembaban: Hingga 95%RH, non-kondensasi
Fungsi Produktion
Benty Nevada 135137-01 memberikan eksitasi AC yang stabil untuk LVDT, menghilangkan osilator eksternal. Demodulasi output diferensial, linierisasi sinyal posisi, dan mendigitalkan data dengan resolusi 16-bit. Membandingkan posisi terhadap batas yang dapat diprogram untuk alarm perjalanan berlebih dan terus menerus memantau integritas loop.
Area aplikasi
Turbine Thrust Bearing Monitoring: Pelacakan posisi aksial real-time menggunakan Benty Nevada 135137-01 untuk mencegah gosok
Posisi batang & piston bolak-balik: pemantauan stroke/waktu tinggal di mesin/kompresor
Umpan Balik Posisi Katup: Kontrol yang tepat untuk katup proses
Generator Ekspansi Winding Akhir: Pemantauan Gerakan Aksial Di bawah Pertumbuhan Termal
Pemeliharaan Berbasis Kondisi: Tren-Analisis Melalui Benty Nevada 135137-01 untuk Penjadwalan Layanan Prediktif
