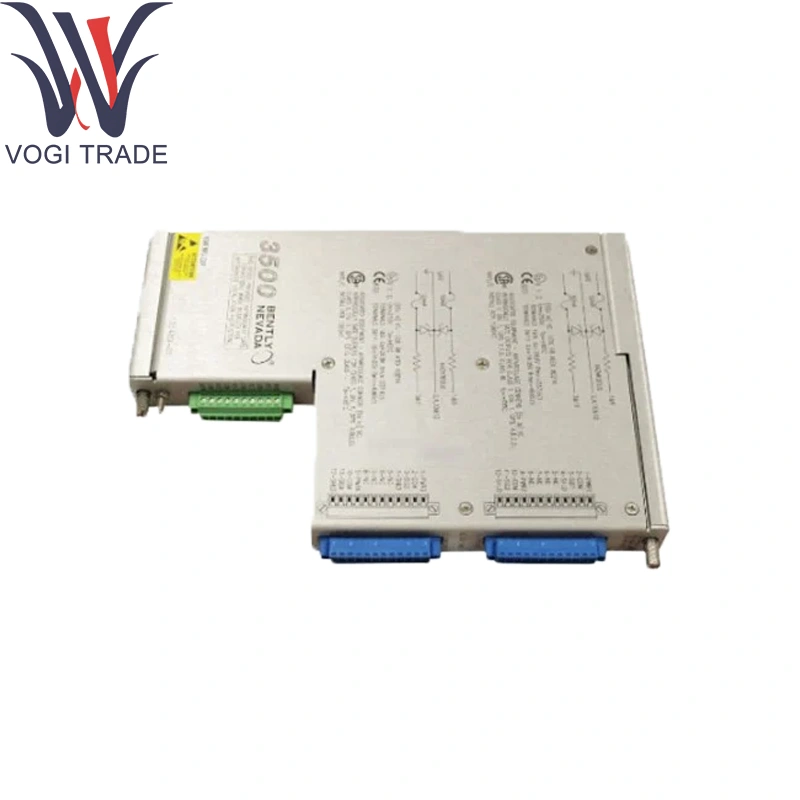

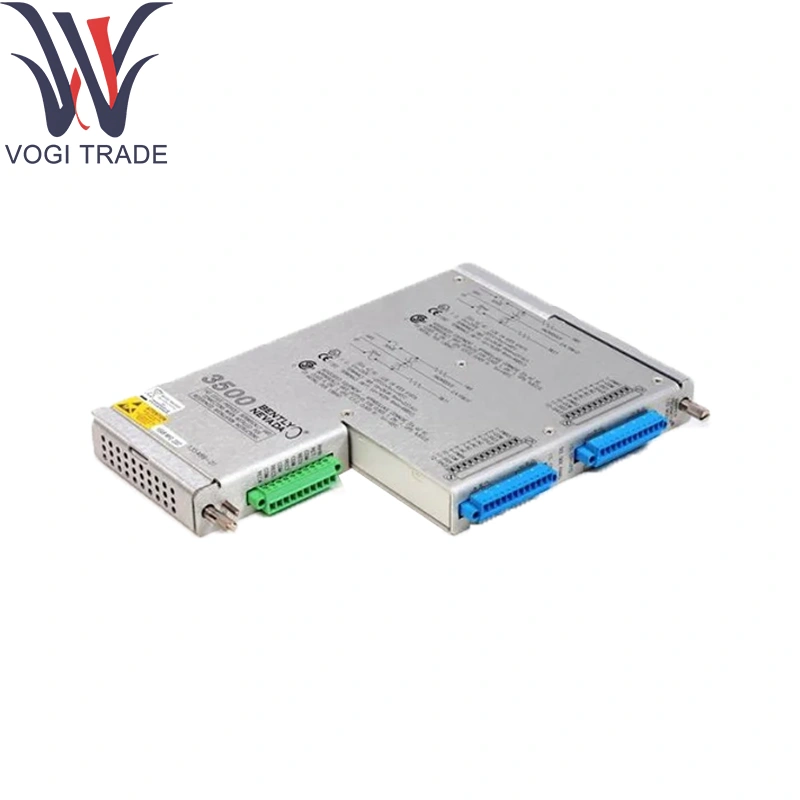

Merek: Benty NevadaDeskripsi: 135489-02Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 12Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada 135489-02 Dipasang di rak 3500/00, kondisi modul 135489-02 hingga empat sinyal proximity-probe atau getaran-transduser di area berbahaya (Classiv Div2/Zone2)
| Pembuatan |
Benty Nevada |
| Nomor Model |
3500/42m-05-00 |
| Nomor pemesanan |
135489-02 |
| Katalog |
3500 |
| Keterangan |
Modul I/O dengan hambatan internal |
| Negara asal |
Amerika Serikat |
| Kode HS |
85389091 |
| Dimensi |
24*12*2.4 (cm) |
| Berat |
0,46 kg |
Informasi pemesanan
Deskripsi produk
3500/42m-AA-BB
A: Jenis Modul I/O
Lihat Jenis Modul I/O di halaman 19.
B: Opsi Persetujuan Area Berbahaya
00
Tidak ada
01
CSA / NRTL / C (Kelas 1, Divisi 2)
02
ATEX / IECEX /CSA (Kelas 1, Zona 2)
Parameter teknis
Saluran: 4 Input Analog Terisolasi, dapat dipilih untuk Benty Nevada 135489-02:
Eddy-Current Proximity Probe (0–50VP-P)
Accelerometer IEPE (bertenaga loop 4MA)
Hambatan intrinsik-keselamatan: jaringan zener-diode/penghalang internal per saluran di Benty Nevada 135489-02, disertifikasi untuk Penggunaan Klasik Div2/Zone2
Eksitasi Probe: –23VDC @ ≤12mA per saluran (penghalang-terisolasi)
Pengkondisian Input:
Gain yang dapat diprogram (× 1, × 2, × 5)
Resistor terminasi bawaan (1kΩ untuk probe, 120Ω untuk IEPE) di Benty Nevada 135489-02
Filter band-pass yang dapat dipilih lapangan (pita getaran broadband 1 ×, 2 ×, broadband)
Isolasi: 1kV penghalang tanah sekunder-ke
Konsumsi Daya: 24VDC (18–32VDC), total ≤4W
Lingkungan:
Temp Operasi: 0 ° C hingga +70 ° C
Temp penyimpanan: –40 ° C hingga +85 ° C
Kelembaban: ≤95%RH, non-kondensasi untuk Bently Nevada 135489-02
Fungsi produk
Pengondisian sinyal intrinsik-keamanan: Menyediakan eksitasi, isolasi penghalang, dan linierisasi melalui Benty Nevada 135489-02 untuk sinyal tingkat rendah di daerah berbahaya.
Hambatan on-board: Menghilangkan penutup penghalang terpisah-pengurangan jejak panel di Benty Nevada 135489-02.
Output Backplane Digital: Mengubah sinyal yang dikondisikan menjadi data digital yang didistribusikan di atas 3500 bus backplane.
Modul pendukung inti
3500/00 Rack Chassis: Pasokan daya backplane untuk Benty Nevada 135489-02 dan Communications Bus.
3500/01 Modul Antarmuka Sistem: Mengumpulkan Data I/O Digital
3500/03 Modul Output Relai: Memberikan Kontak Relai Formulir-C
3500/04 Modul Analog-Output: Menyediakan output 4–20mA
3500/65 Modul Loss-of-Signal: Monitor Kontinuitas Saluran
