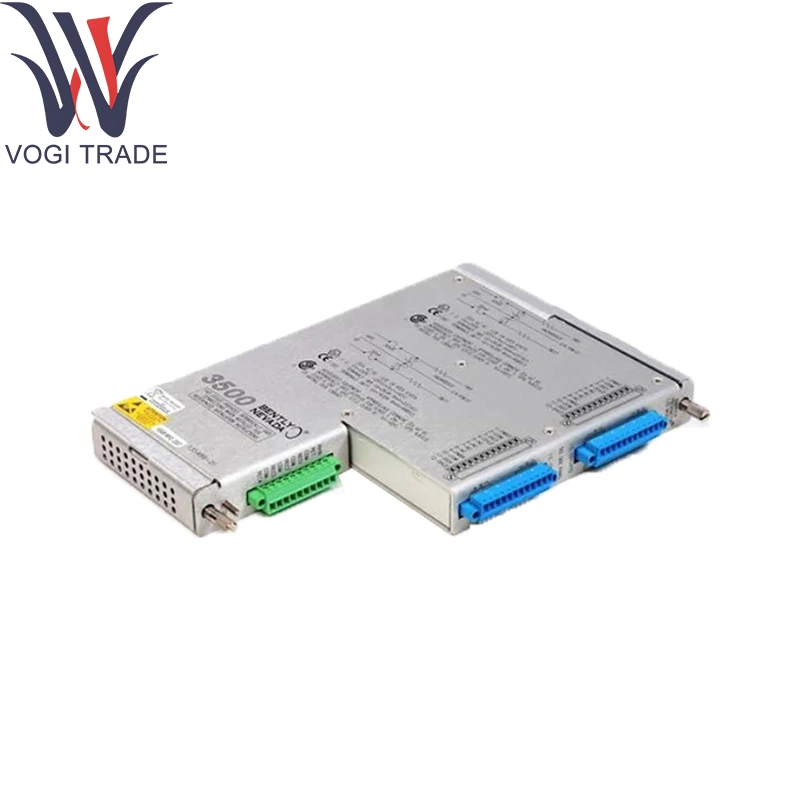

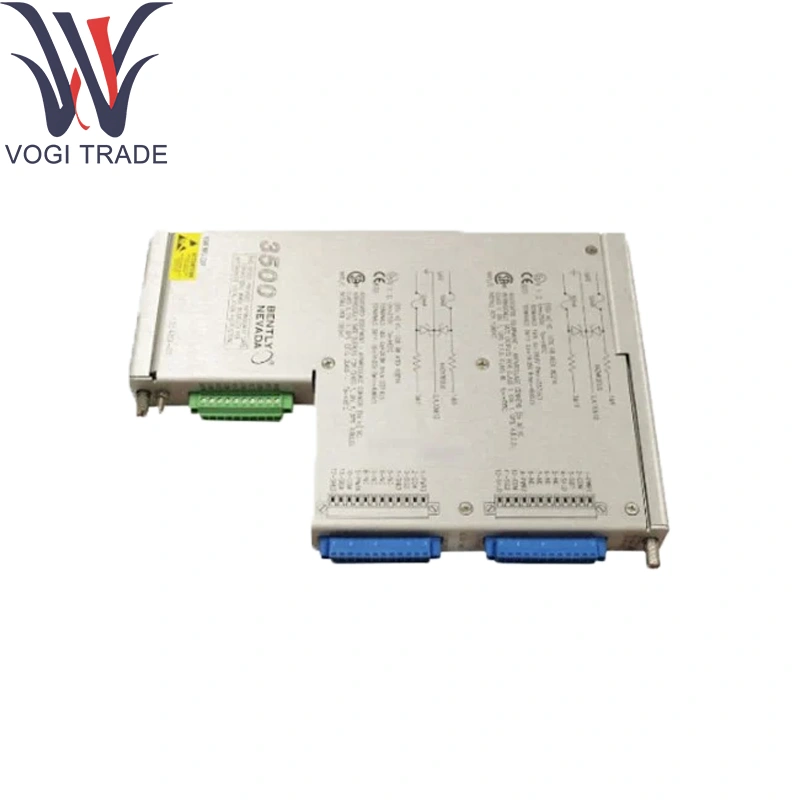

Merek: Benty NevadaDeskripsi: 135489-03Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 12Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada 135489-03 dipasang di rak 3500/00, kondisi modul 135489-03 hingga empat eddy-current probe-probe atau sinyal transduser getaran di area berbahaya (Zone2/Division2).
Pembuatan |
Benty Nevada |
Nomor Model |
3500/40M-06-00 |
Nomor pemesanan |
135489-03 |
Katalog |
3500 |
Keterangan |
Modul I/O dengan hambatan internal |
Negara asal |
Amerika Serikat |
Kode HS |
85389091 |
Dimensi |
24*12*2.4 (cm) |
Berat |
0,46 kg |
Informasi pemesanan
Deskripsi produk
3500/42m-AA-BB
A: Jenis Modul I/O
Lihat Jenis Modul I/O di halaman 19.
B: Opsi Persetujuan Area Berbahaya
00
Tidak ada
01
CSA / NRTL / C (Kelas 1, Divisi 2)
02
ATEX / IECEX / CSA (Kelas 1, Zona 2)
Parameter teknis
Saluran: 4 Input Analog Terisolasi (kedekatan atau getaran IEPE) dari Benty Nevada 135489-03
Hambatan intrinsik-keselamatan: jaringan zener-diode/penghalang internal per saluran, disertifikasi untuk classi, zona2/div2
Eksitasi probe: –23VDC @ ≤12mA per saluran (penghalang-terisolasi) di Benty Nevada 135489-03
Rentang Input: 0–50VP-P Output Probe Current atau Input IEPE 4–20MA
Pengkondisian Sinyal:
Gain yang dapat diprogram (× 1 hingga × 10)
Filter band-pass yang dapat dipilih lapangan (1 ×, 2 ×, broadband)
Penghentian input bawaan (1kΩ untuk probe; 120Ω untuk IEPE)
Isolasi: 1KV Channel-to Chassis (penghalang sekunder untuk ground sasis)
Konsumsi Daya: 24VDC (18–32VDC), total ≤4W
Lingkungan:
Temp Operasi: 0 ° C hingga +70 ° C
Temp penyimpanan: –40 ° C hingga +85 ° C
Kelembaban: ≤95% RH, non-kondensasi untuk Benty Nevada 135489-03
Fungsi produk
Pengondisian sinyal yang aman secara intrinsik: Menerapkan eksitasi, isolasi penghalang, penyaringan, dan linierisasi melalui Bently Nevada 135489-03 untuk output sensor.
Penyederhanaan Area Bahaya: Menghilangkan kebutuhan akan penutup penghalang eksternal dengan mengintegrasikannya di atas kapal di Nevada 135489-03, mengurangi ruang panel.
Output Data Digital: Mengubah sinyal yang dikondisikan menjadi disiaran data digital yang dicap waktu di atas 3500 bus backplane.
Modul pendukung inti
3500/00 Rack Chassis: Menyediakan daya, bus backplane, dan dukungan mekanis untuk Benty Nevada 135489-03
3500/01 Modul Antarmuka Sistem: Mengumpulkan Data I/O Digital
3500/03 Modul Output Relai: Menggerakkan Output Relay Form-C
3500/04 Modul Analog-Output: Konversi Nilai yang dipantau
3500/65 LOSS-OF-SIGNAL MODUL: Mendeteksi kegagalan probe atau kabel
