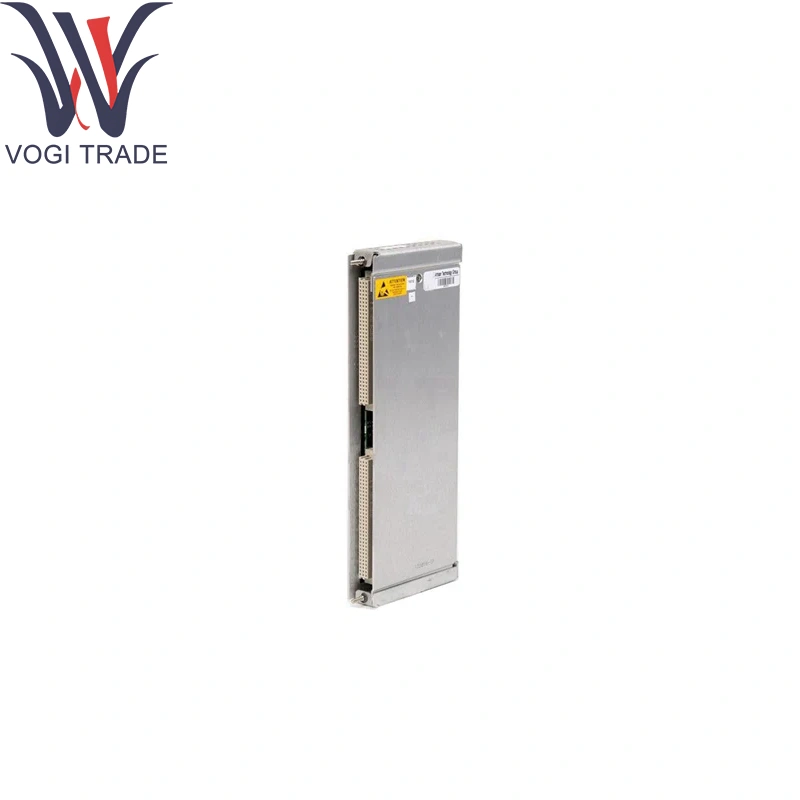

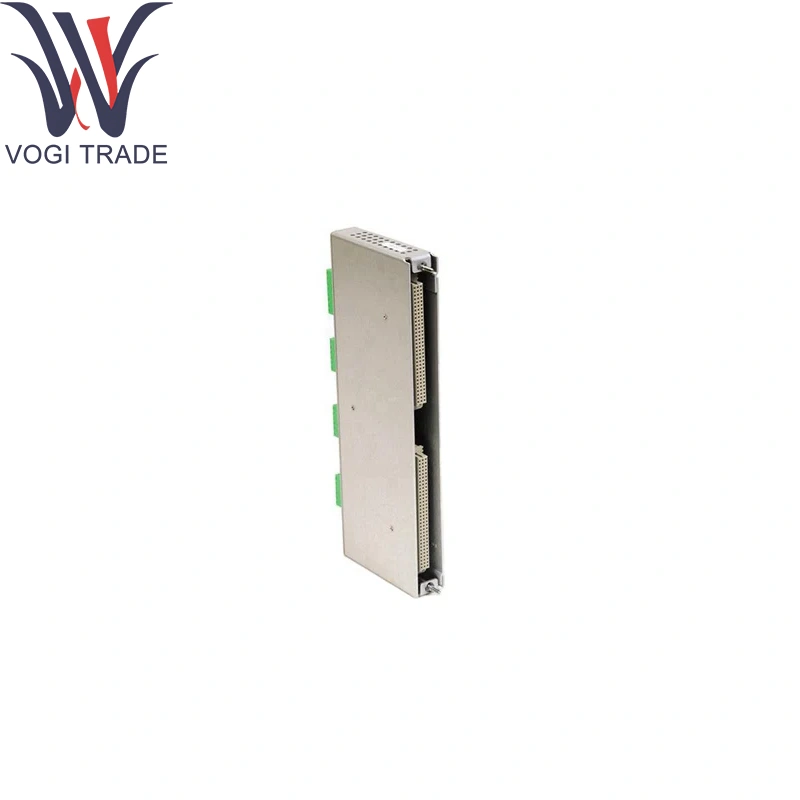

Merek: Benty NevadaDeskripsi: 135813-01Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 8Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada 135813-01 Agregat Perlindungan dan Monitor Kondisi Data dari 3500 Modul Rack dan menyediakan Annunciation Lokal dan Komunikasi Jarak Jauh.
| Pembuatan |
Benty Nevada |
| Nomor Model |
135813-01 |
| Nomor pemesanan |
135813-01 |
| Katalog |
3500/93 |
| Keterangan |
Tampilkan Modul I/O Antarmuka |
| Negara asal |
Amerika Serikat |
| Kode HS |
85389091 |
| Dimensi |
24*10*3 (cm) |
| Berat |
1.2 kg |
Informasi pemesanan
Tampilan Sistem
3500/93-AKX-BXN-120-520;
A: Opsi pemasangan:
01 sistem pemasangan wajah [redup harus
dipasang di slot 15, 0 modul
tidak termasuk)
02 Rak EIA Rack 19-Inch (VO
termasuk modul)
03 Panel Mount /0 Modul
termasuk
04 mount independen [stainless
Perumahan baja, modul yo
termasuk
05 Back-LGHted System Face Mount
(01m harus dipasang di slot
Termasuk 15, /o modul,
catu daya eksternal
diperlukan)
06 Rak EIA 19-inci Lighted
Termasuk modul I/O
catu daya eksternal
diperlukan)
07 Panel Back-Lighted Mount (VO
termasuk modul, eksternal
diperlukan catu daya)
08 Mount Independen Lighted
(Perumahan stainless steel, /o
termasuk modul, eksternal
diperlukan catu daya)
B: Jenis jarak pemasangan/kabel:
00 Diperlukan Nocable
01 10foot (3 meter | Coble [PVC]
Kabel 02 50 kaki (15,24 meter)
(Evo
Kabel 03 50 kaki (15,24 meter)
{Teflon}
Kabel 04 100 kaki [30,5 meter)
(PVC)
Kabel 05 100 kaki [30,5 meter)
(Teflon)
C: Catu Daya Eksternal:
00 tidak ada
01 115 waktu
02 230 Voltac
03 pasokan atexexternal
D: Opsi Persetujuan Agensi:
00 tidak ada
01 CSainrtuic
02 ATEX/CSA (klos 1, zona 2)
Parameter teknis
Input Backplane: Status Penguat Bus Digital, Alarm, dan Tag Tren
Output diskrit:
16 × Forma (SPST) Kontak relai di Benty Nevada 135813-01
Peringkat: 1a @ 30vdc / 0.5a @ 125vac
Port Serial:
1 × RS-485 (Modbus RTU) untuk Benty Nevada 135813-01
Baud: 1200–115200, 8-N-1, setengah dupleks
Indikator: LED untuk kesehatan, bus-OK, dan aktivitas TX
Isolasi: 1kV antara output relai dan logika
Daya: 24VDC melalui Backplane, ≤2W Konsumsi untuk Benty Nevada 135813-01
Lingkungan: 0 ° C - 70 ° C; ≤95%RH non-kondensasi
Fungsi produk
Agregasi Data: Mengumpulkan alarm/tren waktu nyata dari modul rak melalui Benty Nevada 135813-01.
Annunciation Lokal: Menggerak hingga 16 output lampu/tanduk berbasis relai.
Remote Link: Menyediakan aliran data serial untuk integrasi DCS/SCADA.
Self-test: Monitor komunikasi dan keadaan kesalahan, pensinyalan melalui relay/LED.
Area aplikasi
Annunciators Ruang Kontrol: Turbin/Peringatan Perjalanan Kompresor Menggunakan Benty Nevada 135813-01
Antarmuka Safety-Shutdown: ESD/Horn/Strobe System Integrasi
Gateway DCS/SCADA: Output Seri Modbus RTU
Diagnostik portabel: tautan tampilan rak-ke-rumah
Panel OEM: Indikasi Terpadu dalam Sistem yang Dipasang Skid dengan Benty Nevada 135813-01
