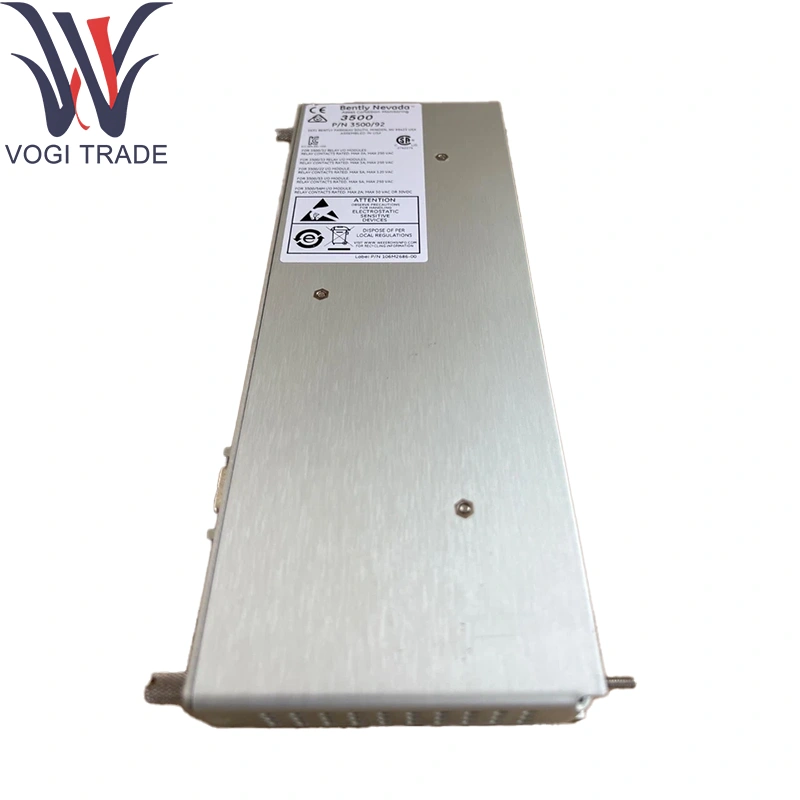

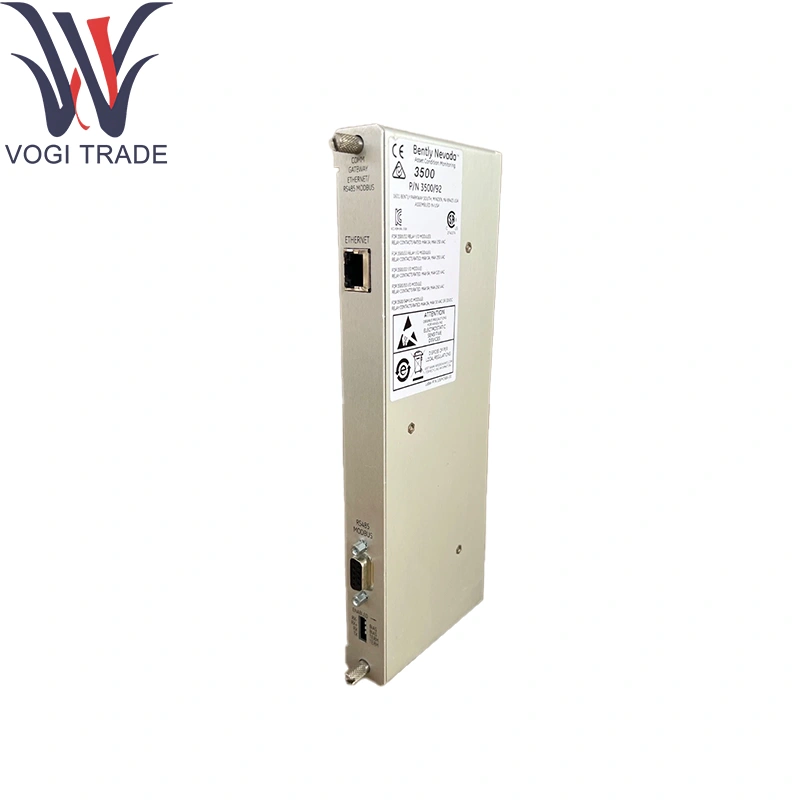

Merek: Benty NevadaDeskripsi: 136188-02Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 15Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada 136188-02 menyediakan gateway serbaguna di rak seri 3500/3700 untuk mengekspos data kesehatan mesin melalui Modbus RTU (RS-485) dan Modbus TCP (Ethernet).
| Pembuatan |
Benty Nevada |
| Nomor Model |
3500/92 |
| Nomor pemesanan |
136188-02 |
| Katalog |
3500/92 |
| Keterangan |
Modul Ethernet/RS485 Modbus I/O |
| Negara asal |
Amerika Serikat |
| Kode HS |
7326909000 |
| Dimensi |
33*8*4 (cm) |
| Berat |
1.4 kg |
Informasi pemesanan
3500/92 Gateway Komunikasi
3500/92-AA-BB-CC
A: Jenis Modul I/O
01 MODBUSRS232/RS422 MODUL I/O
02 MODBUSRS485 MODUL I/O
03 Modul Ethernet/RS232 Modbus I/O
04 Ethernet/RS485 Modul Modbus I/O
B: Jenis memori
01 memori rendah
C: Opsi Persetujuan Agensi
00 tidak ada
01 CSA/NRTL/C 02 CSA/ATEX/IECEX
Tparameter echnical
Backplane Interface: Dual 50-pin Connectors ke 3500 Digital Bus untuk Benty Nevada 136188-02
Port Ethernet: 1 × 10/100Base-T RJ-45 (Modbus TCP)
Port Serial: 1 × RS-485 (Modbus RTU) di blok terminal yang dapat dilepas
Protokol yang Didukung:
MODBUS RTU SLAVE (ASCII Opsional)
Server TCP Modbus
Kapasitas tag: hingga 1.024 register modbus (holding/input)
Pertunjukan:
Throughput Ethernet hingga 100Mbps
Serial Baud Rate 1.200–115.200bps
Latensi respons jajak pendapat <10ms khas dalam Benty Nevada 136188-02
Keamanan & Diagnostik:
Konfigurasi yang dilindungi kata sandi melalui Web-UI
Dukungan perangkap SNMP untuk alarm tautan/kesalahan
LED Backplane-Health dan Network-Status
Daya: 24VDC melalui Backplane (18–32VDC), ≤0.5a
Isolasi: 1KV Galvanic Isolation pada RS-485 dan Ethernet Ports
Lingkungan:
Temp Operasi: 0 ° C hingga +70 ° C
Temp penyimpanan: –40 ° C hingga +85 ° C
Kelembaban: Hingga 95%RH, non-kondensasi
Fungsi produk
Protocol Bridging: Peta 3500-bus Tag data ke register Modbus melalui Benty Nevada 136188-02 untuk klien TCP/RTU.
Agregasi Data: Menyangga pengukuran waktu nyata, alarm, dan diagnostik untuk pemungutan suara eksternal.
Jaringan ganda-port: Mendukung koneksi host Ethernet/serial simultan.
Pemantauan Kesehatan: Laporan Status Tautan dan Kesalahan Backplane Melalui LED/SNMP Traps.
Pemetaan register yang dapat dikonfigurasi: Web-UI/CLI untuk penugasan tag khusus menggunakan Benty Nevada 136188-02.
Area aplikasi
Integrasi DCS/PLC: Data getaran/suhu makan dengan Benty Nevada 136188-02 ke dalam sistem kontrol.
Pemantauan jarak jauh: Menghubungkan 3500 data ke SCADA HMIS melalui Modbus TCP.
Sistem Legacy: Menjembatani rak modern ke infrastruktur RTU Modbus.
Dasbor pemantauan kondisi: Mengagap metrik kesehatan mesin melalui Benty Nevada 136188-02.
Paket Skid OEM: Menyematkan gateway standar dalam mesin menggunakan Benty Nevada 136188-02.
