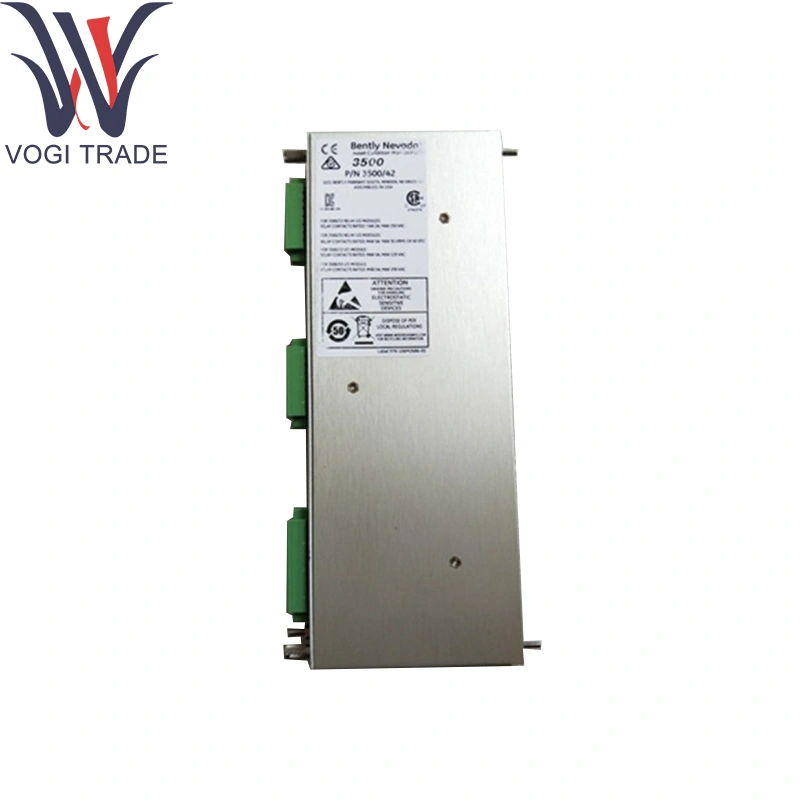

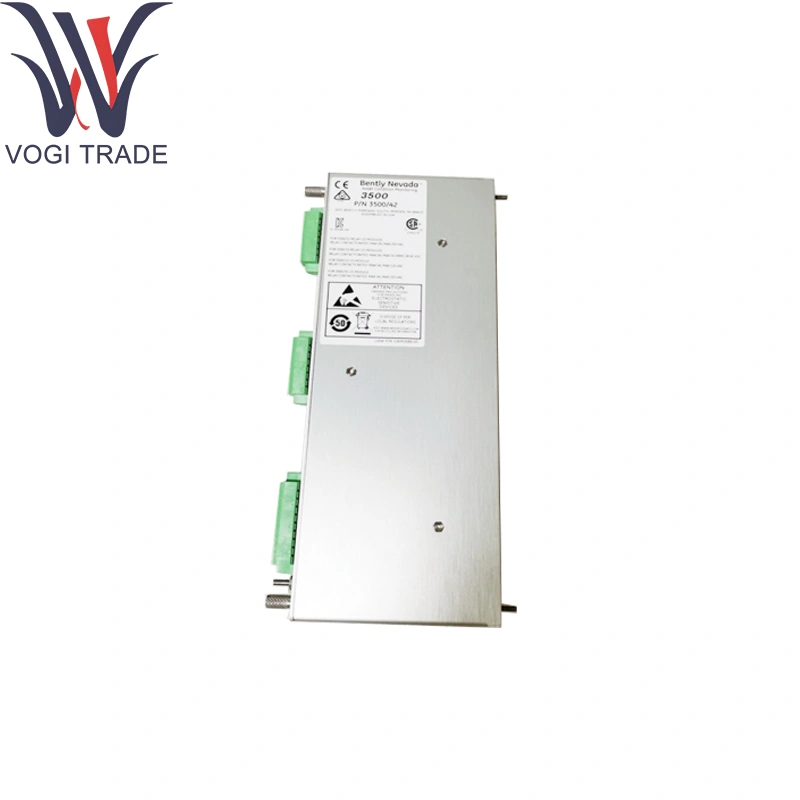

Merek: Benty NevadaDeskripsi: 136294-01Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 13Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada 136294-01 dipasang di rak 3500 seri untuk kondisi dan mendigitalkan hingga enam loop proses 4-20mA (OR –10V hingga +10V sinyal).
| Pembuatan |
Benty Nevada |
| Nomor Model |
3500/62-03-00 |
| Nomor pemesanan |
136294-01 |
| Katalog |
3500/62 |
| Keterangan |
Modul I/O yang terisolasi dengan penghentian internal |
| Negara asal |
Amerika Serikat |
| Kode HS |
85389091 |
| Dimensi |
133mm × 24.4mm × 163.1mm |
| Berat |
2kg |
Informasi pemesanan
Monitor Variabel Proses
3500/62-AA-BB
A: Jenis Modul I/O
Modul 01 -10 hingga +10 VDC I/O dengan penghentian internal
02 -10 hingga +10 modul I/O VDC dengan terminasi eksternal
03 Modul I/O I/O Terisolasi +20 MA dengan penghentian internal
04 Modul I/O I/O Terisolasi +20 MA dengan penghentian eksternal
05 Modul Non-Isolasi +4 hingga +20 MA I/O dengan hambatan internal dan penghentian internal
B: Opsi Persetujuan Agensi
00 tidak ada
01 CSA/NRTL/C.
02 ATEX/CSA (Kelas 1, Zona 2)
Parameter teknis
Saluran: 6 Input Analog Terisolasi di Benty Nevada 136294-01
Rentang Input: 4–20mA (diakhiri secara internal pada 250Ω) atau –10V hingga +10V
Akurasi: ± 0,25% dari skala penuh
Pengulangan: ± 0,1% dari skala penuh
Tegangan Isolasi: 500V Channel-to-Chassis
Imunitas kebisingan: diferensial puncak 500mv
Imunitas Transien: 10kV Burst per IEC Standar
Tingkat konversi: 10 sampel/detik per saluran
Konsumsi Daya: 7W Khas
Temp Operasi: 0 ° C hingga +70 ° C
Temp penyimpanan: –40 ° C hingga +85 ° C
Kelembaban: Hingga 95% RH, non-kondensasi
Fungsi produk
Pengkondisian loop: Buffer dan linearisasi 4-20mA atau ± 10V loop melalui Benty Nevada 136294-01, menerapkan terminasi 250Ω yang tepat.
Digitalisasi: Mengonversi input analog menjadi nilai digital untuk transmisi di atas 3500 bus backplane.
Logika Alarm: Membandingkan setiap saluran dengan setpoint tinggi/rendah yang dapat diprogram dan kondisi alarm bendera.
Diagnostik: Mendeteksi sirkuit terbuka, sirkuit pendek, overrange, dan melaporkan kesalahan ke antarmuka sistem.
Isolasi: Memberikan isolasi galvanik untuk mencegah loop tanah dan melindungi elektronik hilir.
Area aplikasi
Pemantauan Proses: Loop tekanan, aliran, suhu, dan level menggunakan Benty Nevada 136294-01 dalam turbin, kompresor, pompa, dan mesin.
Perlindungan Mesin: Alarm kritis-kritis pengumpanan (tekanan berlebih, overemperature) ke dalam logika perjalanan.
Integrasi DCS/SCADA: Mengubah loop lapangan menjadi data digital dengan Benty Nevada 136294-01 untuk sistem kontrol tanaman.
Panel Area Berbahaya: Instalasi Zone2/Div2 di mana isolasi modul internal menggantikan perangkat keras penghalang eksternal.
Proyek Retrofit: Meningkatkan rak analog menggunakan Benty Nevada 136294-01 sambil mempertahankan loop sensor yang ada.
