Bently Nevada 140734-02

Ikhtisar Produk

140734-02 Modul pemantauan getaran Proximitor empat saluran berkinerja tinggi diluncurkan oleh Bently Nevada, anak perusahaan Baker Hughes. Sebagai salah satu komponen inti dari sistem pemantauan kondisi dan Perlindungan mekanis 3500, 3500/42M dirancang khusus untuk pemantauan getaran, perpindahan, dan posisi mesin berputar dan bolak-balik yang kritis.

3500/42M mengadopsi desain slot 1/4 lebar tunggal dan dapat langsung dimasukkan ke dalam rak standar 3500. Fitur yang paling menonjol adalah tingkat fleksibilitas dan multi-fungsinya yang tinggi. Diprogram melalui Perangkat Lunak Konfigurasi Rak 3500 yang menyertainya, setiap pasangan saluran dapat dikonfigurasi secara independen untuk melakukan salah satu dari hingga sembilan fungsi pengukuran yang berbeda. Termasuk getaran radial, perpindahan aksial, muai diferensial, eksentrisitas, REBAM, percepatan, kecepatan, getaran aksial absolut, dan zona penerimaan melingkar. Desain multi-fungsi dalam satu mesin ini memungkinkan 140734-02 beradaptasi dengan berbagai skenario aplikasi, mulai dari pompa dan kipas sederhana hingga genset dan kompresor turbin uap yang kompleks. Menjadikan 3500/42M pilihan ideal untuk perlindungan mekanis dan pemantauan kondisi yang komprehensif.

Fitur fungsional produk

Pasangan saluran multifungsi dan dapat diprogram

Inovasi inti 140734-02 adalah empat saluran modul dibagi menjadi dua pasang. Setiap pasangan dapat dikonfigurasi secara independen dan bersamaan untuk melakukan tugas pengukuran yang berbeda. Misalnya, saluran 1&2 dapat dikonfigurasi untuk memantau getaran radial, sedangkan Saluran 3&4 dapat dikonfigurasi secara bersamaan untuk memantau perpindahan aksial. Desain ini sangat meningkatkan tingkat pemanfaatan dan fleksibilitas aplikasi masing-masing modul.

Perpustakaan pengukuran yang luas mendukung 9 jenis pengukuran, yang mencakup hampir semua parameter mekanis utama mesin berputar.

Jenis perpindahan meliputi getaran radial, posisi dorong, ekspansi diferensial, dan eksentrisitas.

Kategori kecepatan dibagi menjadi kecepatan dan percepatan.

REBAM diagnostik tingkat lanjut, area penerimaan melingkar.

Getaran poros absolut dari tipe majemuk.

Output nilai statis yang kaya dan alarm yang tepat

Selain RMS sederhana, untuk setiap jenis pengukuran, modul 3500/42M tidak hanya menghitung total nilai RMS namun juga menghasilkan serangkaian Nilai Statis. Misalnya, dalam mode getaran radial, 140734-02 akan menghasilkan keluaran Langsung, Celah, Amplitudo 1X, Lag Fase 1X, Amplitudo 2X, Amplitudo Smax, dll. Data yang kaya ini memberikan petunjuk penting untuk diagnosis kesalahan yang mendalam.

Sistem alarm dua tingkat yang dapat diprogram menawarkan dua tingkat alarm relai perangkat keras: Peringatan dan Bahaya. Ambang pemicu dan waktu tunda alarm dapat diatur secara tepat melalui perangkat lunak, secara efektif mencegah kesalahan tersandung yang disebabkan oleh gangguan seketika dan memastikan tindakan tepat waktu dalam kondisi kerja yang benar-benar berbahaya.

Integrasi sistem yang kuat dan kemampuan diagnostik

Output standar 4-20mA memungkinkan nilai pengukuran utama setiap saluran dikeluarkan ke DCS/PLC melalui sinyal 4-20mA, sehingga mencapai pemantauan terpusat.

Output buffer panel depan memberikan sinyal sensor mentah berkualitas tinggi, memfasilitasi teknisi di lokasi untuk melakukan analisis spektrum dan bentuk gelombang secara mendetail menggunakan pengumpul data portabel.

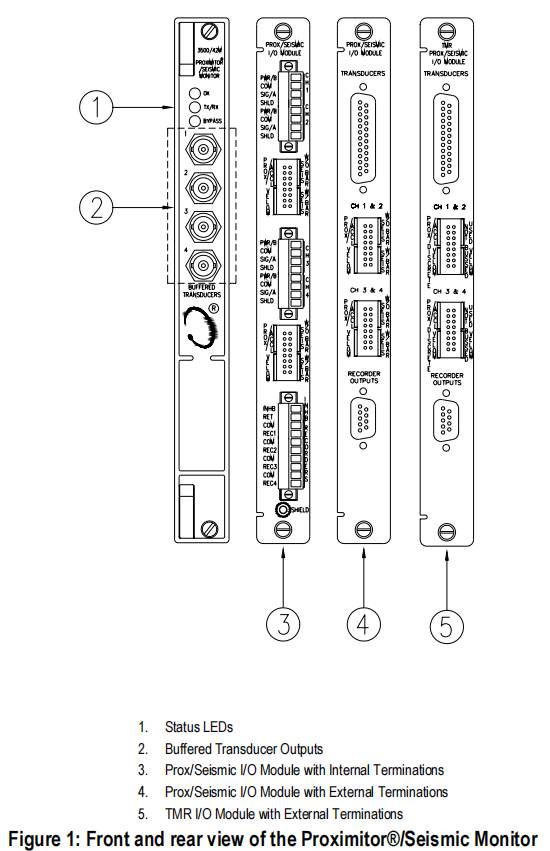

Tiga LED panel depan 140734-02 memberikan informasi intuitif kepada personel pemeliharaan tentang status kesehatan, status komunikasi, dan mode pengoperasian modul.

Ruang lingkup industri yang berlaku

3500/42M 140734-02 berlaku untuk semua bidang industri berat dengan peralatan berputar yang kompleks dan kritis.

Di bidang energi dan ketenagalistrikan, kami menyediakan pemantauan komprehensif untuk turbin uap, turbin gas, dan generator, termasuk getaran radial/aksial, keausan bantalan dorong, pemuaian termal, tekukan poros besar, dan kesehatan bantalan.

Pemantauan kondisi kompresor aliran sentrifugal/aksial besar dan agitator reaktor di industri petrokimia, terutama peringatan dini kesalahan pada bantalan gelinding, sangatlah penting.

Peralatan penting apa pun dalam metalurgi, pertambangan, pembuatan kertas, semen, dan industri lainnya yang memerlukan pemantauan getaran dan perpindahan dengan presisi tinggi dan multifungsi.
