Bently Nevada 146031-01 190093-01

Fitur Produk

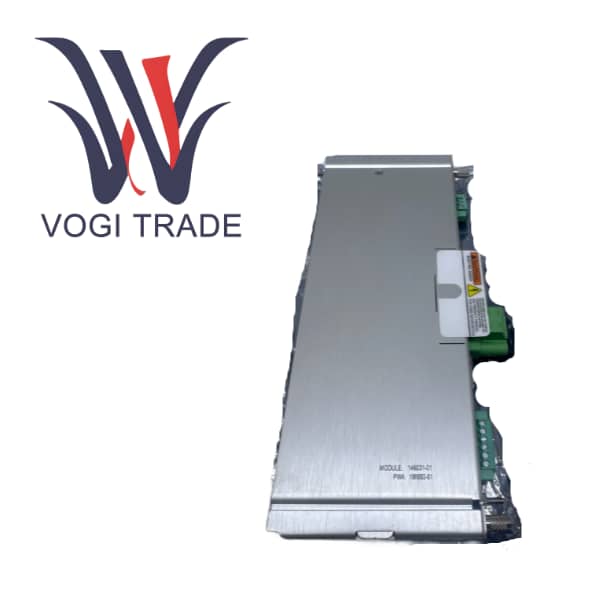

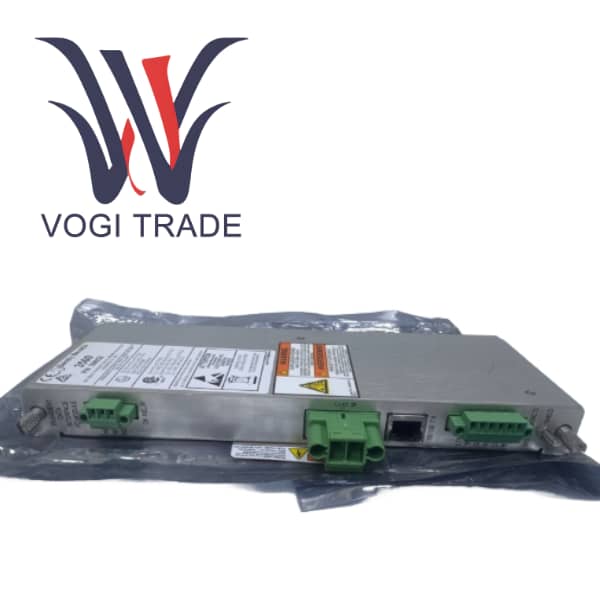

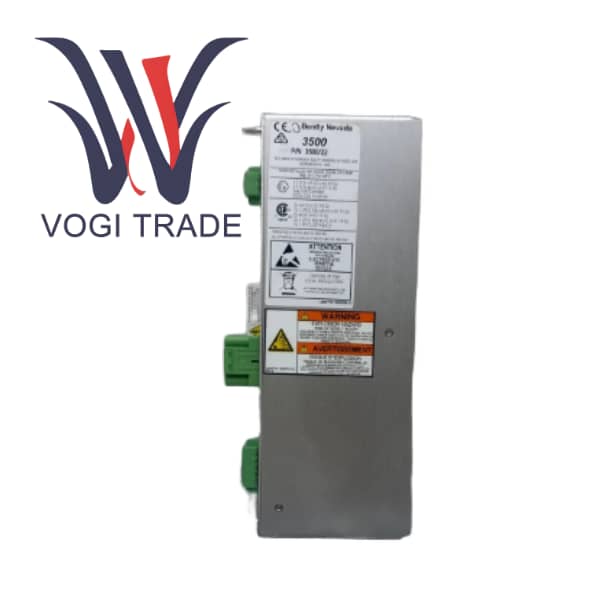

Bently Nevada 146031-01 PWA190093-01 adalah modul I/O Ethernet 10Base-T/100Base-TX, yang dirancang khusus untuk sistem Transient Data Interface (TDI) 3500/22M sebagai antarmuka komunikasi penting. Modul ini mendukung integrasi rak pemantauan mekanis Bently Nevada 3500 dengan sistem tingkat yang lebih tinggi (seperti perangkat lunak System 1® GE) melalui Ethernet standar. Sebagai lapisan fisik dan lapisan data link, lapisan ini dapat mengirimkan data kesehatan mekanis yang penting (termasuk nilai kondisi tunak, bentuk gelombang sementara, dan informasi alarm) dari sistem pemantauan ke platform manajemen aset untuk analisis dan diagnosis waktu nyata.

Sebagai komponen inti dari sistem 3500, modul ini dipasang di slot belakang setinggi penuh yang didedikasikan untuk rak dan sangat penting untuk instalasi apa pun yang memerlukan akuisisi data berbasis jaringan dan konfigurasi jarak jauh.

Spesifikasi & Parameter

Standar Komunikasi       Ethernet 10Base-T dan 100Base-TX, sesuai dengan IEEE 802.3.

Kecepatan Data                             10 Mbps dan 100 Mbps, penginderaan otomatis dan negosiasi otomatis

Protokol yang Didukung Protokol Host BN (untuk komunikasi dengan Konfigurasi 3500, Akuisisi Data, dan Perangkat Lunak Tampilan)

                                             Protokol BN TDI (untuk komunikasi dengan perangkat lunak GE System 1®)

Koneksi Fisik                 Konektor                Port RJ-45 tunggal

                                             Jenis Kabel               Kabel Ethernet Kategori 5 berpelindung standar

                                             Panjang Kabel Maksimum     100 meter (328 kaki)

Indikator Status (LED)           Terintegrasi ke panel depan modul TDI utama (OK, TX/RX, CONFIG OK, TM).

Batasan Lingkungan                Suhu Pengoperasian      -30 °C hingga +65 °C (-22 °F hingga +149 °F)

                                             Suhu Penyimpanan         -40 °C hingga +85 °C (-40 °F hingga +185 °F)

                                             Kelembapan                           95% non-kondensasi

Dimensi Fisik                Tinggi x Lebar x Tebal       241,3 mm x 24,4 mm x 99,1 mm (9,50 inci x 0,96 inci x 3,90 inci)

                                             Berat                              0,20 kg (0,44 pon)

                                             Ruang Rak                        Membutuhkan 1 slot belakang setinggi penuh.

                                             Persetujuan Area Berbahaya   Tersedia dengan konfigurasi rak yang sesuai (misalnya, CSA/NRTL untuk Kelas I, Div 2; ATEX/IECEx untuk Zona 2).

Fitur produk

Antarmuka Ethernet kecepatan ganda dapat secara fleksibel terhubung ke infrastruktur jaringan tradisional 10Mbps dan modern 100Mbps, dan mendukung negosiasi kecepatan otomatis dan mode dupleks.

Desain industri yang kuat dan tahan lama dirancang khusus untuk pengoperasian yang andal di lingkungan industri yang keras, menampilkan rentang suhu pengoperasian yang luas dan mematuhi standar kekebalan dan radiasi kompatibilitas elektromagnetik tingkat industri EN 61000-6-2, EN 61000-6-4.

Integrasi sistem yang mulus, mendukung komunikasi dua arah, dapat digunakan untuk konfigurasi (menggunakan protokol host BN) dan akuisisi data berkelanjutan (menggunakan protokol BN TDI), memastikan bahwa 3500 rak dapat diintegrasikan sepenuhnya ke dalam jaringan pemantauan pabrik.

Dukungan untuk tipe data komprehensif memfasilitasi transmisi semua data penting yang dikumpulkan oleh TDI, termasuk:

Nilai statis, seperti getaran keseluruhan dan suhu

Bentuk gelombang dinamis sinkron dan asinkron

Inisiasi/penggeseran data sementara

Data alarm dan acara

Pengkabelan yang disederhanakan menggunakan konektor RJ-45 universal dan kabel CAT5e standar. Dibandingkan dengan sistem pengkabelan khusus, sistem ini menyederhanakan pemasangan, manajemen suku cadang, dan pemecahan masalah.
