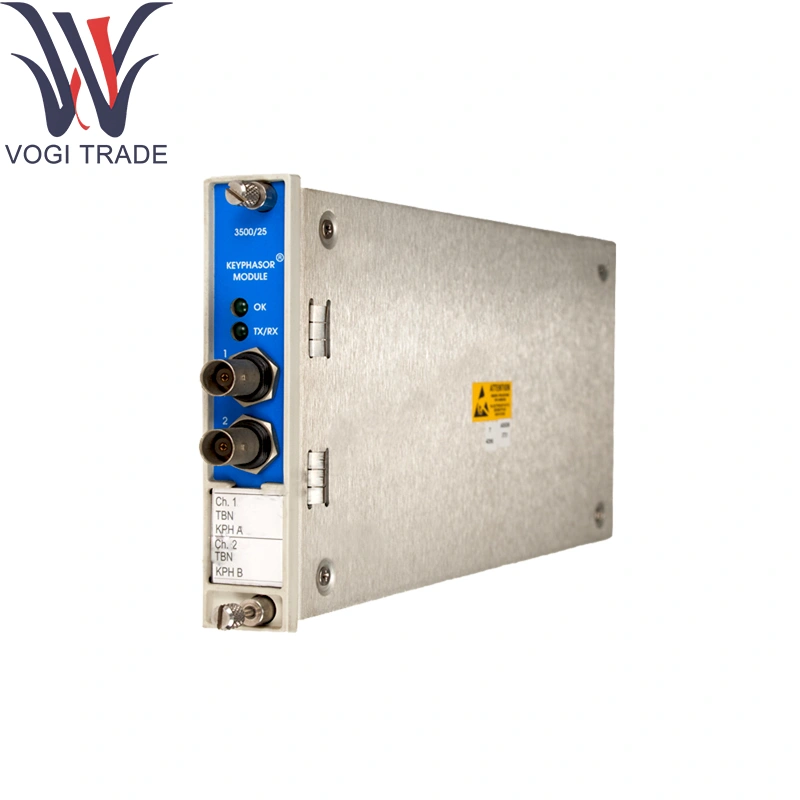

Benty Nevada 149369-01

Informasi pemesanan

3500/25-AA-BB-CC

A: Jumlah saluran

01 Kartu Keyphasor 2-Channel Single-Height (Pesanan untuk 2-Channels)

02 Dua kartu keyphasor 2-channel setengah-tinggi (pesanan untuk 4-channels)

B: Jenis modul I/O

Modul 01 I/O dengan terminasi internal

Modul 02 I/O dengan terminasi eksternal

03 I/O Barrier Internal dengan Pengakhiran Internal

04 Modul I/O yang terisolasi dengan terminasi internal (dirancang untuk digunakan dengan pickup magnetik)

05 Modul I/O yang terisolasi dengan terminasi eksternal (dirancang untuk digunakan dengan pickup magnetik)

C: Opsi persetujuan agensi 00 tidak diperlukan

01 Cnrtlus (Kelas 1, Div 2)

02 ATEX/IECEX/CSA (Kelas 1 Zona 2)

Parameter teknis

Saluran:

2 × Input Kecepatan Probe Eddy-Current (0–50VP-P) untuk Benty Nevada 149369-01

Input 2 × TTL/CMOS Keyphasor® atau Encoder-Index

Input digital 2 × tambahan untuk penanda multi-fase

Fitur yang Ditingkatkan:

Pengondisian sinyal low-jitter on-board (<10ns rms jitter)

Penyaringan Digital yang Dapat Diprogram dan Debounce untuk Saluran Indeks

Pelacakan Baseline Auto-Zero Untuk Mengubah Penyelesaian Probe

Kisaran kecepatan: 0,1Hz hingga 50kHz (probe); Hingga 100kHz (Encoder)

Akurasi Timestamp: ± resolusi 100ns per acara

Logika Perjalanan Berlebihan: Deteksi ambang batas yang dipercepat dengan perangkat keras dengan respons sub-milidetik

Isolasi: ≥1kV saluran-ke-krisis di Benty Nevada 149369-01

Konsumsi Daya: 24VDC melalui Backplane, ≤4W

Peringkat Lingkungan:

Operasi: 0 ° C hingga +70 ° C

Penyimpanan: –40 ° C hingga +85 ° C

Kelembaban: Hingga 95% RH Non-Condensing

Fungsi produk

Benty Nevada 149369-01 menyediakan kecepatan presisi dan pengkondisian fase untuk sinyal eddy-current dan keyphasor®, menekan noise/drift. Menangkap cap waktu acara dengan akurasi ± 100ns untuk pentahapan dan urutan logging. Monitor memberi sinyal kesehatan dan memasukkan data bersih ke dalam logika perjalanan yang berlebihan.

Area aplikasi

Turbin uap & gas: Perlindungan overspeed menggunakan Benty Nevada 149369-01 untuk unit yang berjalan paralel

Kompresor Sentrifugal: Umpan Balik Kecepatan Surge-Kontrol Dengan Antarmuka Perjalanan Integritas Tinggi

Mesin Laut & Turboshaft: Waktu presisi dengan Benty Nevada 149369-01 di lingkungan getaran tinggi

Sinkronisasi Generator: Urutan Events dan Pentahap untuk Koneksi Kisi-kisi

Penelitian & Tes Sel: Penangkapan Kecepatan Resolusi Tinggi untuk Eksperimen Rotor-Dynamics
