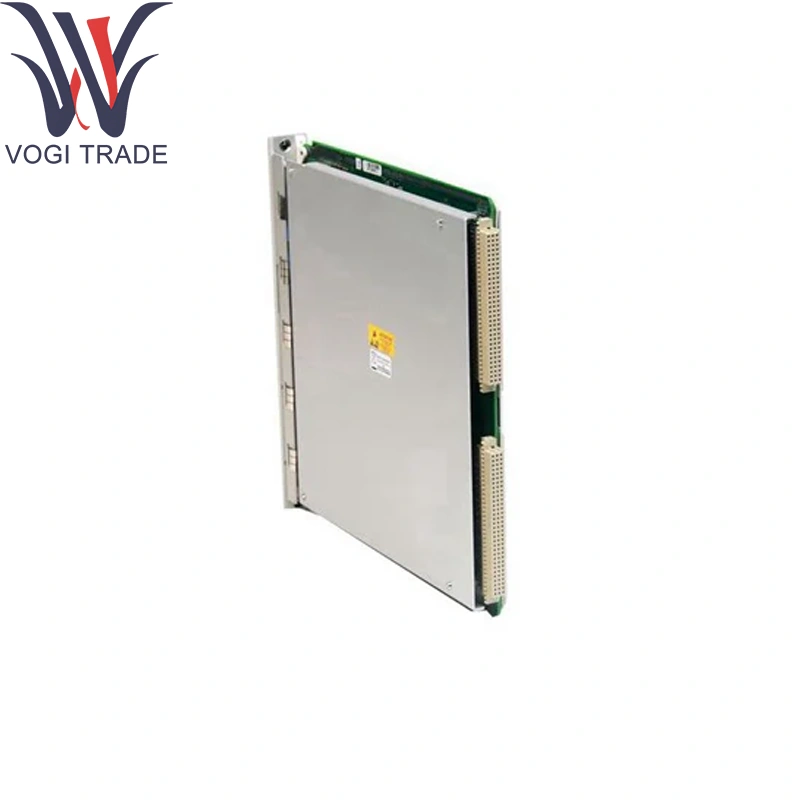

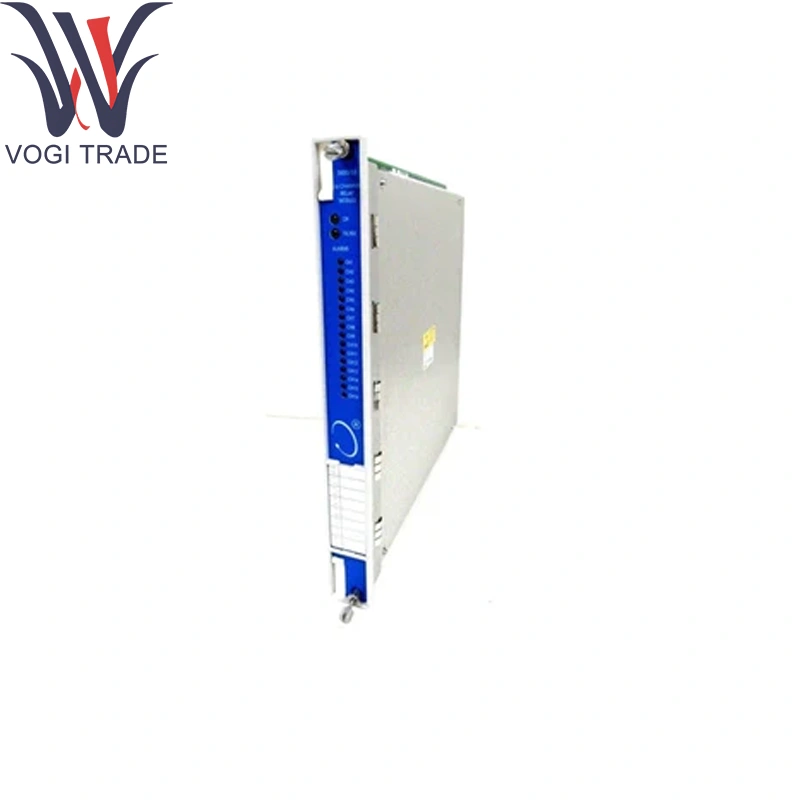

Merek: Benty NevadaDeskripsi: 149986-02Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 11Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada 149986-02 menyediakan output relai diskrit untuk indikasi alarm, trip, atau status yang didorong oleh perlindungan dan pemantauan logika berbasis rak.
| Pembuatan |
Benty Nevada |
| Nomor Model |
3500/32-01-00 |
| Nomor pemesanan |
149986-02 |
| Katalog |
3500 |
| Keterangan |
Modul relai 4-saluran |
| Negara asal |
Amerika Serikat |
| Kode HS |
85389091 |
| Dimensi |
16*16*12 (cm) |
| Berat |
1.4 kg |
Informasi pemesanan
3500 modul relai 4-channel
3500/32 -AA -BB
A: Modul output
01 Modul Output Relai 4-Channel
B: Opsi Persetujuan Agensi
00 tidak ada
01 CSA/NRTL/C (Kelas I, Div 2)
02 ATEX/IECEX/CSA (Kelas I, Zona 2)
Disimpan
149986-02 Modul Kontrol Relay 4-Channel Cadangan
125720-01 modul output relai 4-channel (hanya tersedia untuk perbaikan)
125720-02 Modul Output Relai 4-Channel untuk Sistem Area Berbahaya dan Sistem Keselamatan Fungsional
Parameter teknis
Saluran relai: Kontak 4 × Formc (SPDT) di Benty Nevada 149986-02
Peringkat Kontak:
5a @ 250vac (resistif)
5A @ 30VDC (Resistif)
Metode penggerak: Drive kumparan solid-state yang digerakkan oleh backplane-Tidak ada pasokan eksternal yang diperlukan
Waktu Operasikan/Rilis: ≤10ms Dari Perintah ke Perubahan Kontak
Tahan dielektrik: 1kV antara kumparan/kontak dan lintas saluran untuk Benty Nevada 149986-02
Indikator: LED panel depan per saluran yang menunjukkan status berenergi
Antarmuka: Konektor Dual 50-Pin ke 3500 Bus Digital
Konsumsi Daya: 24VDC melalui Backplane, ≤3W
Lingkungan:
Temp Operasi: 0 ° C hingga +70 ° C
Temp penyimpanan: –40 ° C hingga +85 ° C
Kelembaban: Hingga 95%RH, non-kondensasi
Fungsi produkn
Sakelar output diskrit: memberi energi pada sirkuit eksternal melalui Benty Nevada 149986-02 sebagai respons terhadap perintah perlindungan.
Integritas tinggi: Tindakan relai yang cepat dan andal dengan diagnosis diri sendiri untuk kesalahan koil/kontak.
Implementasi Compact: Konsolidasi empat output relai dalam slot ¼-rack tunggal.
Kabel Fleksibel: Blok terminal sekrup untuk koneksi lapangan.
Area aplikasi
Perlindungan Turbin & Kompresor: Mengemudi Solenoids dengan Benty Nevada 149986-02 selama acara shutdown.
Generator & Panel Motor: Mengaktifkan pemutus-membuka relay dan annunciators.
Interlock Proses-Tanaman: Mengintegrasikan Alarm ke dalam Sistem Keselamatan.
Paket Skid OEM: Memberikan output diskrit dalam panel menggunakan Benty Nevada 149986-02.
Proyek Retrofit: Menambahkan kapasitas relai ke rak yang ada melalui Benty Nevada 149986-02.
