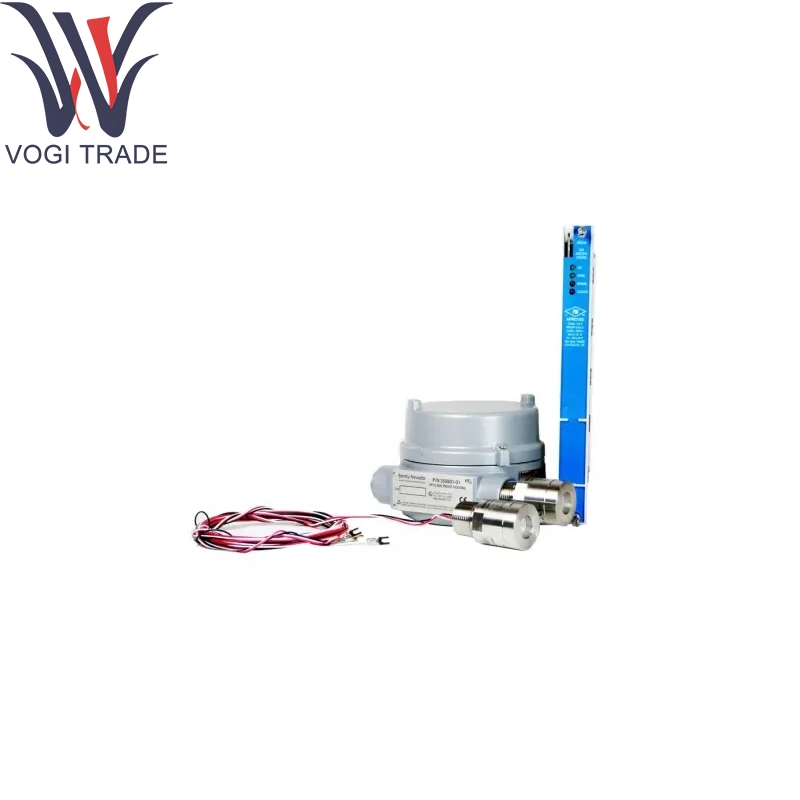

Benty Nevada 164578-01

Memesan inforMation

Modul Deteksi Gas Berbahaya

3500/63-AXX-BXX

A: Modul Input/Output:

01 Modul Input/Output Bead Input Katalitik Internal

02 Modul Input/Output Bead Input Katalitik Eksternal

B: Persetujuan Agensi:

01 FM (C/US), IEC

Parameter teknis

Saluran: 4 Input Analog untuk Benty Nevada 164578-01, dapat dikonfigurasi secara individual untuk:

4–20 mma loop saat ini

Sinyal tegangan 0–10V DC

Pengakhiran Internal:

Resistor presisi 250Ω untuk 4-20mA

Impedansi input 10kΩ untuk mode tegangan

Hambatan intrinsik-keselamatan: jaringan zener-diode internal per input yang dinilai untuk Classion Zone2/Div2 di Benty Nevada 164578-01

Resolusi & Akurasi: A/D 16-bit, ± 0,1% dari skala penuh

Laju Pengambilan Sampel: 50 Sampel/Sec Per Saluran

Isolasi: ≥1KV Ground-to-Chassis Ground

Perlindungan Input: Penjepit tegangan berlebih ke ± 35V, perlindungan polaritas terbalik

Konsumsi Daya: 24VDC (18–32VDC) melalui Rack Bus; ≤3W

Peringkat Lingkungan:

Temp Operasi: 0 ° C hingga +60 ° C

Temp penyimpanan: –40 ° C hingga +85 ° C

Kelembaban: Hingga 95%RH, non-kondensasi

Fungsi produk

Pengkondisian Sinyal: Menerima output analog tingkat rendah, menerapkan penghentian dan isolasi penghalang melalui Benty Nevada 164578-01, kemudian mendigitalkan untuk transmisi rack-bus.

Hambatan & Pengakhiran Terpadu: Menanamkan hambatan keselamatan dan resistensi input on-board.

Diagnostik: Memantau integritas loop dan melaporkan kesalahan atas bus digital.

Area aplikasi

Deteksi gas yang mudah terbakar: Memantau konsentrasi metana menggunakan Benty Nevada 164578-01 dalam penutup turbin.

Sistem Keselamatan Gas Beracun: Mengintegrasikan Detektor H₂s/CO ke dalam logika shutdown.

Instalasi Area Berbahaya: Panel Kontrol Zone2/Div2 dengan Benty Nevada 164578-01.

Integrasi Safety-Safety: Memberi makan data sensor gas ke sistem DCS/SCADA.
