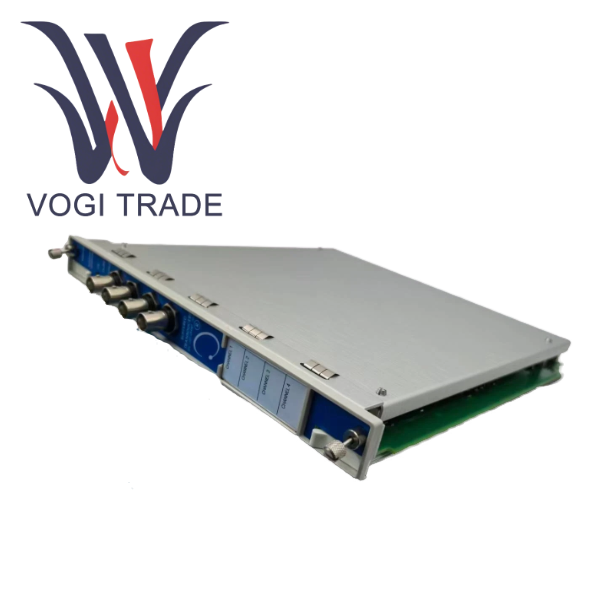

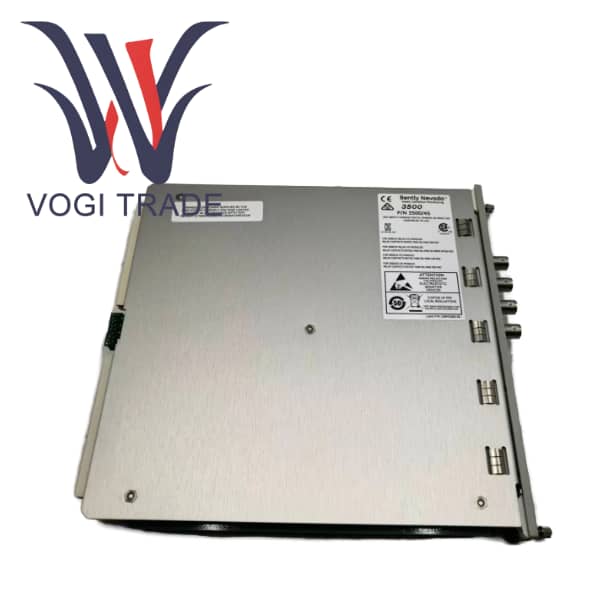

Bently Nevada 176449-04

Parameter Teknis

Jenis produk                          3500/45 Monitor Posisi

Nomor bagian PN                     176449-04

Dimensi fisik                tinggi 241,3 mm x lebar 24,4 mm x kedalaman 241,8 mm (9,50 inci x 0,96 inci x 9,52 inci)

Berat                                  0,91kg / 2,0 pon

Saluran masukan                       4 saluran, mendukung Proximitor®, RPT, DC LVDT, AC LVDT, TMR.

Konsumsi daya umumnya      8,5 watt.

LED panel depan

LED OK                                 Menunjukkan bahwa modul beroperasi secara normal.

LED TX/RX                            Menunjukkan bahwa modul berkomunikasi secara normal dengan modul lain di rak 3500.

LED bypass                           Menunjukkan bahwa modul berada dalam mode bypass.

Keluaran

Buffer keluaran sinyal asli         Satu konektor koaksial panel depan untuk setiap saluran

Output analog 4-20ma

Kinerja pengukuran

Akurasi                            Nilai tipikal ±0,33% skala penuh, nilai maksimum ±1% skala penuh.

Respons frekuensi            Filter langsung-3 dB pada 1,2 Hz; Filter celah-3 dB pada 0,41 Hz. Karakteristik penyaringan low-pass ini memungkinkannya untuk fokus pada sinyal posisi yang berubah secara perlahan atau statis, secara efektif menyaring kebisingan getaran frekuensi tinggi.

Catu daya sensor

Proximitor / RPT

LVDT DC

LVDT AC

Potensiometer Putaran

Suhu pengoperasian            -30°C hingga +65°C.

Sertifikasi area berbahaya     CSA/NRTL/C Kelas I, Div 2 Grup A, B, C, D T4.

Perbandingan produk serupa

Keuntungans

Dengan akurasi dan stabilitas terdepan di industri, akurasi tipikal ±0,33% dan filter yang dioptimalkan untuk frekuensi rendah, filter ini telah menjadi standar emas untuk pemantauan posisi mesin berputar besar. Stabilitas jangka panjang 176449-04 menjamin validitas data tren dan berfungsi sebagai dasar untuk analisis termodinamika dan prediksi kehidupan.

Kompatibilitas sensor yang tak tertandingi. Satu modul memecahkan masalah koneksi semua sensor perpindahan, sangat menyederhanakan manajemen suku cadang dan desain sistem. Insinyur tidak perlu menyiapkan perangkat keras pemantauan yang berbeda untuk jenis sensor yang berbeda.

Sebagai bagian dari Sistem 3500, data, alarm, dan informasi statusnya terintegrasi sepenuhnya ke dalam ekosistem perangkat lunak Sistem 1, sehingga mencapai aliran data yang lancar dari lokasi ke ruang kendali.

Ekspansi diferensial kemiringan bawaan dan dukungan profesional algoritme CIDE untuk aplikasi kompleks telah memecahkan masalah pemantauan turbin uap besar di seluruh dunia, yang tidak dapat dibandingkan dengan modul tujuan umum.

Kekecewaanmenguntungkan

Dibandingkan dengan 3500/42M, 176449-04 memiliki fungsi tunggal dan tidak dapat mengukur getaran. Pada rumah bantalan yang perlu memantau getaran dan perpindahan secara bersamaan, mungkin perlu memasang 3500/42M dan 3500/45 secara bersamaan, sehingga meningkatkan biaya dan kompleksitas.

Sebagai modul yang sangat terspesialisasi, biayanya relatif tinggi, dengan harga satuan jauh lebih tinggi dibandingkan modul I/O tujuan umum atau pemancar LVDT sederhana.

Ia memiliki ketergantungan yang kuat pada modul I/O. 176449-04 hanyalah unit pemrosesan utama dan harus dipasangkan dengan modul I/O yang benar untuk mencapai metode input dan terminasi sensor tertentu. Pemilihan yang salah dapat menyebabkan hilangnya fungsi.

Terkunci dalam ekosistem Sistem 1. Nilai penuh hanya dapat sepenuhnya tercermin dalam rangkaian perangkat lunak Sistem 1 Bently Nevada.
