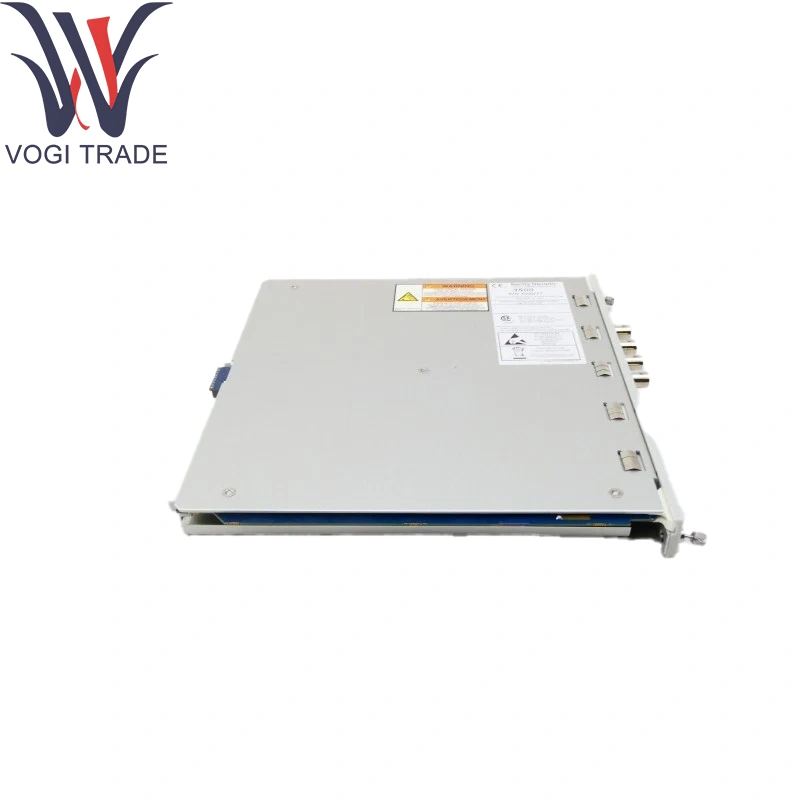

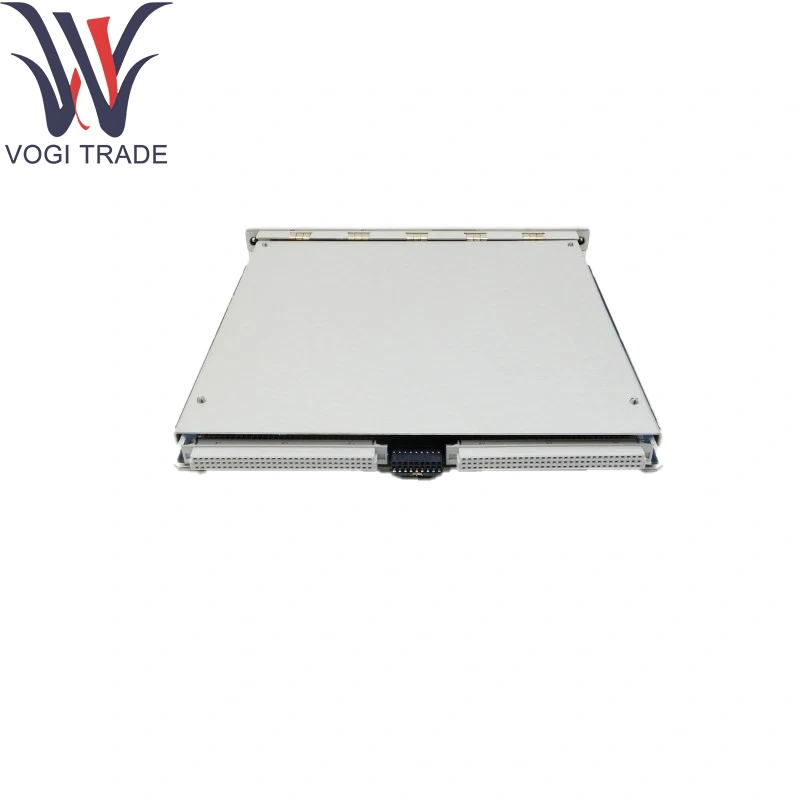

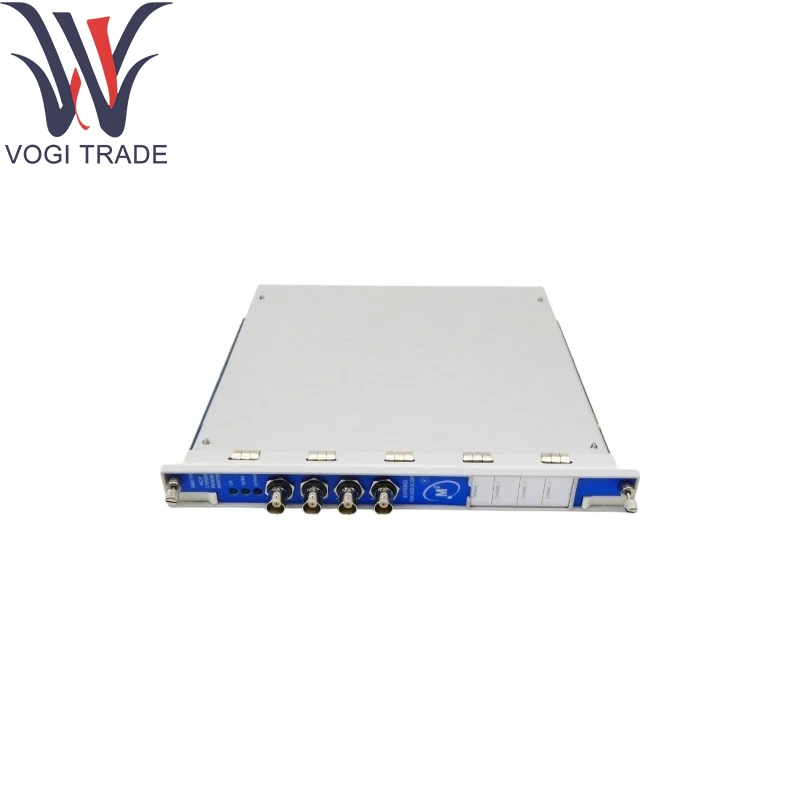

Merek: Benty NevadaDeskripsi: 176449-08Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventory Qty: 19Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada 176449-08 dipasang di rak seri 3500 untuk memantau hingga delapan transduser posisi batang pada kompresor dan mesin reciprocating multi-silinder.
| Pembuatan |
Benty Nevada |
| Nomor Model |
3500/72m-01-00 |
| Nomor pemesanan |
176449-08 |
| Katalog |
3500/72m |
| Keterangan |
Monitor Posisi Rece |
| Negara asal |
Amerika Serikat |
| Kode HS |
85389091 |
| Dimensi |
33*25*4 (cm) |
| Berat |
2 kg |
Informasi pemesanan
Monitor posisi batang
3500/72m-AA-BB
A: Jenis Modul I/O
Modul 01 I/O dengan terminasi internal
Modul 02 I/O dengan terminasi eksternal
Modul 03 I/O dengan interna
B: Opsi Persetujuan Agensi 0 0 Tidak Ada
00 tidak ada
01 Cnrtlus
02 ATEX/IECEX/CSA
Parameter teknis
Saluran: 8 Input posisi batang simultan untuk Benty Nevada 176449-08
Sensor yang Didukung:
LVDTS (4-kawat, diferensial)
Transduser potensiometrik atau magnetostriktif (± 10V)
Rentang input: ± 5mm, ± 10mm, atau ± 20mm rentang (perangkat lunak yang dapat dipilih)
Resolusi & Akurasi: Konversi A/D 16-bit (~ 0,002% FS), ± 0,1% FS di Benty Nevada 176449-08
Laju pengambilan sampel: 1kHz per saluran, simultan
Eksitasi/drive:
LVDT: 3VRMS @ 2KHz per saluran melalui Benty Nevada 176449-08
Potensiometrik: ± 10V drive
Isolasi: ≥1KV saluran ke Chassis dan saluran-ke-saluran
Perlindungan Input: Penjepit tegangan Tingkat ke ± 30V, aman-polaritas terbalik
Konsumsi Daya: 24VDC melalui Backplane, ≤8W
Lingkungan:
Temp Operasi: 0 ° C hingga +70 ° C
Temp penyimpanan: –40 ° C hingga +85 ° C
Kelembaban: ≤95% RH, non-kondensasi
Fungsi produk
Pengkondisian posisi batang: Menerapkan eksitasi dan linierisasi menggunakan Benty Nevada 176449-08 ke LVDT atau sensor mode tegangan.
Digitalisasi berkecepatan tinggi: Mengubah perpindahan analog menjadi data digital yang tepat.
Pemantauan Dinamis: Menangkap profil stroke dan mendeteksi peristiwa salah-stroke.
Logika Alarm & Diagnostik: Membandingkan saluran dengan ambang batas untuk gerakan berlebihan/asimetris.
Streaming Data: Siaran data yang dicap waktu lebih dari 3500 bus backplane.
Area aplikasi
Kompresor & Mesin Reciprocating: Pemantauan real-time-stroke dengan Benty Nevada 176449-08
Kepatuhan API-618: Memenuhi Standar Industri untuk Mesin Kritis Menggunakan Benty Nevada 176449-08
Diagnostik pembakaran: Korelasi anomali gerak batang dengan kegagalan fungsi
Optimalisasi Kinerja: Pengaturan Rak Bahan Bakar yang Menyempurnakan Menggunakan Umpan Balik Rod-Posisi
Pemeliharaan Berbasis Kondisi: Analisis Tren Perubahan Profil Batang
