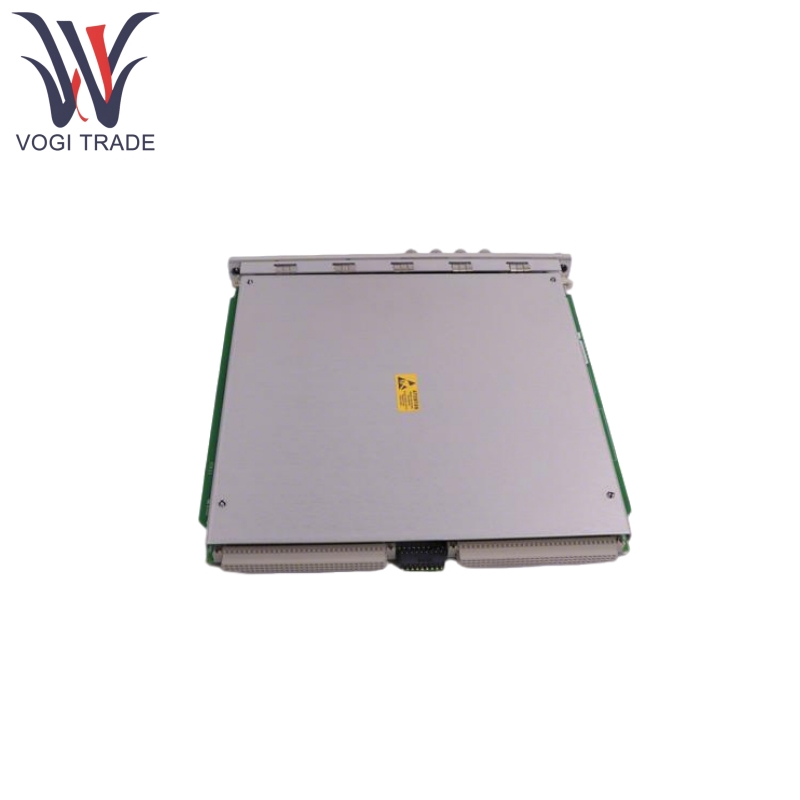

Benty Nevada 176449-09

Fitur Produk

Benty Nevada 176449-09 memiliki desain 4-saluran, dengan saluran yang diprogram berpasangan untuk mendukung 2 fungsi pemantauan pada saat yang sama (mis., Saluran 1-2 untuk akselerasi impuls dan saluran 3-4 untuk kecepatan timbal balik).

Benty Nevada 176449-09 mendukung 4 fungsi inti seperti akselerasi impuls, akselerasi 2, kecepatan resep, kecepatan resep frekuensi rendah.

Benty Nevada 176449-09 filter (high-pass, low-pass, integral, dll.), Menguatkan, dan mengekstrak fitur dari sinyal input, dan menghasilkan nilai statis (mis., Puncak, RMS, amplitudo dan fase 1x/2x).

Benty Nevada 176449-09 memiliki filter smoothing bawaan (8 putaran rata-rata) untuk meningkatkan stabilitas data, dan mendukung analisis pita sudut poros engkol (6 rentang sudut yang dapat disesuaikan pengguna) untuk secara akurat menangkap fitur getaran fase-spesifik.

Benty Nevada 176449-09 dapat dikonfigurasi dengan ambang batas "peringatan" untuk setiap nilai statis, dan ambang batas "bahaya" untuk setiap 2 nilai statis, menggerakkan alarm eksternal saat dipicu.

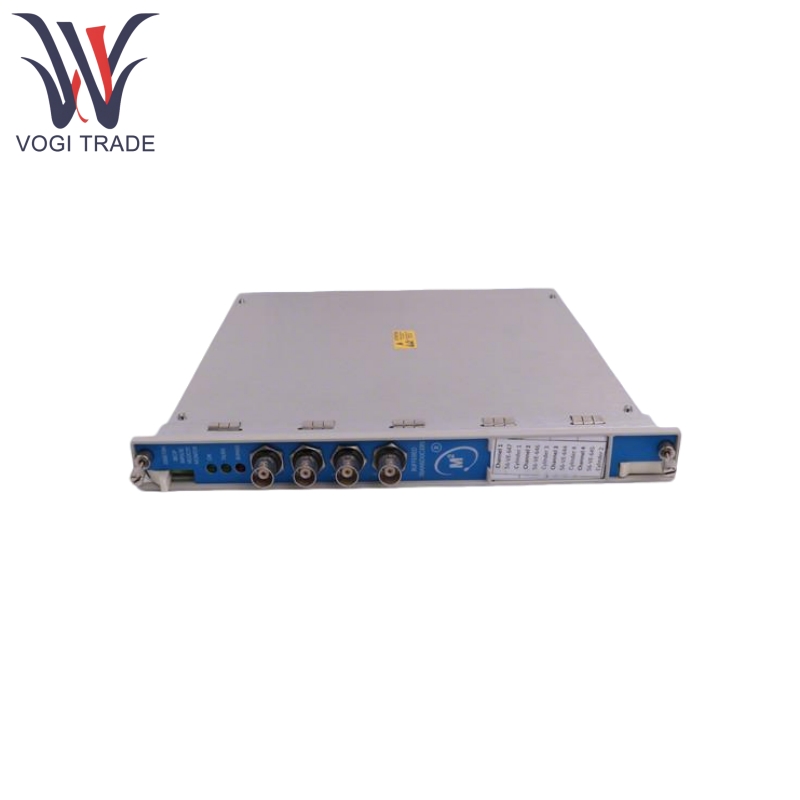

Panel depan dilengkapi dengan output buffered (1 konektor koaksial per saluran) untuk mendukung multiplexing sinyal, dan output logger 4-20MA (proporsional dengan skala penuh) untuk pengarsipan data yang mudah.

Indikator LED panel depan menunjukkan status operasi real-time (mis. Alarm saluran, modul normal, dll.). Tegangan bias output untuk swadaya sistem dan diagnosis kesalahan sensor.

Fungsi produk

Akuisisi Sinyal:

Benty Nevada 176449-09 dapat menerima sinyal getaran dari sensor seismik (mis. Accelerometer, sensor kecepatan velomitor), yang mencerminkan status getaran mekanis dari crankcase atau kepala silang kompresor resiprocating.

Pengkondisian Sinyal:

Benty Nevada 176449-09 menghilangkan kebisingan dan mengekstrak komponen frekuensi yang efektif melalui filter bawaan (high-pass, low-pass, penyaringan integral, dll.); menguatkan dan memperbaiki sinyal, dan menghitung parameter statis seperti nilai puncak dan nilai RMS.

Penilaian Alarm:

Benty Nevada 176449-09 membandingkan nilai statis yang dihitung dengan ambang batas "peringatan" dan "bahaya" yang telah ditentukan, dan memicu alarm yang sesuai (ditunjukkan oleh LED atau output eksternal) jika ambang batas terlampaui.

Output Data:

Benty Nevada 176449-09 mentransmisikan sinyal yang diproses (mis. Sinyal logger 4-20 ma, sinyal output buffer) ke komputer host atau perangkat perekaman untuk pemantauan waktu nyata dan analisis historis.

Parameter produk

Berikut ini adalah Bently Nevada 176449-09 Recut Impulse Velocity Monitor Detail.

Input Sinyal: Mendukung 1-4 Sinyal Probe Proximity atau Sinyal Sensor Seismik

Impedansi Input: Sinyal Akselerasi> 10 KΩ, Sinyal Kecepatan> 1 MΩ

Akselerasi/percepatan pulsa 2: 0,51-11,72 mV/(m/s²) (5-115 mV/g)

Kecepatan bolak-balik/frekuensi rendah kecepatan: 3.54-22.64 mV/(mm/s) (90-575 mV/(in/s)))

Konsumsi Daya: 7.7 Watt (Nominal)

Output logger: 4-20 mA (proporsional dengan skala penuh), resistansi beban ≤ 600 Ω, akurasi ± 0,05 mA (ambient)

Output buffered: Impedansi 550 Ω (tipikal), sirkuit pendek dilindungi

Arus keluaran maksimum: 40 mA (berjalan), 15 mA saat startup (tidak ada lipatan)

Akselerasi pulsa: High Pass 3-3000 Hz (Puncak), 10-3000 Hz (RMS), Low Pass 30-30000 Hz (Puncak), 40-30.000 Hz (RMS)

Kecepatan Timbal Timbal: High Pass 1-400 Hz (Puncak), 10-400 Hz (RMS); Low pass 40-5500 Hz (puncak), 60-5500 Hz (RMS); Filter Hz (RMS);

Filter: Highpass/LowPass 4-Pole (80 dB/dekade), filter bias 1-pole (-3 db@0.01 Hz)

Kisaran Ambang: skala penuh 0-100% (dibatasi oleh rentang sensor)

Akurasi: ± 0,13% dari target

Penundaan: 1-60 detik untuk peringatan (langkah 1 detik), 0,1 detik untuk bahaya (nominal) atau 1-60 detik

Suhu pengoperasian: -30 ° C hingga +65 ° C dengan modul I/O non -pelengkap, 0 ° C hingga +65 ° C dengan modul I/O penghalang internal,

Suhu penyimpanan: -40 ° C hingga +85 ° C,

Kelembaban: 95% non-kondensasi
