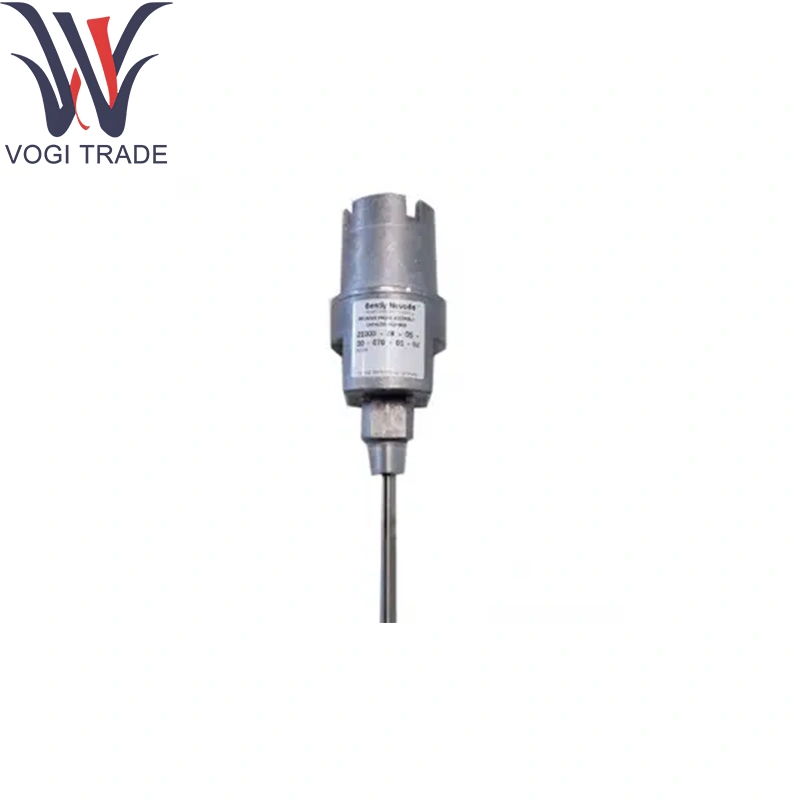

Benty Nevada 21000-16-10-00-256-13-02

Informasi pemesanan

21000-AA-BB-CC-DDD-EE-FF

A: Probe dengan konektor

00 Probe tidak diperlukan

14 420 Nuklir

16 3300 XL 8mm Probe

26 3300 XL NSV Probe

27 3300 XL NSV Probe, Persetujuan Area Berbahaya Terpilih

28 3300 XL 8mm Probe, Persetujuan Area Berbahaya Terpilih

29 3300 XL 11mm Probe

30 3300 XL 11mm Probe, Persetujuan Area Berbahaya Terpilih

31 3300 XL NSV Probe dengan pelindung konektor

32 3300 XL NSV Probe dengan pelindung konektor, persetujuan area berbahaya yang dapat dipilih

33 3300 XL 8mm probe dengan pelindung konektor

34 3300 XL 8mm Probe dengan pelindung konektor, persetujuan area berbahaya yang dapat dipilih

35 3300 xl 11mm probe dengan pelindung konektor

36 3300 xl 11mm probe dengan pelindung konektor, persetujuan area berbahaya yang dapat dipilih

37 3300 XL 8mm Probe, ETR, Persetujuan Area Berbahaya Terpilih (hanya tersedia untuk 21000)

B: Panjang kabel probe

00 Kabel probe tidak diperlukan

05 0,5 m (20 in)

10 1,0 m (39 in)

12 12.0 in

18 18.0 di

24 24.0 in

30 30.0 in

36 36.0 in

C: Adaptor Standoff (Opsi C Dimension)

15 Panjang Minimum 1,5 dalam (38 mm)

75 panjang maksimum 7,5 dalam (191 mm)

Rekomendasi

Pesanan dalam peningkatan 0,5 dalam (13 mm)

Contoh

1.5 dalam (38 mm) = 15

Tidak ada adaptor standoff = 00

D: Penetrasi Probe (dimensi opsi D)

10 Panjang Minimum 1,0 dalam (25,4 mm)

Lainnya

Rekomendasi

Pesanan dalam peningkatan 0,1 dalam (3 mm)

Contoh

3.7 dalam (94 mm) = 037

22.4 dalam (569 mm) = 224

E: perlengkapan

00 tanpa perlengkapan

01 Satu 3/4-14 NPT-Proof Explosion-Proof Fitting One 3/4-14 NPT Steker

02 DUA 3/4-14 NPT FITTING-BROOF Explosion

03 satu plug 3/4-14 NPT

Satu reduser 3/4-14 hingga 1/2-14

Satu pegangan segel kabel dengan grommet untuk ukuran kabel berikut:

• 1/8 hingga 3/16 inci

• 1/4 hingga 5/16 inci

• 5/16 hingga 3/8 inci

04 SATU KEMULIAAN 3/4-14 NPT CLOL

F: Benang pemasangan

01 sebagai gips tanpa utas

02 3/4-14 NPT

Harus dipesan jika opsi panjang adaptor standoff bukan 00.

04 1/2-14 BSP

Parameter teknis

Bahan: 316ss Body; Insulator PPS; Viton O Rings untuk Benty Nevada 21000-16-10-00-256-13-02

Peringkat Tekanan: Hingga 10000psi (dengan pemilihan cincin O yang tepat)

Peringkat suhu: –35 ° C hingga +200 ° C

Resistensi Getaran: Memenuhi IEC 60068 2 6, 5G Sinusoidal, 50Hz-500Hz di Benty Nevada 21000-16-10-00-256-13-02

EMC Shielding: Menyediakan atenuasi EMI/RFI 100dB pada 1GHz saat dikawinkan

Perlindungan Ingress: IP68 (dengan konektor dikawinkan dan cincin O terpasang)

Toleransi Penyelarasan: ± konsentrisitas 0,1mm ke bor flensa

Fungsi produk

Support & Alignment Probe: Posisi Kaku Proksi Probe Melalui Benty Nevada 21000-16-10-00-256-13-02 pada celah udara terkontrol untuk poros berputar.

Segel Lingkungan: Melindungi entri kabel dari kontaminan.

Isolasi getaran: Turunkan transmisi getaran struktural.

Kemudahan servis: Desain tawanan-sekrup memungkinkan pemeliharaan probe tanpa pembongkaran flensa.

Area aplikasi

Turbin uap & gas: Rumah yang dipasang di flensa dengan Benty Nevada 21000-16-10-00-256-13-02 pada penutup bantalan untuk pemantauan clearance.

Kompresor & pompa: perlengkapan penetrasi tekanan tinggi di lingkungan yang dilumasi.

Industri Motor & Generator: Penginderaan posisi poros yang disegel menggunakan Benty Nevada 21000-16-10-00-256-13-02.

Offshore & Marine: Mountsfeuring yang tahan korosi Benty Nevada 21000-16-10-00-256-13-02 di lingkungan penyemprotan garam.

Tes sel & rig R&D: Perlengkapan perubahan cepat untuk diagnostik laboratorium.
