Benty Nevada 23732-01

Tinjauan Produk

Karakteristik keluaran (accelerometer):

Sensitivitas: 25 mV/g (2,55 mV/m/s²) ± 5%.

Kisaran akselerasi: 75 g (735 m/s²) Puncak.

Respons frekuensi:

10 Hz hingga 20 kHz (600 cpm hingga 1,2 juta cpm) ± 3 dB.

30 Hz hingga 10 kHz (1800 cpm hingga 600.000 cpm) ± 5%.

Frekuensi resonansi yang dipasang: minimum 30 kHz.

Linearitas amplitudo:

± 1% hingga 50 g (490 m/s²) Puncak.

± 5% hingga 75 g (735 m/s²) Puncak

Terhubung secara internal ke sistem Common, dengan isolator bawaan yang memberikan isolasi dari selungkup mesin.

Sejutan bertahan hidup: ± 5000 g (± 49.050 m/s²) Puncak

Spesifikasi Modul Antarmuka

Input: Persyaratan Daya -18 hingga -24 VDC, Maksimum 15 MA (10 Ma Khas). Panjang Kabel Maksimal 305 m (1000 kaki).

Output: Sensitivitas 100 mV/g (10,2 mV/m/s²) nominal.

Batas lingkungan: Suhu operasi -40 ° C hingga +100 ° C (-40 ° F hingga +212 ° F), kelembaban relatif hingga 95% non-kondensasi, berat 170 g (6 ons).

Fitur

Benty Nevada 23732-01 dengan sensitivitas 25 mV/g (2,55 mV/m/s²) ± 5% dan linearitas amplitudo yang sangat baik memastikan data pengukuran yang akurat.

Benty Nevada 23732-01 dengan kisaran respons frekuensi 10 Hz hingga 20 kHz sepenuhnya menangkap perubahan percepatan peralatan dalam berbagai kondisi operasi.

Benty Nevada 23732-01 menggunakan rumah stainless steel 316L menawarkan korosi yang sangat baik dan hambatan keausan, memastikan operasi stabil jangka panjang di lingkungan yang keras.

Benty Nevada 23732-01 dengan panjang kabel maksimum 305 meter antara modul antarmuka dan monitor memfasilitasi transmisi sinyal jarak jauh di fasilitas industri besar.

Aplikasi

Benty Nevada 23732-01 digunakan untuk memantau percepatan getaran peralatan besar seperti turbin uap dan generator, segera mengidentifikasi kesalahan potensial seperti komponen dan keausan longgar.

Benty Nevada 23732-01 Cocok untuk memantau status operasi berbagai pompa, kompresor, dan peralatan lainnya di dalam pabrik petrokimia.

Aksesori dan gambar dimensi

Dokumen ini menyediakan gambar dimensi terperinci dari Accelerometer dan Modul Antarmuka untuk pemasangan dan integrasi yang mudah.

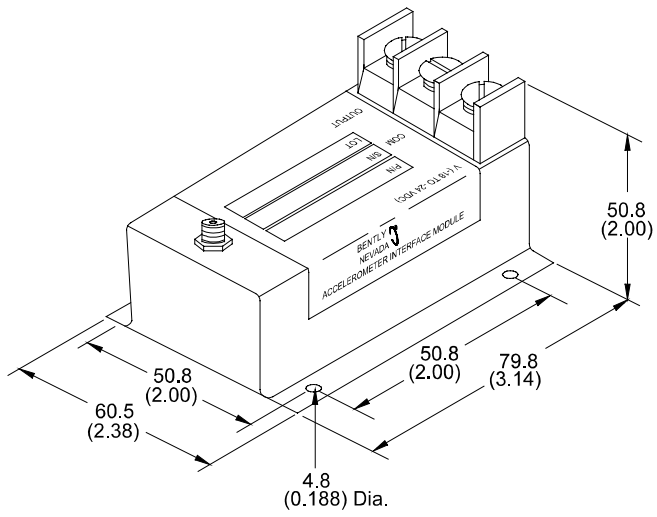

Gambar dimensi modul antarmuka (Gambar 1):

Gambar ini menunjukkan dimensi fisik modul antarmuka dan berguna untuk perencanaan instalasi.

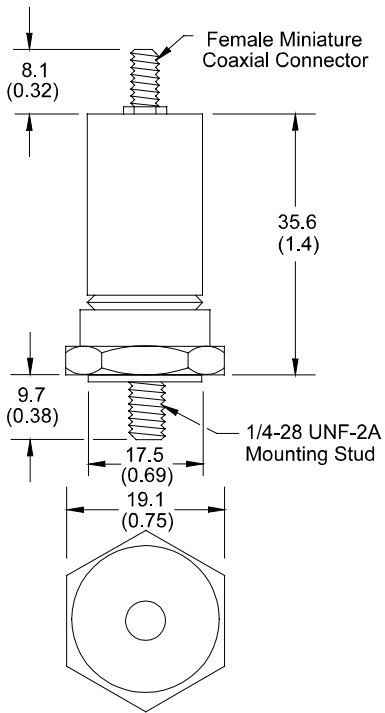

23732 Accelerometer Drawing Dimensional (Gambar 2):

Gambar ini memberikan dimensi terperinci (dalam milimeter/inci) dari 23732-01 accelerometer, termasuk pemasangan benang dan tinggi, dan merupakan referensi utama untuk pemasangan.
