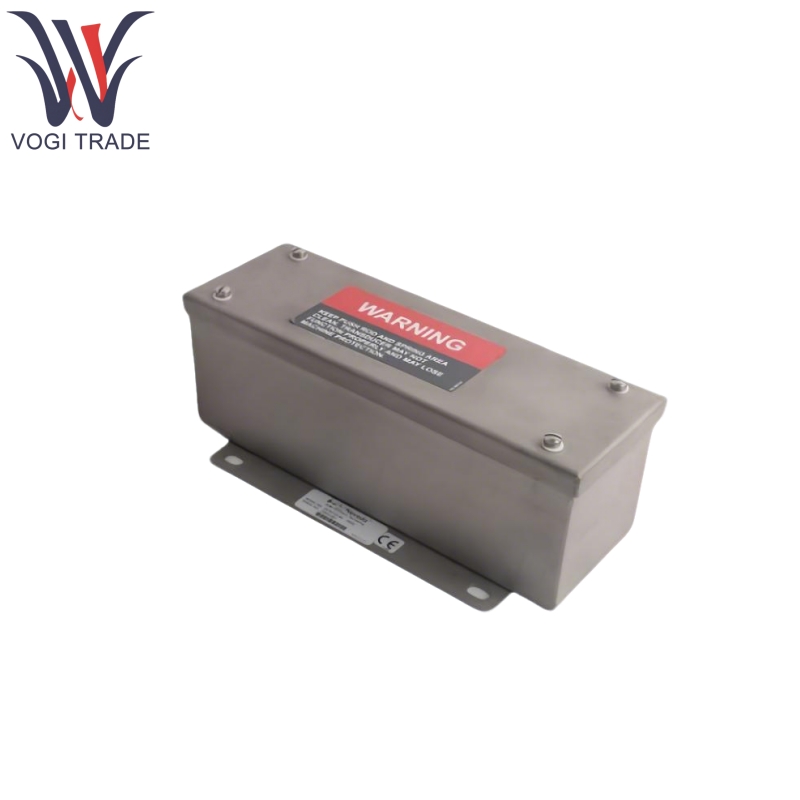

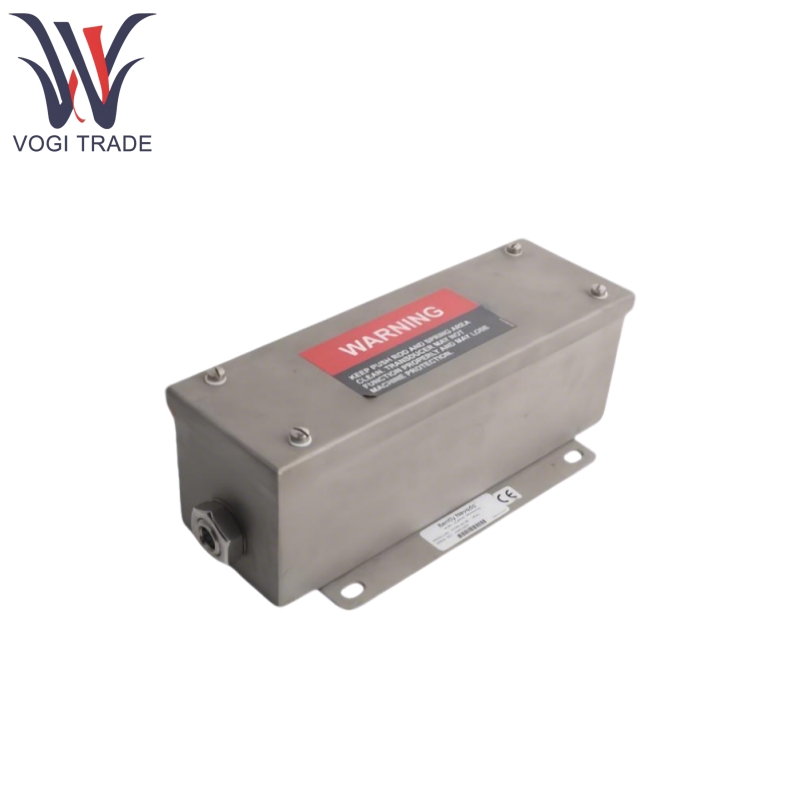

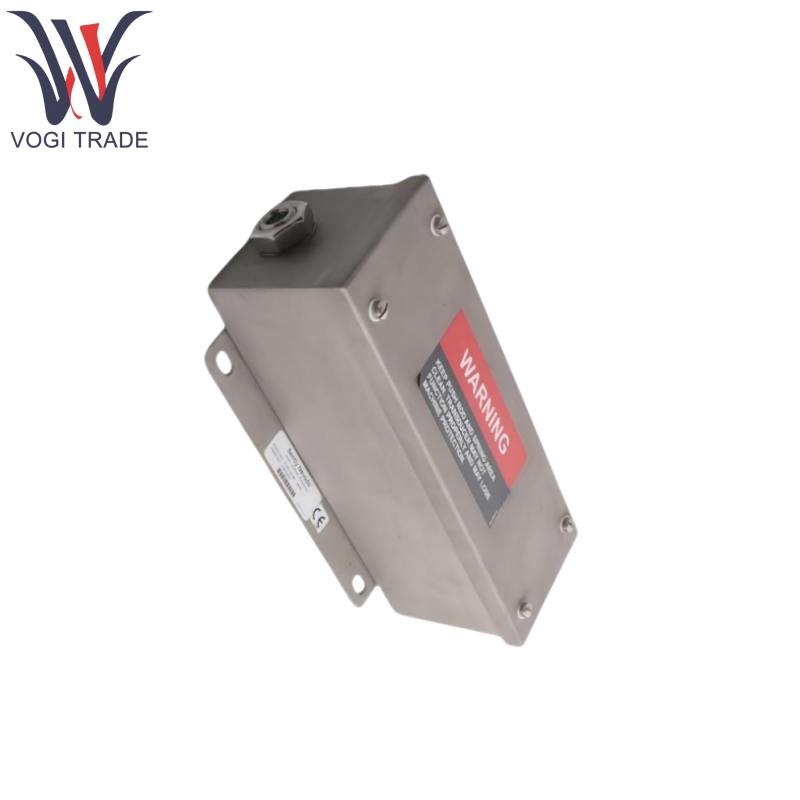

Benty Nevada 24765-02-01

Fitur Produk

Benty Nevada 24765-02-01 Fungsi inti adalah untuk memantau jumlah ekspansi termal casing turbin karena perubahan suhu selama startup dan operasi, yang meliputi:

Mengukur perpindahan ekspansi termal casing relatif terhadap fondasi.

Memantau posisi kaki geser casing dengan menggunakan konfigurasi sensor ganda untuk menghindari deformasi casing atau kerusakan pada mesin karena jamming satu kaki.

Membantu dalam menentukan apakah laju ekspansi termal shell dan rotor dicocokkan untuk mencegah gesekan antara rotasi dan bagian stasioner karena perbedaan ekspansi.

Benty Nevada 24765-02-01 didasarkan pada prinsip transformator diferensial variabel linier (LVDT) dan dilengkapi dengan perumahan pelindung tahan air untuk skenario pemantauan kondisi turbin industri.

Fungsi produk

1. Beri Nevada 24765-02-01 didasarkan pada teknologi LVDT, yang mengubah perpindahan mekanis batang menjadi sinyal listrik untuk pengukuran ekspansi termal rumah yang sangat akurat.

2. Perumahan terbuat dari 400 seri stainless steel magnetic, NEMA 3 (bukti debu dan percikan), koil terbuat dari resin epoksi kaca laminasi untuk stabilitas lingkungan, dan timahnya adalah 25 AWG kabel tembaga multi-untai, Teflon terisolasi, dan 31 cm (12 in) panjang untuk mengakomodasi persyaratan pemisah industri.

3. Linearitas tinggi (± 0,5% dari skala penuh) memastikan akurasi pengukuran; Stabilitas yang kuat (0,125% dari skala penuh) dengan penyimpangan rendah untuk penggunaan jangka panjang; Benty Nevada 24765-02-01 adalah suhu dikompensasi dengan koefisien suhu rendah dari faktor proporsionalitas (0,07%/° C) untuk beradaptasi dengan berbagai lingkungan kerja suhu.

4. Bibit Nevada 24765-02-01 Mendukung Konfigurasi Sensor Ganda, dapat dikaitkan dengan monitor, kemacetan kaki geser shell dan alarm pemicu status abnormal lainnya.

Aplikasi produk

Benty Nevada 24765-02-01 terutama diterapkan pada kondisi pemantauan turbin skala besar (mis. Turbin uap, turbin gas), dan skenario spesifik meliputi:

Fase Start-Up Turbin: Memantau apakah laju ekspansi termal casing dan rotor dicocokkan untuk menghindari gesekan komponen.

Fase Operasi: Pemantauan waktu nyata dari perluasan termal casing untuk memastikan bahwa peralatan beroperasi dalam batas yang aman.

Peringatan Kegagalan: Memantau status kaki geser melalui konfigurasi sensor ganda untuk mencegah deformasi casing atau kerusakan pada mesin karena jamming.

Parameter produk

Daya Input +24 VDC, minimum 30 mA

Faktor skala 0,404 V/mm (10,25 V/IN)

Kisaran linier ± 25,4 mm (± 1,00 in) -3 dB frekuensi 15 Hz

Impedansi output 7 kΩ nominal (semua model)

Resistansi beban minimum 100 kΩ

Output riak <1% skala penuh

Linearitas ± 0,5% full-range

Stabilitas 0,125% skala penuh

Koefisien Suhu Faktor Skala 0,07%/° C (0,04%/° F)

Suhu pengoperasian -18 ° C hingga +71 ° C (0 ° F hingga +160 ° F)

Suhu penyimpanan -54 ° C hingga +93 ° C (-65 ° F hingga +200 ° F)

Resistensi kejut 250 g untuk 11 ms

Resistensi getaran 10 g @ 0 hingga 2 kHz
