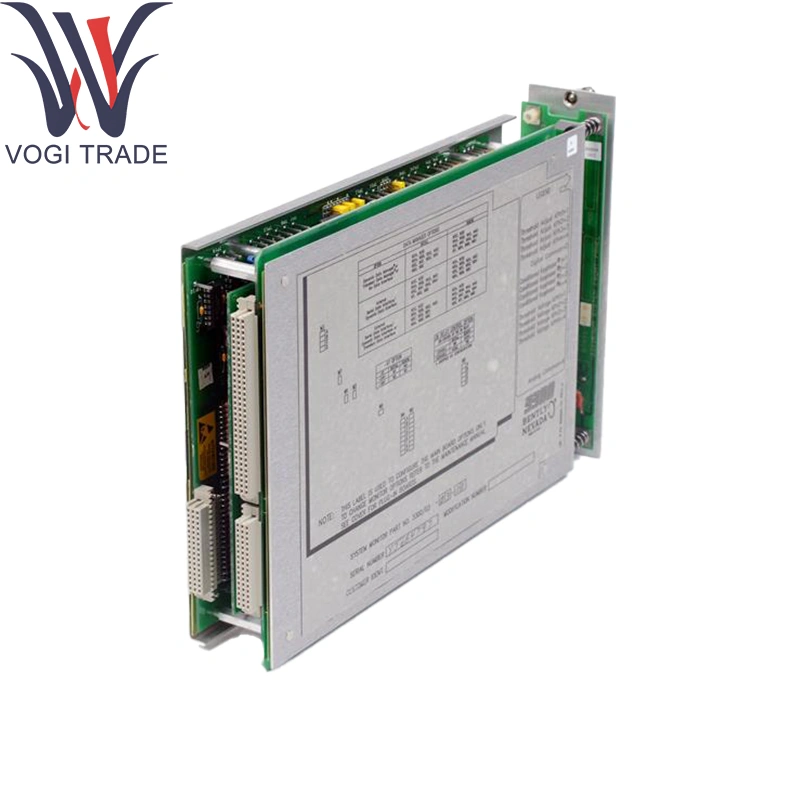

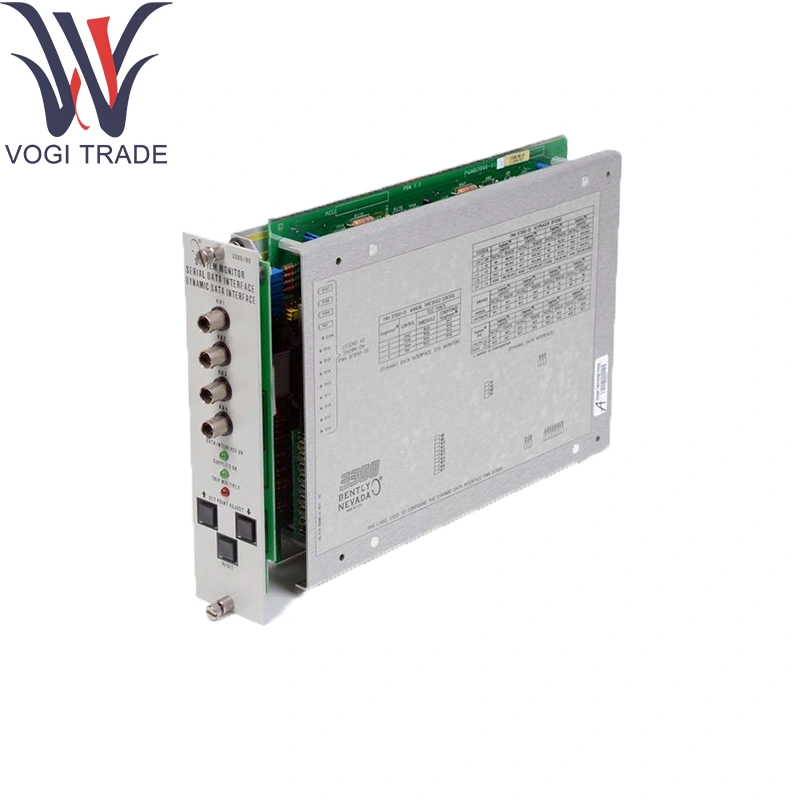

Merek: Benty NevadaDeskripsi: 3300/03-01-01Kondisi: Merek baruSertifikat: Surat Garansi Laporan Tes COOGaransi: 1 tahunInventarisasi Qty: 8Istilah pembayaran: T/T.Port Pengiriman: ShenzhenBenty Nevada 3300/03-01-01 Mount dalam rak 3300 seri untuk berfungsi sebagai monitor sistem pusat, menggabungkan hingga empat saluran yang dikondisikan Proximitor® (kedekatan atau getaran).
| Pembuatan |
Benty Nevada |
| Nomor Model |
3300/03-01-01 |
| Nomor pemesanan |
3300/03-01-01 |
| Katalog |
Sistem 3300 |
| Keterangan |
Modul monitor sistem |
| Negara asal |
Amerika Serikat |
| Kode HS |
8473309000 |
| Dimensi |
38*32*4 (cm) |
| Berat |
0,7 kg |
Informasi pemesanan
Monitor Sistem
3300/03-AXX-BXX
A: Ketik
0 1 Standar
0 2 Antarmuka Data Serial
0 3 Antarmuka Data Dinamis dan Antarmuka Data Serial
B: Opsi Persetujuan
0 0 Tidak Ada
0 1 CSA/NRTL/C.
0 2 ATEX CERTIFIKASI Mandiri
Catatan: Persetujuan ATEX mengharuskan rak monitor dipasang di rumah tahan cuaca.
Tingkatkan Kit 143121
0 1 BASIC TO SDI Upgrade
0 2 SDI ke DDI Upgrade
0 3 BASIC TO DDI Upgrade
Parameter teknis
Input:
4 × Saluran kedekatan/getaran terkondisi (0–50VP-P)
Output analog:
4 × 0–10V atau 4–20mA (dapat dipilih per saluran) di Benty Nevada 3300/03-01-01
Kepatuhan: RL ≥ 500Ω untuk mode saat ini
Alarm digital:
8 Discrete Forma Relay Outputs (Alarm Saluran & Kesalahan Umum) di Benty Nevada 3300/03-01-01
Penyaringan: High-pass yang dapat dipilih (0,5–100Hz) dan low-pass (1–10kHz) per saluran
Resolusi ADC: 16-bit Δς, sampling simultan
Tingkat Pembaruan: 1KHz per saluran untuk analog; 100Hz untuk alarm
Akurasi: ± 1% skala penuh pada output analog
Isolasi: Saluran-ke-Chassis dan Output-to-Chassis 1KV
Kekuatan: 24VDC (18–32V), ≤5w
Temp Operasi: 0 ° C hingga +70 ° C; Kelembaban menjadi 95%RH non-kondensasi
Fungsi produk
Agregasi Data: Mengumpulkan sinyal yang dikondisikan Proximitor® melalui Benty Nevada 3300/03-01-01 dan mengkonsolidasikan clearance dan metrik getaran.
Penskalaan analog: Mengubah data saluran digital menjadi loop analog standar industri untuk integrasi DCS/PLC.
Generasi Alarm: Membandingkan setiap saluran dengan setpoint yang diprogram pengguna, output relai mengemudi untuk peringatan.
Diagnostik: Monitor input-kesehatan (kehadiran probe, kontinuitas kabel) dan modul kesehatan diri.
Area aplikasi
Panel Kontrol Turbin & Kompresor: Pemantauan Pusat Clearance dan Getaran Poros dengan Benty Nevada 3300/03-01-01 untuk pengujian perlindungan dan keseimbangan.
Hub Machinery Proses: Mengagap beberapa sinyal probe ke dalam output analog dan diskrit.
Paket Skid OEM: Monitor sistem tertanam yang menyediakan loop analog turnkey dan alarm di Benty Nevada 3300/03-01-01.
Instalasi Retrofit: Meningkatkan warisan 3300 rak dengan pemantauan inti digital modern.
Rig Tes Portabel: Modul dapat diekstraksi untuk kartu Proximitor® yang menguji bangku menggunakan Benty Nevada 3300/03-01-01.
