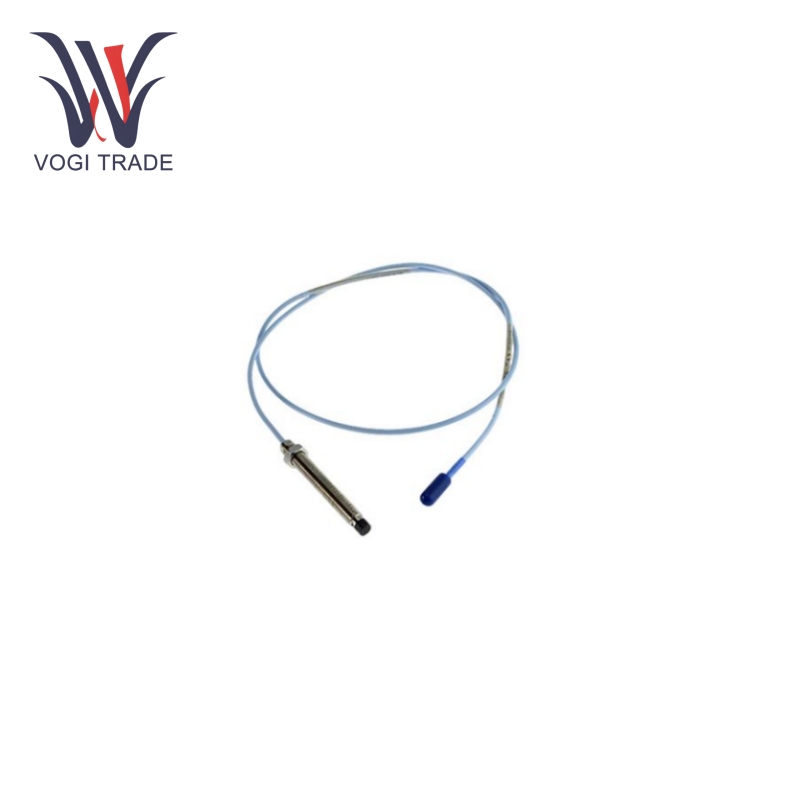

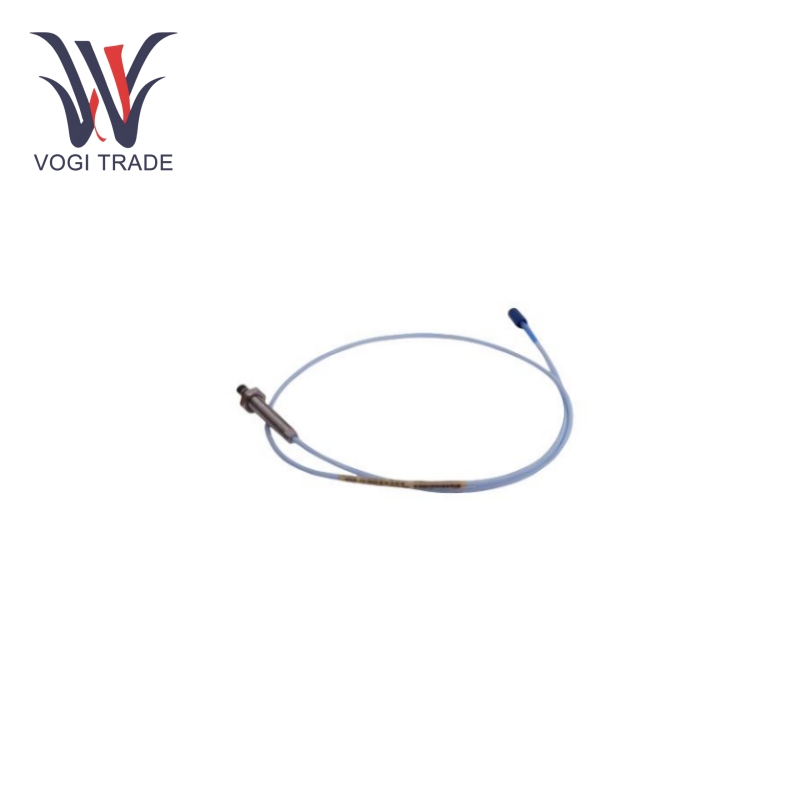

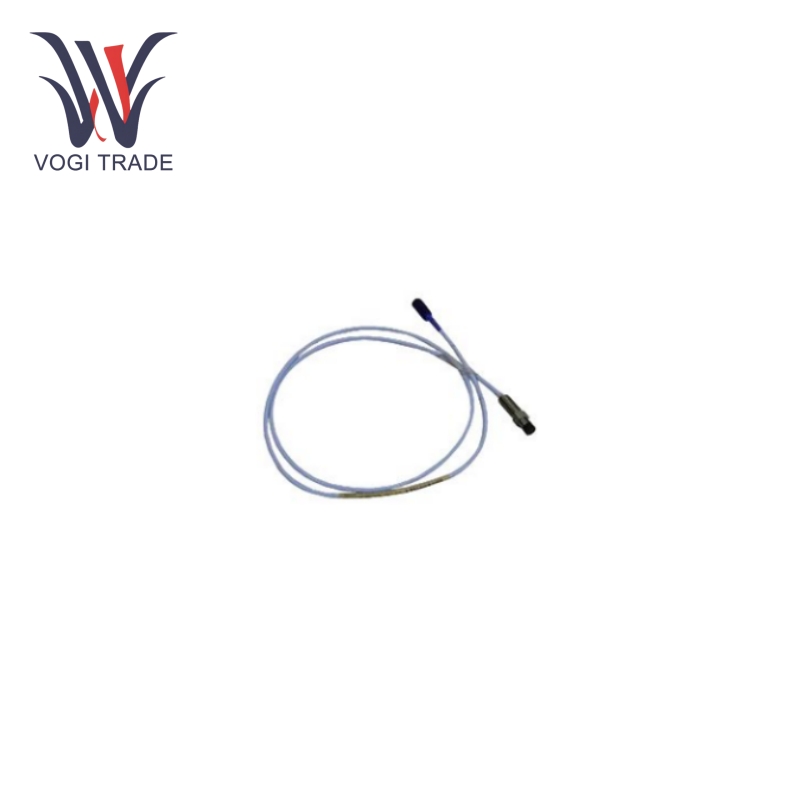

Bently Nevada 330103-00-05-10-02-CN

1. Parameter Penggunaan

Jenis pemeriksaan:probe arus eddy, ulir M10×1, tidak berlapis baja. Desain ulir memungkinkan probe dipasang dengan kuat pada peralatan atau struktur yang sesuai selama pemasangan untuk memastikan stabilitas pengukuran.

Rentang pengukuran:Biasanya -1~1 mm, yang dapat memenuhi persyaratan pengukuran akurat perubahan perpindahan kecil, dan cocok untuk skenario industri seperti pemantauan getaran kecil pada komponen mekanis yang memerlukan pemantauan perpindahan kecil dengan presisi tinggi.

Persyaratan catu daya:-17.5vdc hingga -26vdc diperlukan tanpa penghalang keselamatan, dan arus maksimum adalah 12mA. Rentang catu daya ini memberikan dukungan daya yang stabil untuk pengoperasian normal probe, memastikan bahwa probe dapat mengumpulkan dan mengirimkan sinyal secara akurat.

Rentang linier:2mm. Dalam rentang linier ini, keluaran sinyal oleh probe memiliki hubungan linier yang baik dengan perpindahan benda yang diukur, sehingga menjamin keakuratan dan keandalan hasil pengukuran, serta memberikan kemudahan untuk pemrosesan dan analisis data selanjutnya.

Kepekaan:7,87v/mm (200mv/mil), sensitivitas yang lebih tinggi memungkinkan probe merasakan perubahan perpindahan kecil dan mengubahnya menjadi sinyal listrik yang sesuai, sehingga meningkatkan resolusi dan akurasi sistem pengukuran.

Respon frekuensi:0-10khz, panjang maksimum koneksi lapangan dari preamplifier 3300xl ke monitor adalah 305m, rentang respons frekuensi yang diperluas dan jarak transmisi memungkinkannya dengan cepat dan akurat menangkap frekuensi getaran dan perubahan perpindahan objek di lingkungan dinamis, cocok untuk memantau berbagai peralatan mekanis berputar berkecepatan tinggi dan peralatan getaran frekuensi tinggi.

2. Fungsi produk

Pengukuran perpindahan:Bently Nevada 330103-00-05-10-02-CN  dapat secara akurat mengukur perubahan perpindahan objek yang dipantau relatif terhadap probe, dan mengubah perpindahan fisik menjadi perpindahan listrik melalui efek arus eddy, sehingga menghasilkan nilai yang paling andal untuk mengukur dan memantau perpindahan peralatan industri. Offset jenis perpindahan aksial terbalik pada komponen mekanis dapat dipantau secara real time, memungkinkan para insinyur untuk mengamati status pengoperasian peralatan secara tepat waktu.

Pemantauan getaran:Probe memiliki karakteristik respons frekuensi yang baik dan secara efektif dapat memantau frekuensi, amplitudo, dan parameter lain dari motor getaran peralatan. Berdasarkan karakteristik waktu ini, sistem ini dapat mendiagnosis masalah saat ini, termasuk ketidakseimbangan, ketidaksejajaran, kelonggaran, dll., yang termasuk dalam lingkup pemeliharaan prediktif, sehingga selanjutnya menghindari kerugian produksi/finansial atau waktu henti akibat ketidakstabilan peralatan.

Kompatibilitas sistem:Dalam sistem sensor arus eddy seri Bentley 3300XL, probe memiliki kompatibilitas yang baik dengan preamplifier, monitor, dll., dan dapat membentuk sistem pemantauan lengkap untuk pemantauan presisi tinggi menyeluruh terhadap berbagai peralatan industri. Koordinasi seluruh sistem membuat akuisisi, transmisi, dan pemrosesan data menjadi lebih lancar, serta membuat kinerja dan pengoperasian seluruh sistem pemantauan menjadi lebih andal. Pengukuran non-kontak mengadopsi prinsip arus eddy, dan tidak langsung menghubungi objek yang diukur selama pengukuran, menghindari masalah keausan atau interferensi yang mungkin disebabkan oleh pengukuran kontak. Hal ini kondusif untuk memperpanjang masa pakai probe dan meningkatkan stabilitas dan akurasi pengukuran, terutama cocok untuk lingkungan khusus seperti rotasi kecepatan tinggi, suhu tinggi, dan korosi.

3. Ruang Lingkup Aplikasi

Industri tenaga listrik:umumnya digunakan untuk memantau mesin berputar besar seperti turbin uap dan generator di pembangkit listrik. Misalnya, memantau perpindahan radial dan getaran poros turbin uap dapat mendeteksi getaran abnormal dan perubahan perpindahan sistem poros secara tepat waktu, mencegah kesalahan serius seperti kerusakan poros dan keausan bantalan, serta memastikan pengoperasian genset yang aman dan stabil.

Industri petrokimia:Bently Nevada 330103-00-05-10-02-CN  digunakan untuk pemantauan status peralatan utama seperti pompa, kompresor, dan kipas. Dengan memantau getaran dan perpindahan peralatan, hal ini dapat memperingatkan kemungkinan kegagalan peralatan terlebih dahulu, sehingga dapat mengatur pemeliharaan secara wajar, memanfaatkan sepenuhnya sumber daya pemeliharaan, mengurangi biaya pemeliharaan dan waktu henti, serta meningkatkan efisiensi produksi dan manfaat ekonomi. Pemantauan perpindahan pipa petrokimia adalah tindakan untuk memastikan pengoperasian pipa yang aman dan mencegah kecelakaan keselamatan seperti kebocoran yang disebabkan oleh perpindahan pipa.

Industri Baja dan Metalurgi:Pantau posisi dan getaran roller di rolling mill, mesin pengecoran kontinyu, dan peralatan lainnya untuk memastikan keakuratan dan kualitas proses rolling. Selain itu, juga dapat memantau posisi dan getaran tanur sembur, konverter, dan peralatan lainnya untuk memastikan pengoperasian peralatan yang aman.

Industri manufaktur mesin:Pantau posisi dan getaran berbagai peralatan mesin, pusat permesinan, dan peralatan lainnya untuk meningkatkan parameter pemesinan, akurasi pemesinan, dan kualitas permukaan. Ini juga dapat digunakan untuk memantau keakuratan perakitan dan status pengoperasian komponen mekanis untuk meningkatkan kualitas produk dan keandalan peralatan.
