Standar Sertifikasi: CE disertifikasi secara default; Suffix CN dapat disesuaikan untuk pasar Cina (mis., Kepatuhan GB atau sertifikasi keselamatan spesifik), tetapi dokumen tersebut tidak menentukan perincian (disimpulkan berdasarkan opsi e).
Kompatibilitas Sistem: Membutuhkan penggunaan dengan sensor proximitor 3300 XL, dipertukarkan secara mulus (tidak diperlukan kalibrasi terpisah), dan mencakup kisaran frekuensi 10-1000 Hz.
Konfigurasi Dasar
Jenis Probe: Dudukan terbalik.
Ukuran utas: 3/8-24 UNF Standard Industri Standar
Total panjang: 1,0 m.
Jenis Kabel: Kabel tahan oli Fluidloc.
Konektor: Miniatur COMAXIAL CONNECTOR CLICKLOC ™.
Parameter kinerja
Kisaran suhu operasi:
Tip Probe: -51 ° C hingga +177 ° C (-60 ° F hingga +351 ° F);
Kabel dan konektor: -51 ° C hingga +177 ° C.
Kisaran suhu penyimpanan: -51 ° C hingga +177 ° C.
Kekuatan tarik: 270 N, memastikan stabilitas koneksi di bawah getaran mekanis.
Radius tikungan minimum: 25,4 mm (1.0 in) untuk mencegah kerusakan kabel karena lentur berlebihan selama pemasangan.
Sertifikasi dan Kompatibilitas
Standar Sertifikasi: CE disertifikasi secara default; Suffix CN dapat disesuaikan untuk pasar Cina (mis., Kepatuhan GB atau sertifikasi keselamatan spesifik), tetapi dokumen tersebut tidak menentukan perincian (disimpulkan berdasarkan opsi e).
Kompatibilitas Sistem: Membutuhkan penggunaan dengan sensor proximitor 3300 XL, dipertukarkan secara mulus (tidak diperlukan kalibrasi terpisah), dan mencakup kisaran frekuensi 10-1000 Hz.
Skenario aplikasi yang khas
Benty Nevada 330105-02-12-10-02-CN terutama digunakan untuk aplikasi pemantauan berikut:
Industri Daya: Memantau getaran radial kursi bantalan turbin uap. Pemasangan terbalik mengakomodasi ruang sempit.
Industri Petrokimia: Pengukuran Poros Poros pada Kompresor Sentrifugal. Kabel fluidloc mencegah kebocoran minyak.
Mesin Umum: Persyaratan pemasangan terbalik untuk generator atau unit pompa.
Referensi Penampilan Fisik:

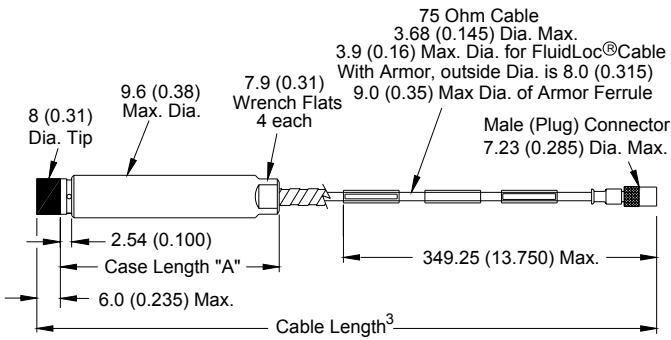

Probe Benty Nevada 330105-02-12-10-02-CN ini memiliki fitur desain pemasangan terbalik, cocok untuk digunakan dalam ruang terbatas. Gambar -gambar berikut dari dokumentasi menggambarkan struktur probe terbalik yang khas:
Tinjauan Produk
Konfigurasi Dasar
Jenis Probe: Dudukan terbalik.
Ukuran utas: 3/8-24 UNF Standard Industri Standar
Total panjang: 1,0 m.
Jenis Kabel: Kabel tahan oli Fluidloc.
Konektor: Miniatur COMAXIAL CONNECTOR CLICKLOC ™.
Parameter kinerja
Kisaran suhu operasi:
Tip Probe: -51 ° C hingga +177 ° C (-60 ° F hingga +351 ° F);
Kabel dan konektor: -51 ° C hingga +177 ° C.
Kisaran suhu penyimpanan: -51 ° C hingga +177 ° C.
Kekuatan tarik: 270 N, memastikan stabilitas koneksi di bawah getaran mekanis.
Radius tikungan minimum: 25,4 mm (1.0 in) untuk mencegah kerusakan kabel karena lentur berlebihan selama pemasangan.
Sertifikasi dan Kompatibilitas
Standar Sertifikasi: CE disertifikasi secara default; Suffix CN dapat disesuaikan untuk pasar Cina (mis., Kepatuhan GB atau sertifikasi keselamatan spesifik), tetapi dokumen tersebut tidak menentukan perincian (disimpulkan berdasarkan opsi e).
Kompatibilitas Sistem: Membutuhkan penggunaan dengan sensor proximitor 3300 XL, dipertukarkan secara mulus (tidak diperlukan kalibrasi terpisah), dan mencakup kisaran frekuensi 10-1000 Hz.
Skenario aplikasi yang khas
Benty Nevada 330105-02-12-10-02-CN terutama digunakan untuk aplikasi pemantauan berikut:
Industri Daya: Memantau getaran radial kursi bantalan turbin uap. Pemasangan terbalik mengakomodasi ruang sempit.
Industri Petrokimia: Pengukuran Poros Poros pada Kompresor Sentrifugal. Kabel fluidloc mencegah kebocoran minyak.
Mesin Umum: Persyaratan pemasangan terbalik untuk generator atau unit pompa.
Referensi Penampilan Fisik:
Probe Benty Nevada 330105-02-12-10-02-CN ini memiliki fitur desain pemasangan terbalik, cocok untuk digunakan dalam ruang terbatas. Gambar -gambar berikut dari dokumentasi menggambarkan struktur probe terbalik yang khas:
Pilihan lokasi pemasangan:
Bently Nevada 330105-02-12-10-02-CN lebih disukai memasang pada titik pendukung yang kaku (seperti blok bantalan vertikal), menghindari titik lemah (dinding tipis atau koneksi baut).
Pastikan pembersihan probe tip-target diatur ke 1,27 mm (50 mil) untuk mengoptimalkan rentang linier.
Untuk pemasangan terbalik, gunakan braket khusus (seperti braket aluminium 137492-AXX dalam dokumentasi) dan mempertahankan jarak pemisahan minimum (setidaknya 38 mm untuk pemantauan getaran radial) untuk mengurangi crosstalk sinyal.
BENTY NEVADA 330105-02-12-10-02-CN Pembatasan pemasangan terbalik: tidak mendukung opsi boot armor atau konektor. Jarak pemisahan minimum harus dipertahankan selama pemasangan (pemantauan getaran radial ≥38 mm)
