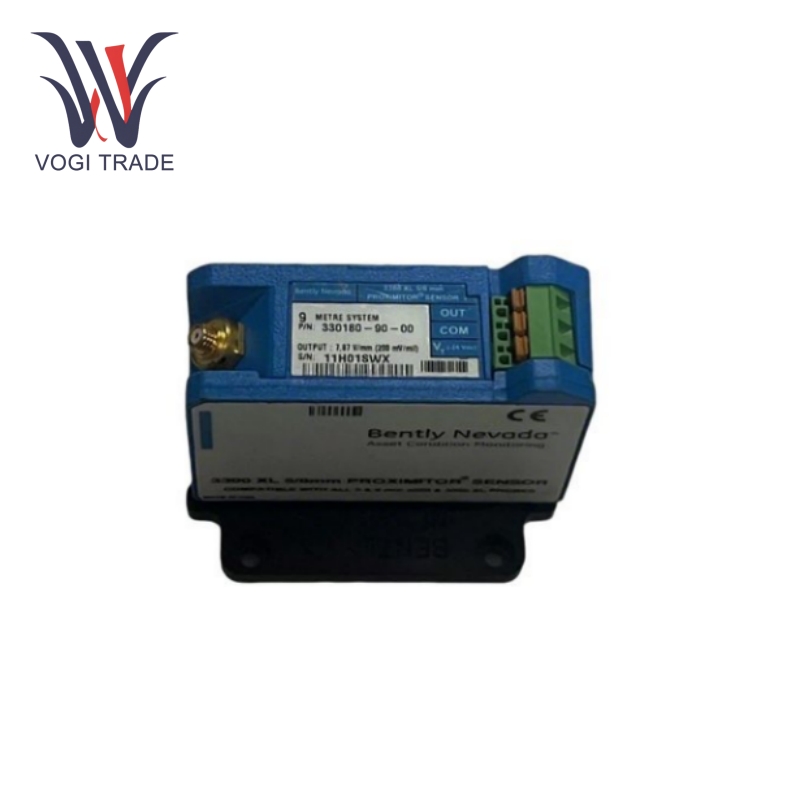

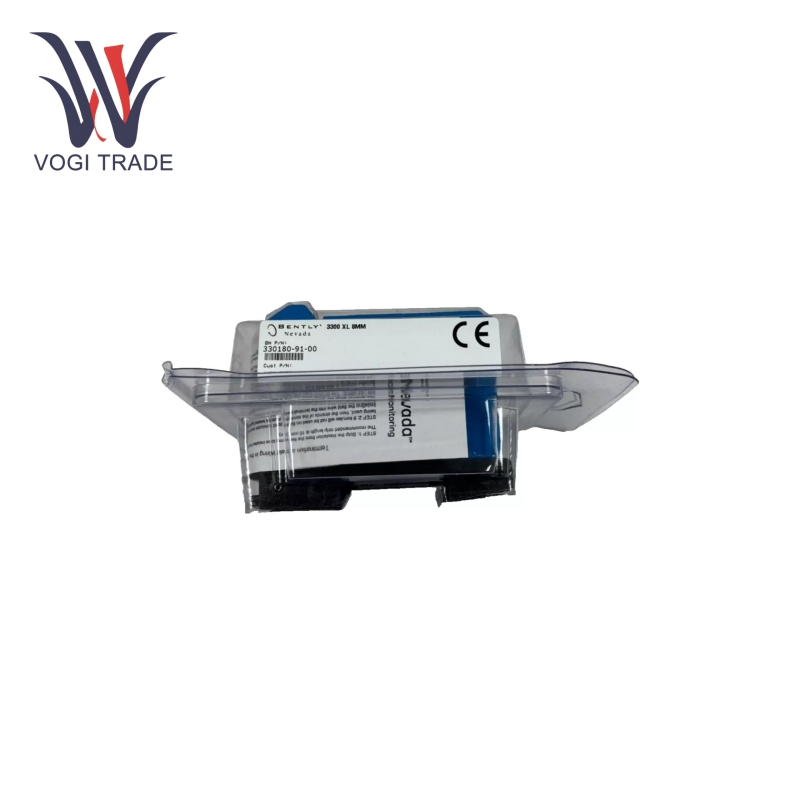

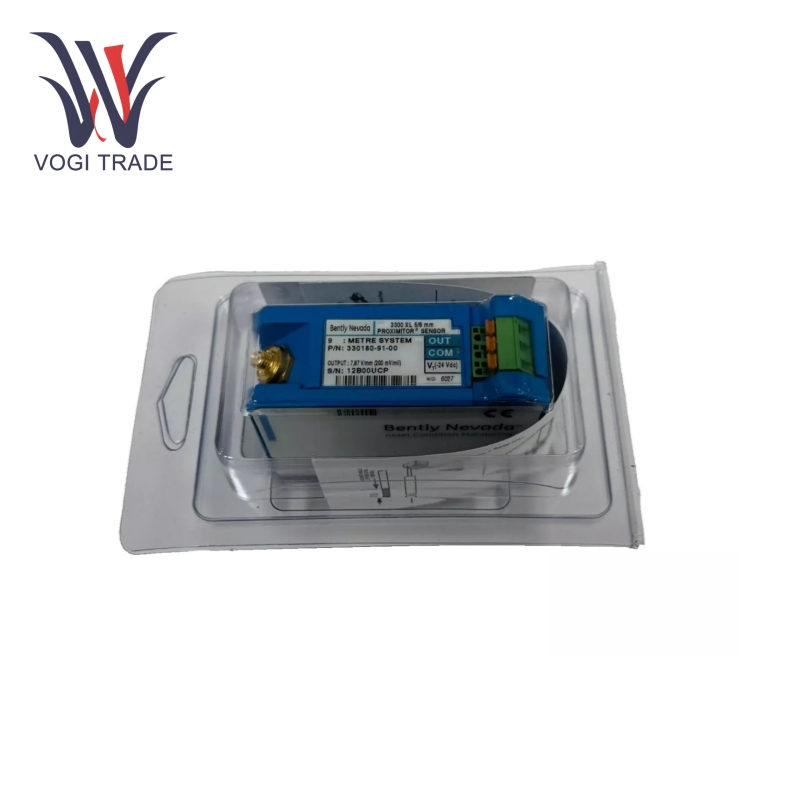

Bently Nevada 330180-91-00

1. Spesifikasi

Rentang sinyal masukan:+0,8V hingga -21,0V (modul I/O tidak terisolasi); +5V hingga -11V (modul I/O terisolasi).

Keluaran:Dua keluaran fase kunci yang disangga, impedansi keluaran yang disangga adalah -24VDC, daya per saluran adalah 40mA.

Konsumsi daya:Konsumsi daya tipikal adalah 3,2 watt.

Rentang linier: Dari rentang linier 2mm (80mil/s) dimulai pada sekitar 0,25mm (10mil/s) dari permukaan target, dari 0,25mm hingga 2,3mm (10~90mil/s) (kira-kira -1~-17Vdc).

Menyarankannilai pengaturan celah ed:1.27mm. 6 Ukuran permukaan target minimum yang disarankan: diameter 15,2 mm. 7 Diameter poros minimum: 76.2mm.

Sistem standar 5m memiliki sensitivitas 7,87v/mm saat mengukur perubahan tambahan 0,25mm dari 0℃ hingga 45℃ dan pada rentang linier 8,0mil/s?termasuk pertukaran dan kesalahan (200mv)/mil/s±5%.

Respon frekuensi:0~10kHz, nilai tipikal untuk respons adalah +0~-3dB, koneksi lapangan 305m.

Pembatasan lingkungan:Kisaran suhu pemeriksaan standar adalah -51℃~+177℃; probe rentang suhu yang luas, untuk ujung probe adalah -51℃~+177℃, untuk kabel dan konektor probe adalah -51℃~+260℃; penggunaan kabel ekstensi standar dan suhu penyimpanan adalah -51℃~+177℃; suhu kabel rentang luas -51℃~+260℃; suhu penggunaan preamplifier adalah -35℃~+85℃, suhu penyimpanan -35℃~+100℃.

Panjang kabel: panjang total 9,0m, memberikan lebih banyak fleksibilitas untuk pemasangan.

2. Fitur

Kasar dan tahan lama:Bently Nevada 330180-91-00 mengadopsi desain struktural yang kokoh dan mampu bekerja secara stabil di lingkungan industri yang keras. Selain itu, tetap dapat menjaga kinerja yang baik di lingkungan kerja dalam kondisi ekstrim seperti suhu tinggi dan getaran; dengan demikian, ini akan menjamin keandalan operasi jangka panjang.

Respon cepat:Memberi tahu pengguna dengan jelas dan cepat tentang status peralatan mereka dengan sangat cepat ketika terjadi kesalahan. Bently Nevada 330180-91-00 memiliki kemampuan pemantauan respons cepat yang memungkinkan umpan balik instan mengenai keadaan dan kondisinya kepada pengguna, sehingga memungkinkan sinyal yang relevan ditangkap secara instan saat mendeteksi kelainan dalam pengoperasian peralatan, sehingga menghasilkan alarm tepat waktu dan tindakan pengendalian yang mungkin dilakukan. . Hal ini penting untuk memastikan pengoperasian peralatan utama yang aman dan stabil, khususnya situasi industri di mana kelangsungan produksi berada pada puncaknya, termasuk industri listrik dan kimia.

3. Aplikasi

Bidang luar angkasa

Selama fase R&D dan pengujian mesin pesawat, Bently Nevada 330180-91-00 digunakan untuk memantau getaran, perpindahan, dan kecepatan poros rotor mesin. Mesin pesawat adalah peralatan yang sangat kompleks dan presisi tinggi dan berbagai parameter perlu diukur secara akurat selama proses pengujian. Sensor ini dapat secara akurat memperoleh data getaran poros ketika mesin berjalan pada kecepatan tinggi, yang membantu para insinyur dalam menganalisis keseimbangan mesin rotor, kondisi kerja bantalan, dll., sehingga memberikan dukungan data penting untuk desain optimasi dan peningkatan kinerja, menjamin keandalan dan keselamatan mesin pesawat dalam penerbangan.

Bently Nevada 330180-91-00 memantau kondisi pengoperasian sistem poros turbin, sedangkan pekerjaan sebenarnya hanya akan dilakukan ketika mesin sudah matured dan dikirim setelah pemeliharaan. Hal ini membantu mesin untuk membandingkan dengan beberapa data standar, yang menunjukkan apakah mesin yang diperbaiki yang dikembangkan memenuhi permintaan atribut desain atau tidak, dan apakah sistem poros dipasang dengan benar. Dengan demikian, memastikan mesin yang diperbaiki berada dalam kondisi baik untuk digunakan secara normal dan mengurangi risiko kecelakaan penerbangan akibat kegagalan kualitas terkait perawatan.

Industri manufaktur mobil

Bently Nevada 330180-91-00 digunakan untuk pemeriksaan acak pada getaran poros dan kecepatan mesin jadi yang melengkapi tautan inspeksi periode perakitan mesin mobil. Kualitas mesin mobil secara langsung mencerminkan performa dan keandalan keseluruhan kendaraan. Bently Nevada 330180-91-00 menilai getaran dan kecepatan poros untuk menentukan masalah kualitas perakitan, seperti perbedaan jarak antara piston dan silinder atau ketidakseimbangan poros engkol. Jika ada lokasi abnormal yang terdeteksi, kemungkinan besar mesin tersebut akan disesuaikan atau diperbaiki tepat waktu untuk menghindari mesin berkualitas buruk yang ada di pasaran, sehingga meningkatkan kualitas mobil secara keseluruhan, serta citra mereknya.

Bently 330180-91-00 digunakan pada alat uji ketahanan transmisi mobil untuk memantau getaran dan perpindahan poros transmisi. Dari data uji ketahanan transmisi jangka panjang, Bently 330180-91-00 dapat menganalisis getaran dan perpindahan poros. Ia akan mengetahui status keausan roda gigi internal transmisi, umur panjang bantalan, dan lain sebagainya. Oleh karena itu, buku ini menawarkan referensi untuk optimalisasi desain transmisi dan peningkatan kualitas, jaminan keandalan dan ketahanan kendaraan dalam penggunaan aktual, serta meningkatkan kepuasan kualitas pengguna terhadap produk otomotif.
