Bently Nevada 330780-91-00

Produk Ovulasan

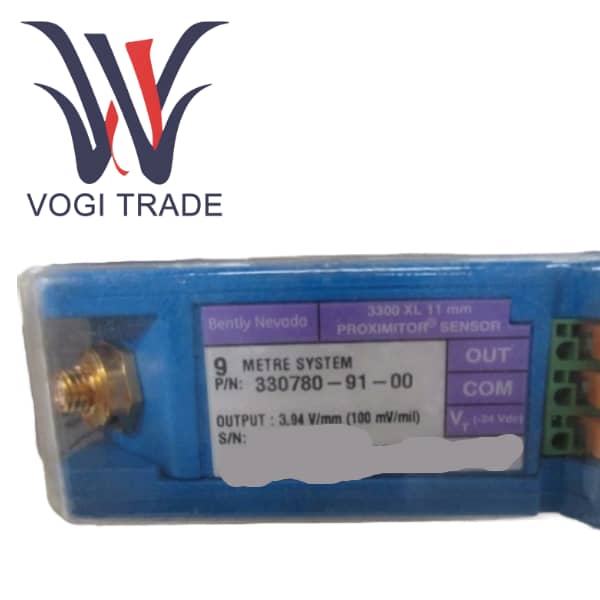

330780-91-00 adalah Sensor proximity 3300 XL 11mm yang diproduksi oleh Bently Nevada, anak perusahaan Baker Hughes. 330780-91-00 adalah unit elektronik inti dalam sistem pengukuran perpindahan/getaran arus eddy, yang bertanggung jawab untuk bekerja dalam koordinasi dengan probe 3300 XL 11mm untuk mengubah perubahan celah menit yang dirasakan oleh probe menjadi sinyal tegangan DC standar yang mudah dikirim dan diproses.

Preamplifier adalah "otak" dan "sumber tenaga" dari keseluruhan rantai pengukuran. Sinyal eksitasi frekuensi tinggi dan stabil diberikan ke probe melalui kabel terintegrasi, dan sinyal impedansi yang dikembalikan oleh probe yang bervariasi sesuai celah diterima. Setelah diproses oleh sirkuit demodulasi dan amplifikasi internal yang presisi, preamplifier mengeluarkan sinyal standar mulai dari -2.0Vdc hingga -18.0Vdc yang berbanding lurus dengan celah permukaan probe-ke-target. Total panjang sistem 9,0 meter 330780-91-00 membuatnya sangat cocok untuk skenario aplikasi dimana jarak antara probe dan kabinet sistem pemantauan relatif jauh. Metode pemasangan rel DIN memfasilitasi pemasangan dan pemeliharaan yang cepat dan terstandarisasi di dalam kabinet kontrol.

Parameter Produk

Jenis produk

Nomor bagian lengkap PN           330780-91-00

Probe kompatibel

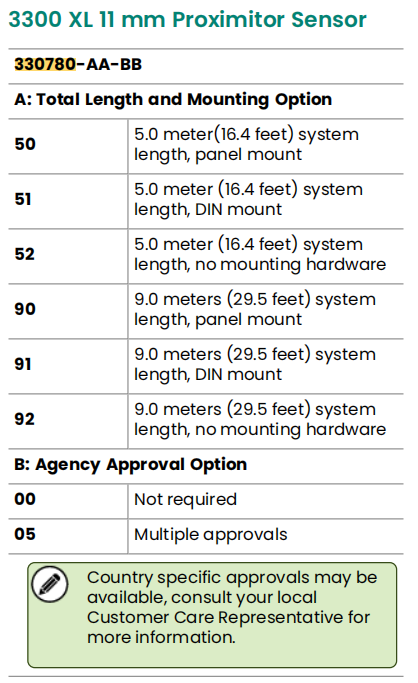

Total panjang sistem                     9,0 meter /29,5 kaki. Panjang ini adalah jumlah dari probe, kabel ekstensi dan kabel di dalam preamplifier.

Kisaran linear

Kepekaan

Rentang keluaran                             -2,0Vdc hingga -18,0Vdc

Respons frekuensi                    0,0Hz (DC) hingga 8,0kHz (-3 dB), cocok untuk pengukuran perpindahan statis dan getaran dinamis.

Persyaratan catu daya           -24 Vdc, konsumsi arus tipikal 20 mA.

Kemampuan penggerak keluaran                dapat menggerakkan kabel pasangan terpilin berpelindung sepanjang 300 meter (1000 kaki) ke beban impedansi tinggi.

Kisaran suhu pengoperasian      -30°C hingga +85°C

Metode pemasangan                    Pemasangan rel DIN

Sertifikasi institusi             Tidak ada persyaratan khusus

Fitur Fungsional Produk

Pengkondisian sinyal yang tepat dan berkendara jarak jauh

Linearitas dan stabilitas tinggi. Interiornya mengadopsi sirkuit analog yang presisi dan teknologi kompensasi suhu, memberikan linearitas yang sangat baik di seluruh rentang 4.0mm dan memastikan kinerja yang stabil pada rentang suhu yang luas. Ini berfungsi sebagai dasar untuk pengukuran perpindahan poros yang akurat, perbedaan ekspansi, dll.

Kemampuan yang didorong oleh keluaran yang kuat. Desain sirkuit keluaran 330780-91-00 dapat menggerakkan kabel hingga panjang 300 meter, yang berarti bahwa preamplifier dapat dipasang di ruang kendali pusat jauh dari probe di lokasi tanpa redaman atau distorsi sinyal karena transmisi jarak jauh, sangat meningkatkan fleksibilitas dan kemampuan anti-interferensi sistem.

Dioptimalkan khusus untuk sistem 11mm

Karakteristik kelistrikan preamplifier ini sangat cocok dengan probe 3300 XL 11mm. Kalibrasi sistem ujung ke ujung ini memastikan bahwa seluruh rantai sinyal dari ujung probe hingga ruang pemantauan mematuhi indikator kinerja yang dijanjikan dalam spesifikasi.

Dibandingkan dengan sistem 8mm, sistem 11mm menawarkan rentang pengukuran linier yang lebih besar, sehingga sangat cocok untuk aplikasi yang memerlukan rentang luas, seperti mengukur perpindahan aksial besar dan ekspansi diferensial silinder bertekanan sedang dan tinggi.

Ketahanan tingkat industri dan kemudahan pemasangan

Kisaran suhu pengoperasian yang luas, yaitu -30°C hingga +85°C memungkinkannya beradaptasi dengan berbagai lingkungan yang keras, mulai dari ladang minyak di utara yang dingin hingga kilang tropis yang panas.

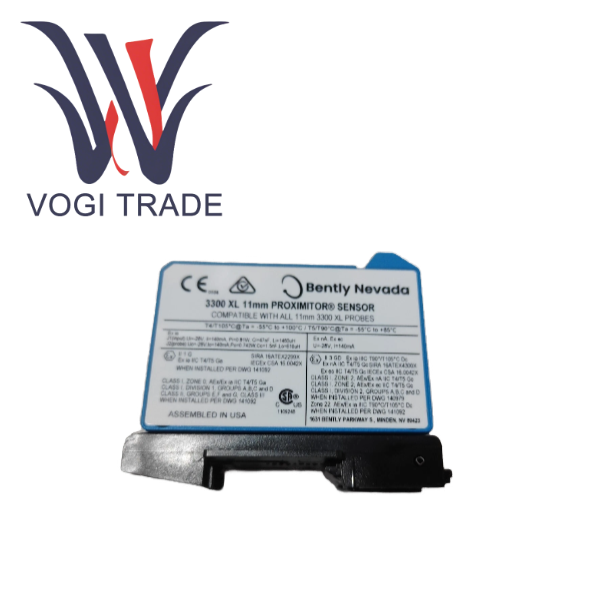

330780-91-00 mengadopsi desain klip rel DIN standar, memungkinkan pemasangan atau pembongkaran cepat tanpa sekrup, yang sangat memudahkan integrasi sistem, debugging, dan pemeliharaan selanjutnya. Metode pemasangan modular juga memastikan tata letak yang rapi dan pembuangan panas yang baik di dalam kabinet.
